管道是作为一对文件描述符公开给进程的小型内核缓冲区，一个用于读取，一个用于写入。将数据写入管道的一端使得这些数据可以从管道的另一端读取。管道为进程提供了一种通信方式。
Shell正是通过I/O重定向和管道这种特殊的文件把多个程序的STDIN和STDOUT串联在一起组成更复杂功能的，下面是Shell中通过管道的示意图：
一、局限性
- 历史上，管道是半双工的
- 管道只能在具有公共祖先的两个进程之间使用
下面的示例代码使用连接到管道读端的标准输入来运行程序wc。
int p[2];char *argv[2];argv[0] = "wc";argv[1] = 0;pipe(p); //调用pipe，创建一个新的管道，查找前两个fd，并将它们分配给管道的读写端，在数组p中记录读写fdif (fork() == 0) { // 子进程close(0); // 关闭文件描述符0，释放可被使用dup(p[0]); // 优先分配最小的文件描述符：0，fd(0)指向文件读取端close(p[0]);close(p[1]);exec("/bin/wc", argv);} else { //父进程close(p[0]); //关闭管道读取端write(p[1], "hello world\n", 12); //写入管道close(p[1]); //关闭写入端}
二、调用方法
int pipe(int fds[2]);// fd[0]是管道读取端的fd(文件描述符)// fd[1]是管道写入端的fd// 成功时返回：0// 错误时为-1
通常进程会先调用pipe，再调用fork，从而创建父进程到子进程的IPC通道。

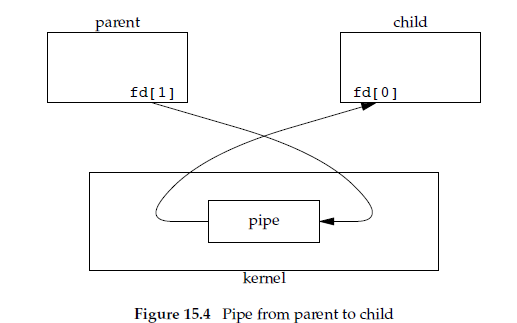

从父进程到子进程的通道，父进程关闭读取端fd[0]，子进程关闭写端fd[1]。
反之，从子进程到父进程的管道，父进程关闭写入端，子进程关闭读端。
当管道的一段被关闭后，下列两条规则起作用：
- 当read一个写端已被关闭的管道时，所有数据被读取后，read返回0，表示读取结束。
- 如果write一个读端已被关闭的管道，会产生信号SIGPIPE。如果忽略该信号或者捕捉该信号并从处理程序返回，则write返回-1，errno设置为EPIPE。
```c
include “kernel/types.h”
include “user/user.h”
int main() { int fds[2]; char buf[100]; int n;
// create a pipe, with two FDs in fds[0], fds[1].
pipe(fds);
write(fds[1], "this is pipe1\n", 14);
n = read(fds[0], buf, sizeof(buf));
write(1, buf, n);
exit(0);
}
```c
#include "kernel/types.h"
#include "user/user.h"
// pipe2.c: communication between two processes
int
main()
{
int n, pid;
int fds[2];
char buf[100];
// create a pipe, with two FDs in fds[0], fds[1].
pipe(fds);
pid = fork();
if (pid == 0) {
write(fds[1], "this is pipe2\n", 14);
} else {
n = read(fds[0], buf, sizeof(buf));
write(1, buf, n);
}
exit(0);
}
三、管道的实现
本文使用 Linux-2.6.23 内核作为分析对象。
1.环形缓冲区

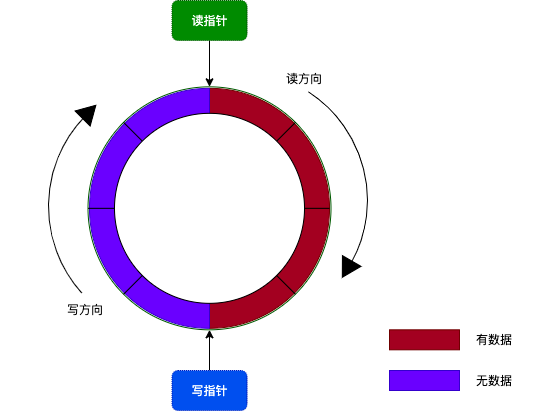

在内核中，管道使用了环形缓冲区来存储数据。环形缓冲区的原理是：把一个缓冲区当成是首尾相连的环，其中通过读指针和写指针来记录读操作和写操作位置。如下图所示：
在 Linux 内核中，使用了 16 个内存页作为环形缓冲区，所以这个环形缓冲区的大小为 64KB（16 * 4KB）。
当向管道写数据时，从写指针指向的位置开始写入，并且将写指针向前移动。而从管道读取数据时，从读指针开始读入，并且将读指针向前移动。当对没有数据可读的管道进行读操作，将会阻塞当前进程。而对没有空闲空间的管道进行写操作，也会阻塞当前进程。
2.管道对象
在 Linux 内核中，管道使用 pipe_inode_info 对象来进行管理。我们先来看看pipe_inode_info 对象的定义，如下所示：
struct pipe_inode_info {
wait_queue_head_t wait;
unsigned int nrbufs,
unsigned int curbuf;
...
unsigned int readers;
unsigned int writers;
unsigned int waiting_writers;
...
struct inode *inode;
struct pipe_buffer bufs[16];
};
下面介绍一下pipe_inode_info对象各个字段的作用：
wait：等待队列，用于存储正在等待管道可读或者可写的进程。bufs：环形缓冲区，由 16 个pipe_buffer对象组成，每个pipe_buffer对象拥有一个内存页 ，后面会介绍。nrbufs：表示未读数据已经占了环形缓冲区的多少个内存页。curbuf：表示当前正在读取环形缓冲区的哪个内存页中的数据。readers：表示正在读取管道的进程数。writers：表示正在写入管道的进程数。waiting_writers：表示等待管道可写的进程数。inode：与管道关联的inode对象。
由于环形缓冲区是由 16 个 pipe_buffer 对象组成，所以下面我们来看看 pipe_buffer 对象的定义：
struct pipe_buffer {
struct page *page;
unsigned int offset;
unsigned int len;
...
};
下面介绍一下 pipe_buffer 对象各个字段的作用：
page：指向pipe_buffer对象占用的内存页。offset：如果进程正在读取当前内存页的数据，那么offset指向正在读取当前内存页的偏移量。len：表示当前内存页拥有未读数据的长度。

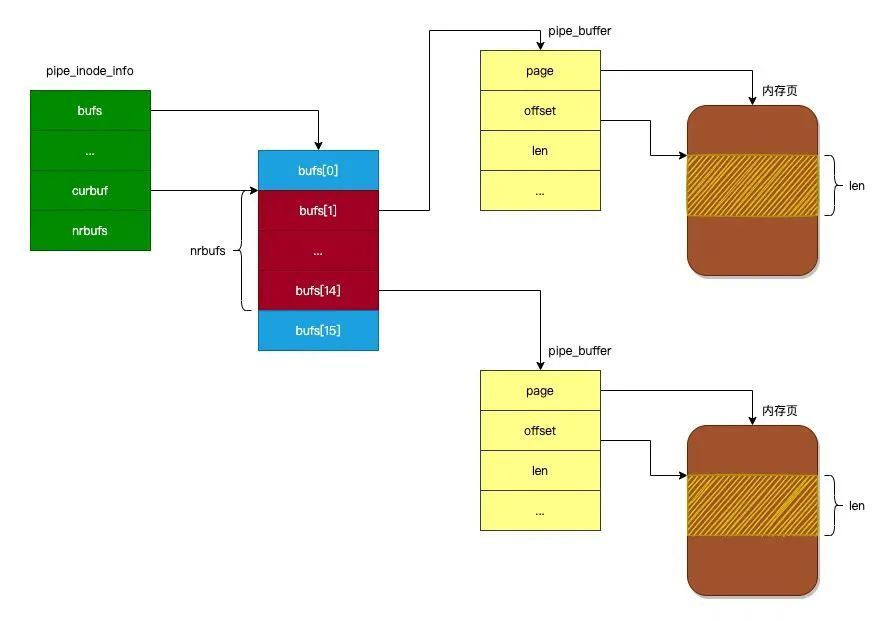

下图展示了 pipe_inode_info对象与 pipe_buffer 对象的关系：
管道的环形缓冲区实现方式与经典的环形缓冲区实现方式有点区别，经典的环形缓冲区一般先申请一块地址连续的内存块，然后通过读指针与写指针来对读操作与写操作进行定位。
但为了减少对内存的使用，内核不会在创建管道时就申请 64K 的内存块，而是在进程向管道写入数据时，按需来申请内存。
那么当进程从管道读取数据时，内核怎么处理呢？下面我们来看看管道读操作的实现方式。
3.读操作
从 经典的环形缓冲区 中读取数据时，首先通过读指针来定位到读取数据的起始地址，然后判断环形缓冲区中是否有数据可读，如果有就从环形缓冲区中读取数据到用户空间的缓冲区中。如下图所示：
而 管道的环形缓冲区 与 经典的环形缓冲区 实现稍有不同，管道的环形缓冲区 其读指针是由 pipe_inode_info 对象的 curbuf 字段与 pipe_buffer 对象的 offset 字段组合而成：
pipe_inode_info对象的curbuf字段表示读操作要从bufs数组的哪个pipe_buffer中读取数据。pipe_buffer对象的offset字段表示读操作要从内存页的哪个位置开始读取数据。
读取数据的过程如下图所示：
从缓冲区中读取到 n 个字节的数据后，会相应移动读指针 n 个字节的位置（也就是增加 pipe_buffer 对象的 offset 字段），并且减少 n 个字节的可读数据长度（也就是减少 pipe_buffer 对象的 len 字段）。
当 pipe_buffer 对象的 len 字段变为 0 时，表示当前 pipe_buffer 没有可读数据，那么将会对 pipe_inode_info 对象的 curbuf 字段移动一个位置，并且其 nrbufs 字段进行减一操作。
我们来看看管道读操作的代码实现，读操作由 pipe_read 函数完成。为了突出重点，我们只列出关键代码，如下所示：
static ssize_t
pipe_read(struct kiocb *iocb, const struct iovec *_iov, unsigned long nr_segs,
loff_t pos)
{
...
struct pipe_inode_info *pipe;
// 1. 获取管道对象
pipe = inode->i_pipe;
for (;;) {
// 2. 获取管道未读数据占有多少个内存页
int bufs = pipe->nrbufs;
if (bufs) {
// 3. 获取读操作应该从环形缓冲区的哪个内存页处读取数据
int curbuf = pipe->curbuf;
struct pipe_buffer *buf = pipe->bufs + curbuf;
...
/* 4. 通过 pipe_buffer 的 offset 字段获取真正的读指针,
* 并且从管道中读取数据到用户缓冲区.
*/
error = pipe_iov_copy_to_user(iov, addr + buf->offset, chars, atomic);
...
ret += chars;
buf->offset += chars; // 增加 pipe_buffer 对象的 offset 字段的值
buf->len -= chars; // 减少 pipe_buffer 对象的 len 字段的值
/* 5. 如果当前内存页的数据已经被读取完毕 */
if (!buf->len) {
...
curbuf = (curbuf + 1) & (PIPE_BUFFERS - 1);
pipe->curbuf = curbuf; // 移动 pipe_inode_info 对象的 curbuf 指针
pipe->nrbufs = --bufs; // 减少 pipe_inode_info 对象的 nrbufs 字段
do_wakeup = 1;
}
total_len -= chars;
// 6. 如果读取到用户期望的数据长度, 退出循环
if (!total_len)
break;
}
...
}
...
return ret;
}
上面代码总结来说分为以下步骤：
- 通过文件
inode对象来获取到管道的pipe_inode_info对象。 - 通过
pipe_inode_info对象的nrbufs字段获取管道未读数据占有多少个内存页。 - 通过
pipe_inode_info对象的curbuf字段获取读操作应该从环形缓冲区的哪个内存页处读取数据。 - 通过
pipe_buffer对象的offset字段获取真正的读指针， 并且从管道中读取数据到用户缓冲区。 - 如果当前内存页的数据已经被读取完毕，那么移动
pipe_inode_info对象的curbuf指针，并且减少其nrbufs字段的值。 -
4.写操作
分析完管道读操作的实现后，接下来，我们分析一下管道写操作的实现。
经典的环形缓冲区 写入数据时，首先通过写指针进行定位要写入的内存地址，然后判断环形缓冲区的空间是否足够，足够就把数据写入到环形缓冲区中。如下图所示：
但 管道的环形缓冲区 并没有保存 写指针，而是通过 读指针 计算出来。那么怎么通过读指针计算出写指针呢？
其实很简单，就是：写指针 = 读指针 + 未读数据长度
下面我们来看看，向管道写入 200 字节数据的过程示意图，如下所示：
如上图所示，向管道写入数据时：
首先通过
pipe_inode_info的curbuf字段和nrbufs字段来定位到，应该向哪个pipe_buffer写入数据。- 然后再通过
pipe_buffer对象的offset字段和len字段来定位到，应该写入到内存页的哪个位置。
下面我们通过源码来分析，写操作是怎么实现的，代码如下（为了特出重点，代码有所删减）：
static ssize_t
pipe_write(struct kiocb *iocb, const struct iovec *_iov, unsigned long nr_segs,
loff_t ppos)
{
...
struct pipe_inode_info *pipe;
...
pipe = inode->i_pipe;
...
chars = total_len & (PAGE_SIZE - 1); /* size of the last buffer */
// 1. 如果最后写入的 pipe_buffer 还有空闲的空间
if (pipe->nrbufs && chars != 0) {
// 获取写入数据的位置
int lastbuf = (pipe->curbuf + pipe->nrbufs - 1) & (PIPE_BUFFERS-1);
struct pipe_buffer *buf = pipe->bufs + lastbuf;
const struct pipe_buf_operations *ops = buf->ops;
int offset = buf->offset + buf->len;
if (ops->can_merge && offset + chars <= PAGE_SIZE) {
...
error = pipe_iov_copy_from_user(offset + addr, iov, chars, atomic);
...
buf->len += chars;
total_len -= chars;
ret = chars;
// 如果要写入的数据已经全部写入成功, 退出循环
if (!total_len)
goto out;
}
}
// 2. 如果最后写入的 pipe_buffer 空闲空间不足, 那么申请一个新的内存页来存储数据
for (;;) {
int bufs;
...
bufs = pipe->nrbufs;
if (bufs < PIPE_BUFFERS) {
int newbuf = (pipe->curbuf + bufs) & (PIPE_BUFFERS-1);
struct pipe_buffer *buf = pipe->bufs + newbuf;
...
// 申请一个新的内存页
if (!page) {
page = alloc_page(GFP_HIGHUSER);
...
}
...
error = pipe_iov_copy_from_user(src, iov, chars, atomic);
...
ret += chars;
buf->page = page;
buf->ops = &anon_pipe_buf_ops;
buf->offset = 0;
buf->len = chars;
pipe->nrbufs = ++bufs;
pipe->tmp_page = NULL;
// 如果要写入的数据已经全部写入成功, 退出循环
total_len -= chars;
if (!total_len)
break;
}
...
}
out:
...
return ret;
}
上面代码有点长，但是逻辑却很简单，主要进行如下操作：
- 如果上次写操作写入的
pipe_buffer还有空闲的空间，那么就将数据写入到此pipe_buffer中，并且增加其len字段的值。 - 如果上次写操作写入的
pipe_buffer没有足够的空闲空间，那么就新申请一个内存页，并且把数据保存到新的内存页中，并且增加pipe_inode_info的nrbufs字段的值。 - 如果写入的数据已经全部写入成功，那么就退出写操作。
总结
1. 为什么父子进程可以通过管道来通信？
这是因为父子进程通过pipe系统调用打开的管道，在内核空间中指向同一个管道对象（pipe_inode_info）。所以父子进程共享着同一个管道对象，那么就可以通过这个共享的管道对象进行通信。2. 为什么内核要使用 16 个内存页进行数据存储？
这是为了减少内存使用。
因为使用pipe系统调用打开管道时，并没有立刻申请内存页，而是当有进程向管道写入数据时，才会按需申请内存页。当内存页的数据被读取完后，内核会将此内存页回收，来减少管道对内存的使用。
