kubernetes

如果把容器化比作集装箱，其作用是打包程序所依赖的相关插件和库文件；
那么，k8s就好比是一个设施丰富且完善的船坞码头，他复杂管理这些集装箱，如何堆放才能更合理、更有效，就是k8s他要考虑和做的事情。

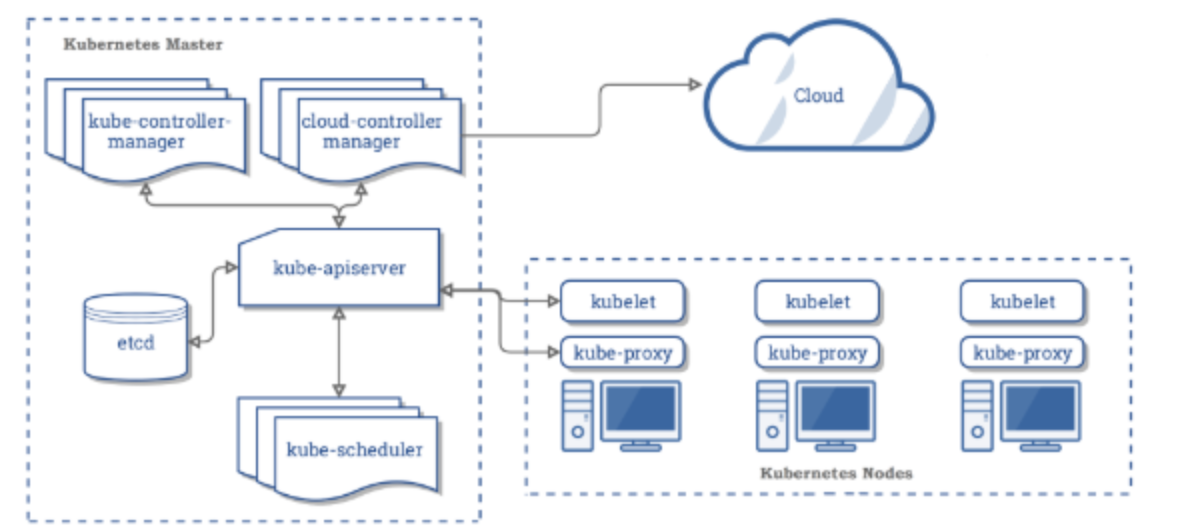

k8s部署架构

master节点：
又称控制平面，control plane

  • kube-apiserver：
    • 一个将k8s控制平面中的API暴露出来的服务，用于接受用户端的操作请求，这服务是k8s控制平面的前端。
    • 无状态服务，用户可以运行多个kube-apiserver组件的实例，用于平衡实例的请求流量。
    • 查看apiserver的版本信息[root@master1 kubernetes-starter]# curl localhost:8080/api
      查看api server目前支持的资源对象种类# curl localhost:8080/api/v1
    • 分别查询资源列表# curl localhost:8080/api/v1/pods
    • pod 中的进程访问api server的services ，他是cluster ip中的第一个ip，监听https的443端口的# kubectl get services
  • kuke-scheduler：
    • 用于watch监听apiserver的资源变动（增删改查），并调度至合适的后端node节点，从而来创建pod资源
  • kube-controller-manager
    • 每个控制器都是独立的二进制文件
    • 包括：Node COntroller、Replication Controller、Endpoint Controller和Services Account & Token Controller
  • etcd
    • 高可用、KV结构的k8s的后端数据存储组件

Node节点
数据平面：data plane，包括kubelet、kube-proxy和containerRuntime三个组件。

  • kubelet：
    • 运行在集群每个节点的客户端，需要确保相关容器运行在pod中；通过podspecs标签，描述容器的运行状态
  • kube-proxy：
    • 一个运行在集群每个节点的网络代理组件
  • Container Runtime：
    • 支持运行容器的底层环境软件
    • 支持：docker、containerd、cri-o、rkelet等

cloud端

  • cloud：
    • 作为集群外部的附加能力，通过与cloud-controller-manager组件对接，扩展对k8s集群与云上动态扩展的特性

Addons（附件组件）
使用kubernetes resources增加集群的功能，如DNS、web UI（Dashboard）、container Resource Monitoring、Cluster-level Logging等等

工作流程

  • Master
    • 用户通过（API、WebUI、CLI）向APIserver发送请求，kube-scheduler 组件监听APIserver的资源变动，同时从Node节点中选取最合适的节点开始调度，并把调度结果保存至Etcd中。
  • Node
    • kubelet 也会监听APIserver的资源变动，并在符合的NOde上通过kubelet调用相关的docker引擎进行后续打包和构建操作。
