一、认识双绞线
1、双绞线的组成结构

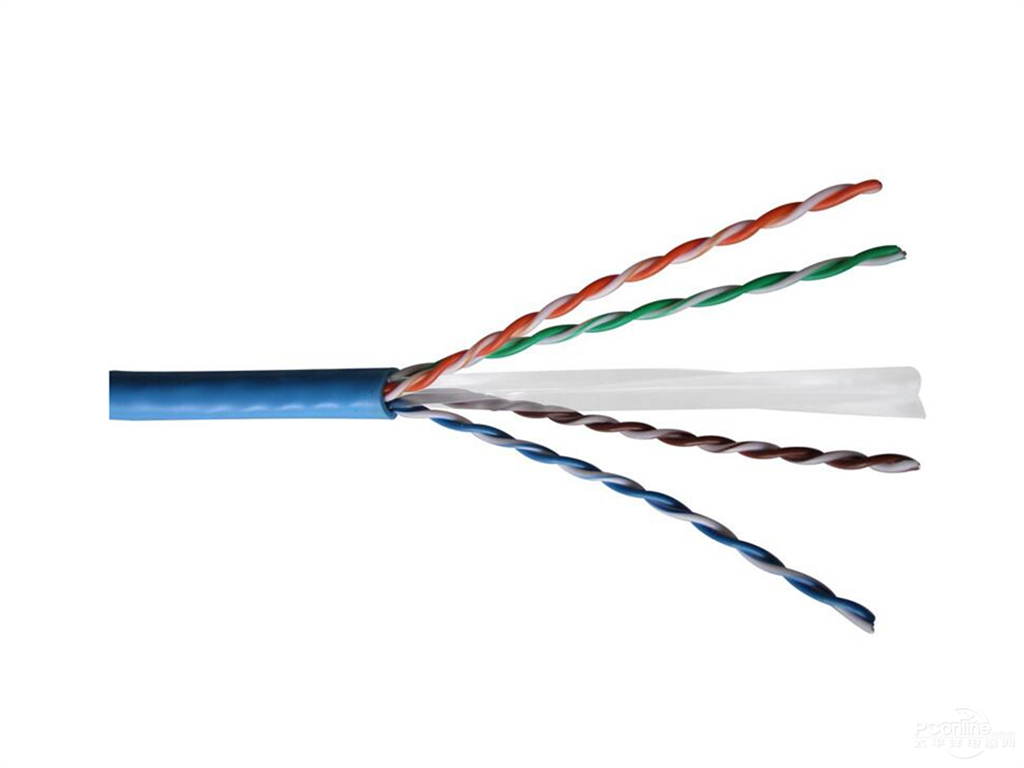

双绞线（又称双扭线）是当前最普遍的传输介质，其电缆中封装着一对或多对双绞线。为了降低信号干扰，每对双绞线通常由两根具有绝缘保护层的铜导线组成，两根铜导线按一定密度相互缠绕在一起可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。并且，每根铜导线的绝缘层上分别涂有不同的颜色，以示区别。与其他传输介质相比，双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
2、双绞线的传输特性
双绞线主要是用来传输模拟声音信息的，但在短距离时同样适用于数字信号的传输。双绞线在传输数据时，信号的衰减比较大，并且容易产生波形畸变。采用双绞线的局域网的带宽取决于所用双绞线的质量、长度及传输技术。当距离很短且采用特殊的电子传输技术时，传输率可达100 Mbps～1 000 Mbps。
双绞线有一个”无法逾越”的”100米”传输距离。无论是10M传输速率的三类双绞线，还是100M传输速率的五类双绞线，甚至1000M传输速率的六类双绞线，最远有效传输距离为100米。在综合布线规范中，也明确要求水平布线不能超过90米，链路总长度不能超过100米。也就是说，100米对于有线以太网而言是一个极限，这个极限是从网卡到集线设备的链路长度。但实际施工时，为保证工程质量，一般取80-90米。如果要加大网络的范围，在两段双绞线电缆间可安装中继器；但最多只能安装4个中继器，因此网络的最大范围为500 m。这种连接方法也称之为级连。
3、双绞线的分类
1）非屏蔽双绞线UTP：
非屏蔽双绞线保护层较厚，包皮上通常标有类别号码，如“CAT5”字样表示为5类非屏蔽双绞线。常用的非屏蔽双绞线分为1～6类，最常用的为5类非屏蔽双绞线，适用于语音和多媒体等100 Mbps的高速和大容量数据的传输，常用于10Base-T和100Base-T等以太网。此外，超5类双绞线也属于非屏蔽双绞线，与5类双绞线相比，它在传送信号时的衰减更小、抗干扰能力更强，如在100 Mbps的网络中，用户设备受到的干扰只有普通5类线的1/4。
非屏蔽双绞线电缆外面只需一层绝缘胶皮，因而价格便宜、重量轻、易弯曲、易安装，组网灵活，非常适用于结构化布线。所以，在无特殊要求的计算机网络中常使用非屏蔽双绞线。
2）屏蔽双绞线STP：
由于双绞线传输信息时会向周围辐射，信息很容易被窃听，因此需要花费额外的代价加以屏蔽。屏蔽双绞线（STP）的外面有一层金属材料包裹，以减小辐射，防止信息被窃听。屏蔽双绞线具有较高的数据传输速率，如5类STP在100 m内可达到155 Mbps，而UTP只能达到100 Mbps。但屏蔽双绞线电缆的价格相对较高，安装时要比非屏蔽双绞线困难，必须使用特殊的连接器，技术要求也比非屏蔽双绞线电缆高。
3)超5类6类超6类7类8类网网线有何区别？
| 等级 | 带宽频率 | 最大速率 | 距离 | 线缆类型 | 适用范围 |
|---|---|---|---|---|---|
| CAT.5 | 100MHz(<350) | 1000Mbps | 100米 | 非/屏蔽 | 家用 |
| CAT.5E | 100MHz(<350) | 1000Mbps | 100米 | 非/屏蔽 | 家用，小型办公室 |
| CAT.6 | 250MHz(<550) | 1000Mbps | 100米 | 非/屏蔽 | 楼宇，工业 |
| CAT.6A | 500MHz(<550) | 10Gbps | 100米（50米10Gbps) | 非/屏蔽 | 大型企业，速度应用 |
| CAT.7 | 600MHz | 10Gbps | 100米（50米40Gbps） | 屏蔽 | 数据中心，带宽密集型应用 |
| CAT.7A | 1000Mhz | 10Gbps | 100米 | 屏蔽 | 数据中心，带宽密集型应用 |
| CAT.8 | 2000MHz | 25/40Gbps | 30米 | 屏蔽 | 数据中心，带宽密集型应用 |

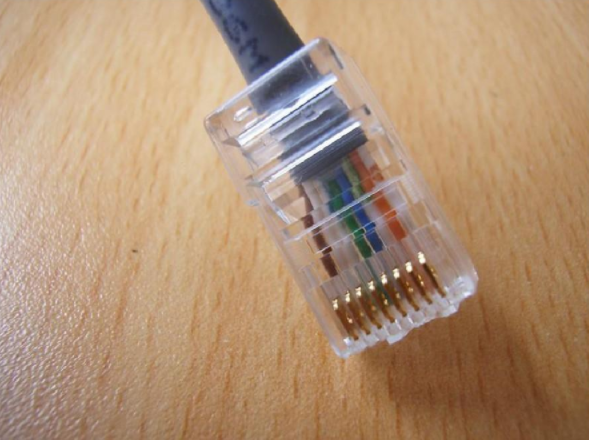

二、认识水晶头
三、连接方法
| 引线号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 功能 | 输出数据 (+) | 输出数据 (-) | 输入数据 (+) | 保留 | 保留 | 输入数据 (-) | 保留 | 保留 |

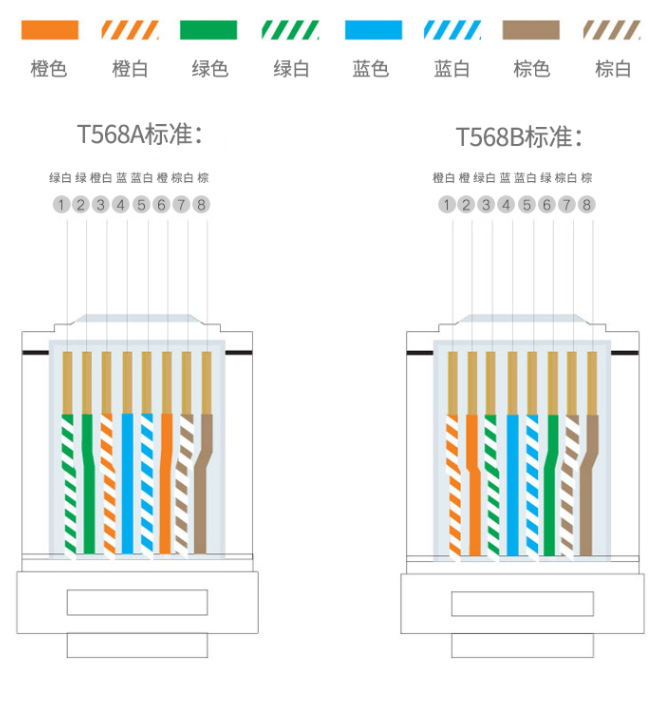

| T568A标准 | 白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕 |
| T568B标准 | 白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕 |
1、2、3、6为以太网数据使用，4、5、7、8为未使用，可用于电话或者其它用途。
根据制作网线时双绞线两端8根芯线排序的不同，将网线称为直通线和交叉线。两种网线的芯线排序方法如下所示：

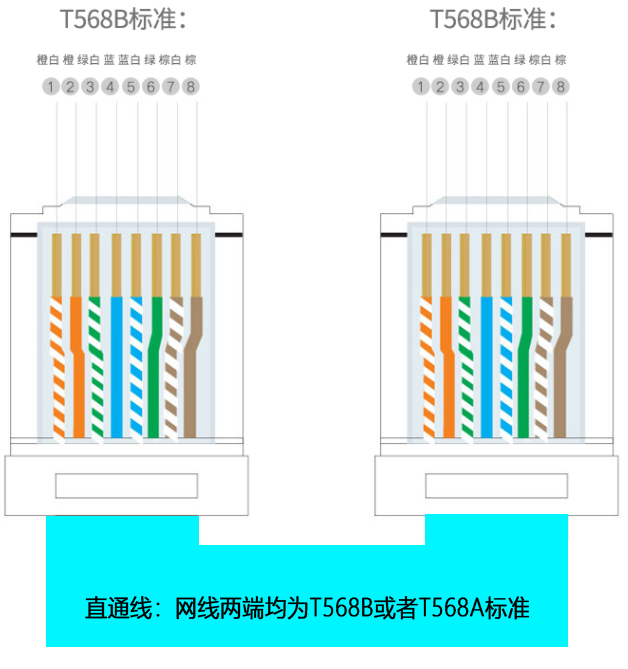

网线的两端均按 T568B 接 ,用于连接主机和设备，即DTE与DCE，如
1. 电 脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电 脑←—→ADSL 路由器的 LAN 口
4. 电 脑←—→集线器或交换机

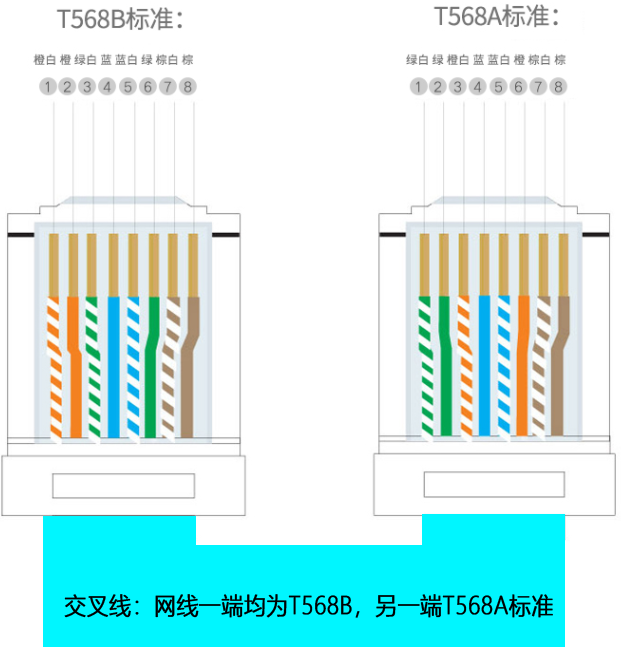

网线的一端按 T568B 接，另一端按 T568A 接，用于连接主机与主机，或者设备与设备，如
1. 电 脑←—→电 脑，即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机

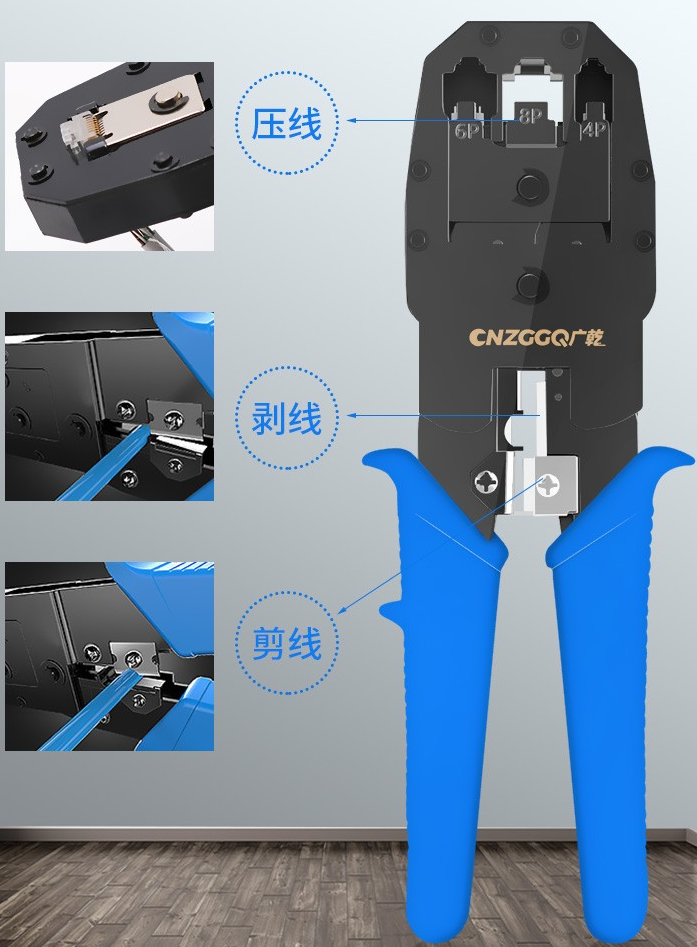

四、网线钳
五、制作步骤
1）剥皮

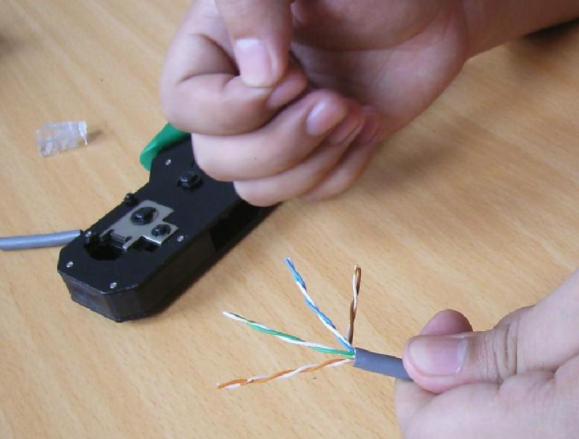

使用网络钳半圆孔轻轻夹住网线（大概5cm处）旋转一周，注意不要太过用力防止损伤线芯。
2）分线、理线（T568B标准）、并线

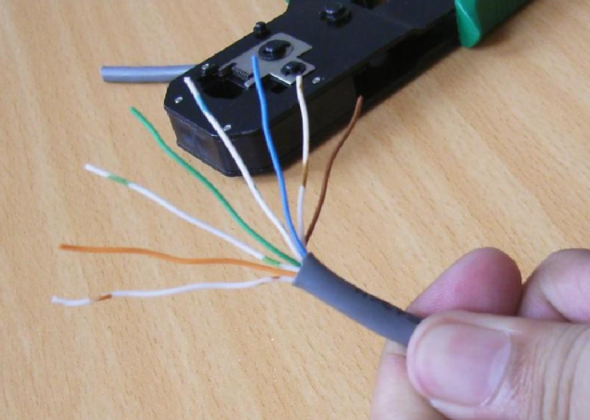

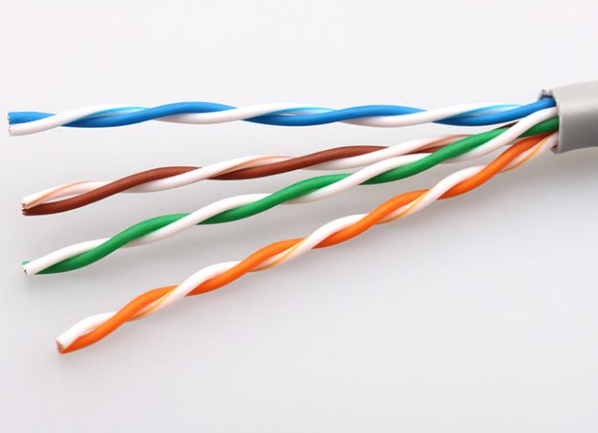

分线：将4对线分别拆开。
理线：按T568B标准从左至右依次排好线序

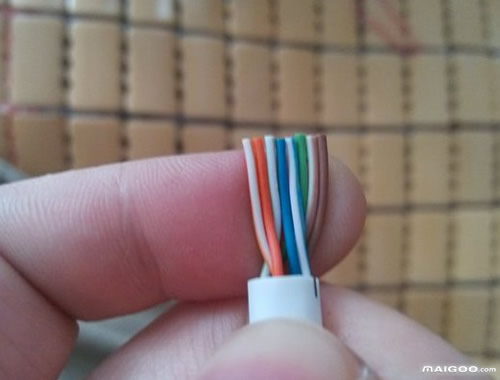

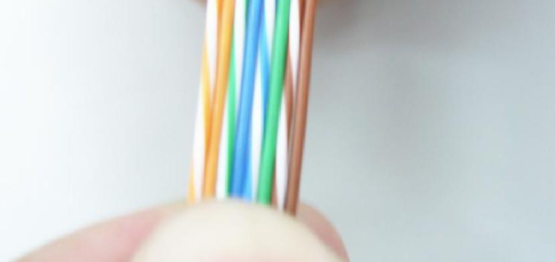

并线：握紧靠近外皮端，左右摇晃最末端使8条线芯靠拢并齐。
3）剪平（建议5mm）
4）插入水晶头

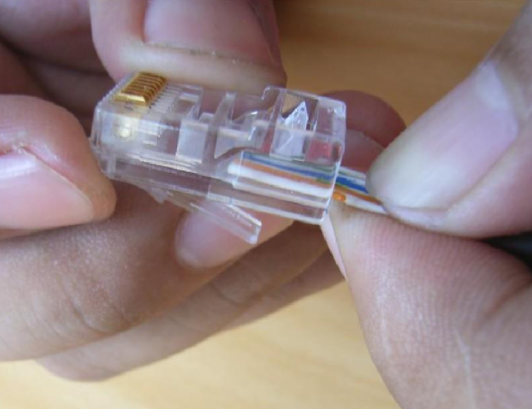

一定要注意每条线必须插到头。再次检查线序是否正确，弹片朝下左边第一个压片为第一脚，
5）压接

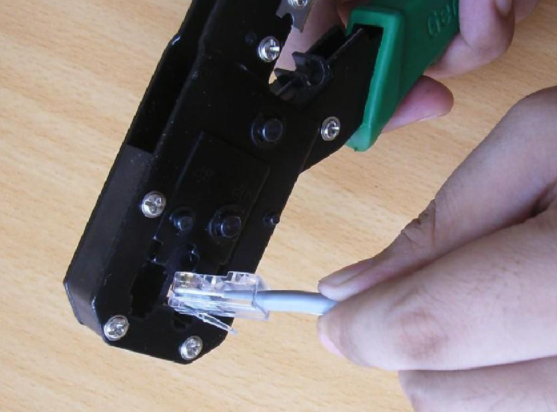

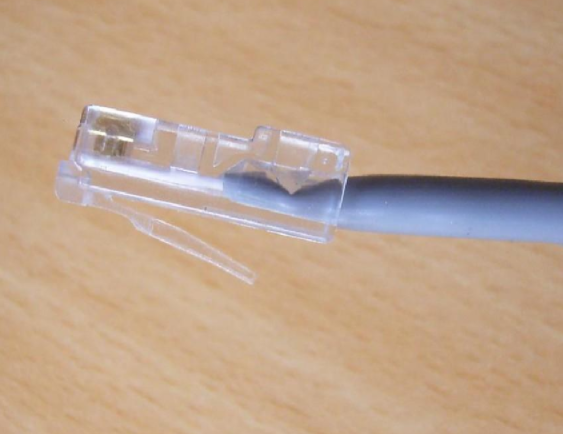

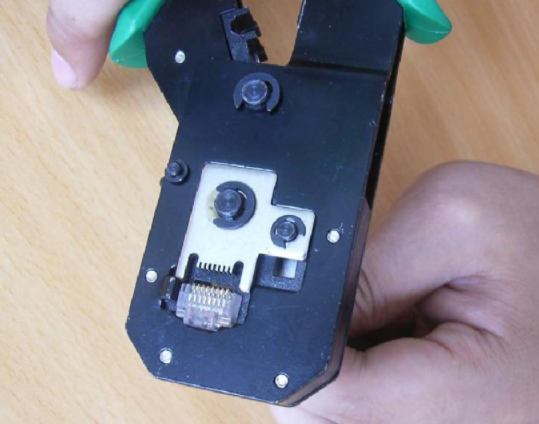

将水晶头插入网线钳对应孔内（注意方向）用力压紧。
6）测试
测线仪两端指示依次从1-8亮起表示制作成功。
