网络层的攻击——泪滴攻击

在上一章中了解了一种针对网络层ARP协议的攻击技术，在这一章中我们将会就网络层中另一个常用的协议IP展开分析。几乎每一个对网络有所了解的人都知道IP地址，IP可以说是整个网络中最为重要的一个协议。互联网上的每一个设备都需要通过IP地址来标识自己的身份。
同样在IP协议中也没有任何的安全机制，所以它也经常被攻击者所利用。虽然现在随着操作系统的不断完善，很多针对IP协议的手段已经不再能对网络和设备造成任何的威胁了，但是它们都设计的十分巧妙，我们通过对其进行学习和研究，可以帮助我们更好的掌握网络安全方面的知识。

泪滴攻击（TearDrop）的相关理论

• 针对 IP 协议的攻击方法，主要有伪造 IP 地址和发送畸形数据包两种方式。我们在这一章中选择的泪滴攻击就属于发送畸形数据包这种方式，它的设计思路巧妙地利用了 IP协议里面的缺陷，因此成为了网络安全里面的一个经典案例。
• 这种攻击的实现原理是向目标主机发送异常的数据包碎片，使得 IP 数据包碎片在重组的过程中有重合的部分，从而导致目标系统无法对其进行重组，进一步导致系统崩溃而停止服务的恶性攻击。
• 考虑到这种攻击是建立在 IP 协议上，我们先来简单地了解一下 IP 协议的几个重要内容，包括 IP 协议数据包的格式、分片方式以及存活时间（TTL）。

IP协议的格式

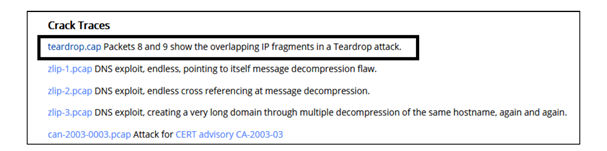

我们先来了解 IP 协议数据包的格式，读者可以访问 https://wiki.wireshark.org/ SampleCaptures/，这里面包含有 Wireshark 官方提供的各种数据包样本。这一章我们以其中的 teardrop.cap 为例

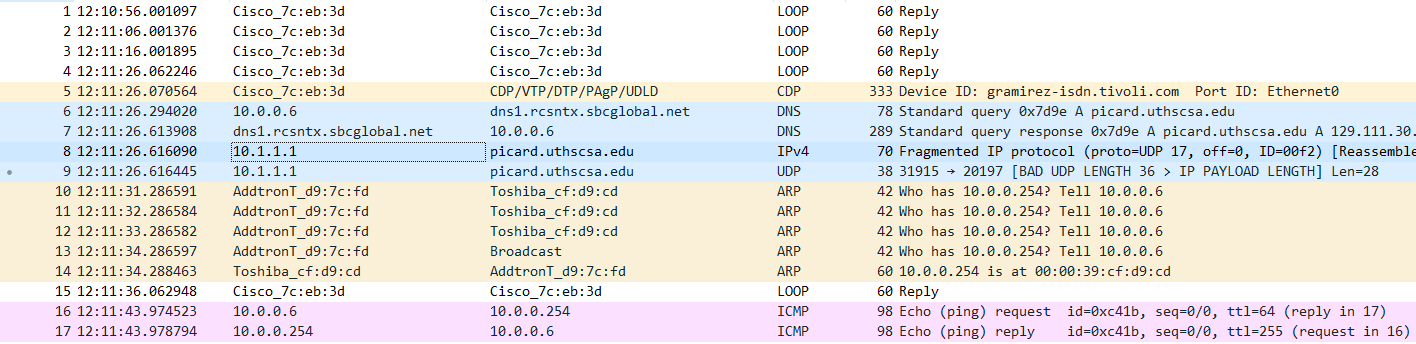

选择第8个数据包，在数据包信息面板中查看它的详细信息

1. 版本——占4位，值IP协议的版本目前的IP协议版本为4
2. 首部长度——占4位，这里的值为20bytes
3. 总长度的是56字节
4. 标识——占16位，它是一个计数器，用来产生数据包的标识
5. 片偏移（16位）——较长的分组在发片后某片在原分组中的相对位置，片偏移以8个字节为偏移单位
6. 生存时间（8位）——记为TTL，表示数据包再网络中可通过的路由器数的最大值
7. 协议（8位）字段——指出此数据包携带的数据使用何种协议以便目的主机的IP层将数据部分上交哪个处理进程
8. 源IP地址——表示数据包从哪里发出
9. 目的IP地址——表示数据包将要发向哪里

最为关心的几个部分则是片偏移、生存时间、源IP地址和目的IP地址

IP分片
刚刚在讲到 IP 协议格式的时候，提到的片偏移就是用来实现对数据包进行分片的。可是为什么数据包要分片呢，把所有信息放在一个数据包中不是更方便？这其实是和一个名为 MTU（最大传输单元）的值有关。我们知道数据包的最外面要添加一个以太网的帧头，并包装成一个数据帧之后才能传输。由于以太网传输电气方面的限制，以太网帧的大小都有限制每个以太网帧最小也要 64Bytes，最大不能超过 1518bytes。刨去以太网帧的帧头（DMAC 目的地址 MAC48bit=6Bytes+SMAC，源 MAC 地址 48bit=6Bytes+Type 域 2bytes）14Bytes 和帧尾 CRC 校验部分 4Bytes（这个部分有时候也被称作 FCS），那么剩下承载上层协议的地方也就是 Data 域最大就只能有 1500Bytes，这个值我们就把它称之为 MTU。这也就是我们几乎所有设备的 MTU 值都为 1500的原因
如果一辆车装不满的时候，就需要分装到几辆车

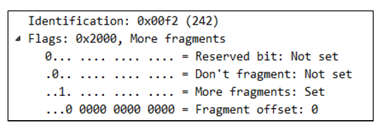

0x00f2（242）是IP数据包的标识，同一个数据包的各个分片的标识是一样的，目的端会根据这个标准来判断IP分片算法属于同一个IP数据报
分成两个部分，前面3位是第一部分为标志位，其中有一位用来表示是否有更多的分片，如果是最后一个分片，改标志位为0，否则为1.后面13位为第二部分表示分片在原始数据的偏移。

正常分片过程
打开命令符窗口，在里面发送一个大小为4200Bytes的ICMP请求，使用wireshark捕获
ping -n 1 -l 4200 www.baidu.com

分成3个数据包，前面两个数据包的长度都是 1514Bytes，最后一个数据包的长度为1282Bytes

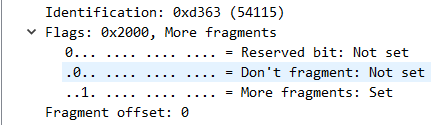

打开第一个数据包查看

标识号为54115，标志位为1，偏移量为0

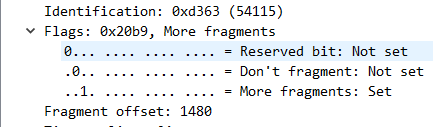

打开第二个数据包查看

标识号为54115，标志位为1，偏移量为1480

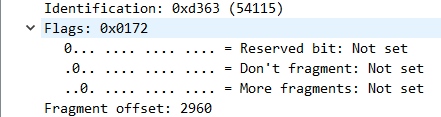

打开第三个数据包查看

标识号为54115，标志位为0，偏移量为2960
分片的全部信息

泪滴攻击
泪滴（teardrop）攻击是基于数据分片传送进行的攻击手段。在 IP 报头中有一个偏移字段和一个分片标志（MF），如果 MF 标志设置为 1，则表明这个 IP 包是一个大 IP 包的片断，其中偏移字段指出了这个片断在整个 IP 包中的位置。例如，对一个 4200Bytes 的 IP包进行分片（MTU 为 1480），则 3 个片断中偏移字段的值依次为：0、1480、2960。这样接收端就可以根据这些信息成功的组装该 IP 包。而如果一个攻击者打破这种正常情况，把偏移字段设置成不正确的值，即可能出现重合或断开的情况，就可能导致目标操作系统崩溃。比如，把上述偏移设置为 0、1000、2000。
图中阴影部分的就是两个数据包有重合的地方，目标设备在接收到这种分片之后就无法重新组合成一个数据包，这就是所谓的泪滴攻击。这种攻击方式在以前曾经给计算机用户带来了很大的困扰，但是对如今的操作系统基本无

Wireshark 的着色规则
在我们使用 Wireshark 进行工作的时候，可以在数据包列表面板处看到各种类型的数
据包都以不同的颜色显示出来。

根据 TTL 值判断攻击的来源
我们在对攻击数据包的ip层进行分析时，还有一个很重要的字段：TTL。TTL的作用是限制IP数据包在计算机网络中存在的时间。TTL的最大值是255。TTL字段由IP数据包的发送者设置，在IP数据包从源主机到目的主机的整个转发路径上，每经过一个路由器，路由器都会修改这个TTL字段值，具体的做法是把该TTL的值减1，然后再将IP包转发出去
不同的操作系统的默认 TTL 值是不同的，所以我们可以通过 TTL 值来判断主机的操作系统，但是当用户修改了 TTL 值的时候，就会误导我们的判断，所以这种判断方式也不一定准确。下面是默认操作系统的 TTL。
