1. 统一建模语言UML（Unified Modeling Language）是一个通用的可视化建模语言，用于对软件进行描述、可视化处理、构造和建立软件系统的文档。
    2. 以对象为中心进行系统的分析、设计和实现的思想的核心：必须先研究事物，再研究过程。
    3. UML不提供任何建模的方法．它仅仅提供创建模型的可视化语法。
    4. UML的特点
      1. 统一标准
      2. 面向对象
      3. 可视化，表示能力强大
      4. 独立于过程
      5. 容易掌握使用
    5. UML分类
      1. 功能模型：用来收集要求和描述功能，包括用例图、类图；
      2. 行为模型：用于描述解决方案的对象和用户的行为，包括交互图（顺序图和协作图）、状态图、活动图；
      3. 实现模型：用于解决方案功能和行为的物理实现，包括组件图、部署图。
    6. UML由语义（自然语言）和表示法（可视化的符号）组成。
    7. 视图：使用 UML 时，要从不同的角度观察系统，为此定义了概念 “视图”。视图是对系统的模型在某方面的投影，注重于系统的某个方面。

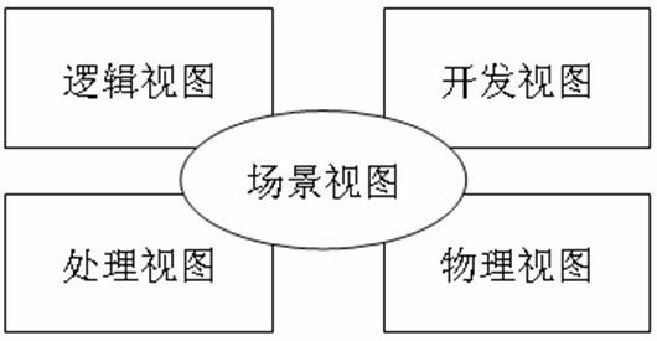

    8. 视图分类


    1. 逻辑视图主要是用来描述系统的功能需求，即系统提供给最终用户的服务。
    2. 开发视图主要用来描述软件模块的组织与管理（通过程序库或子系统）。服务于软件编程人员， 方便后续的设计与实现。
    3. 进程视图侧重系统的运行特性，关注非功能性的需求（性能，可用性）。
    4. 物理视图主要描述硬件配置。
    5. 场景视图用于刻画构件之间的相互关系，将四个视图有机地联系起来。
      1. UML结构：
    6. 主要的类，如为业务实体建模的类。
    7. 将行为赋予类的机制，如协同。
    8. 模式与框架。
    9. 层次与子系统。

    10. 接口以及主要的进程控制或线程控制。

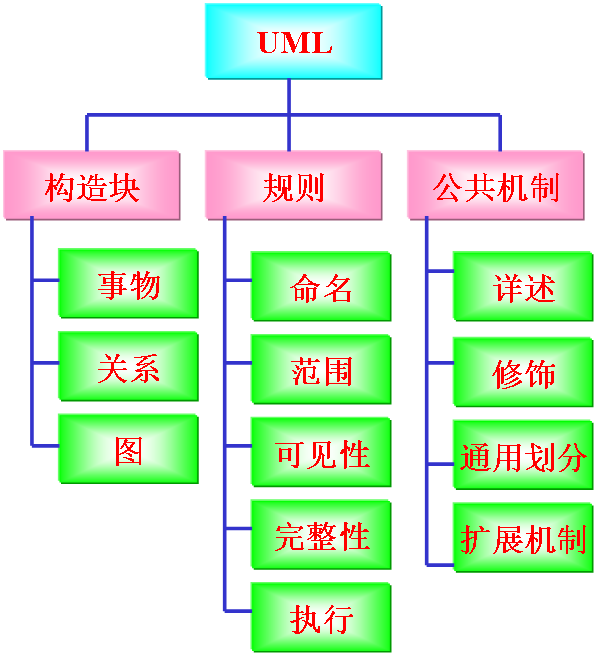

      1. 三个主要组成要素：


    11. 基本构造块：也就是建模元素，是模型的主体；

    12. UML规则：也就是支配基本构造块如何放在一起的规则；
    13. 公共机制：运用于整个UML模型中的公共机制、扩展机制。
      1. 事物：结构事物、行为事物、分组事物、注解事物分别对应UML中的名词、动词、容器、解释部分。
      2. UML（1.0）图动静分类


    1. UML图简要说明 | 图名 | 功能 | 备注 | | —- | —- | —- | | 类图 | 描述类、类的特性以及类之间的关系 | UML 1原有 | | 对象图 | 描述一个时间点上系统中各个对象的一个快照 | UML 1非正式图 | | 复合结构图 | 描述类的运行时刻的分解 | UML 2.0新增 | | 构件图 | 描述构件的结构与连接 | UML 1原有 | | 部署图 | 描述在各个节点上的部署 | UML 1原有 | | 包图 | 描述编译时的层次结构 | UML中非正式图 | | 用例图 | 描述用户与系统如何交互 | UML 1原有 | | 活动图 | 描述过程行为与并行行为 | UML 1原有 | | 状态机图 | 描述事件如何改变对象生命周期 | UML 1原有 | | 顺序图 | 描述对象之间的交互，重点在强调顺序 | UML 1原有 | | 通信图 | 描述对象之间的交互，重点在于连接 | UML 1中的协作图 | | 定时图 | 描述对象之间的交互，重点在于定时 | UML 2.0 新增 | | 交互概观图 | 是一种顺序图与活动图的混合 | UML 2.0新增 |
