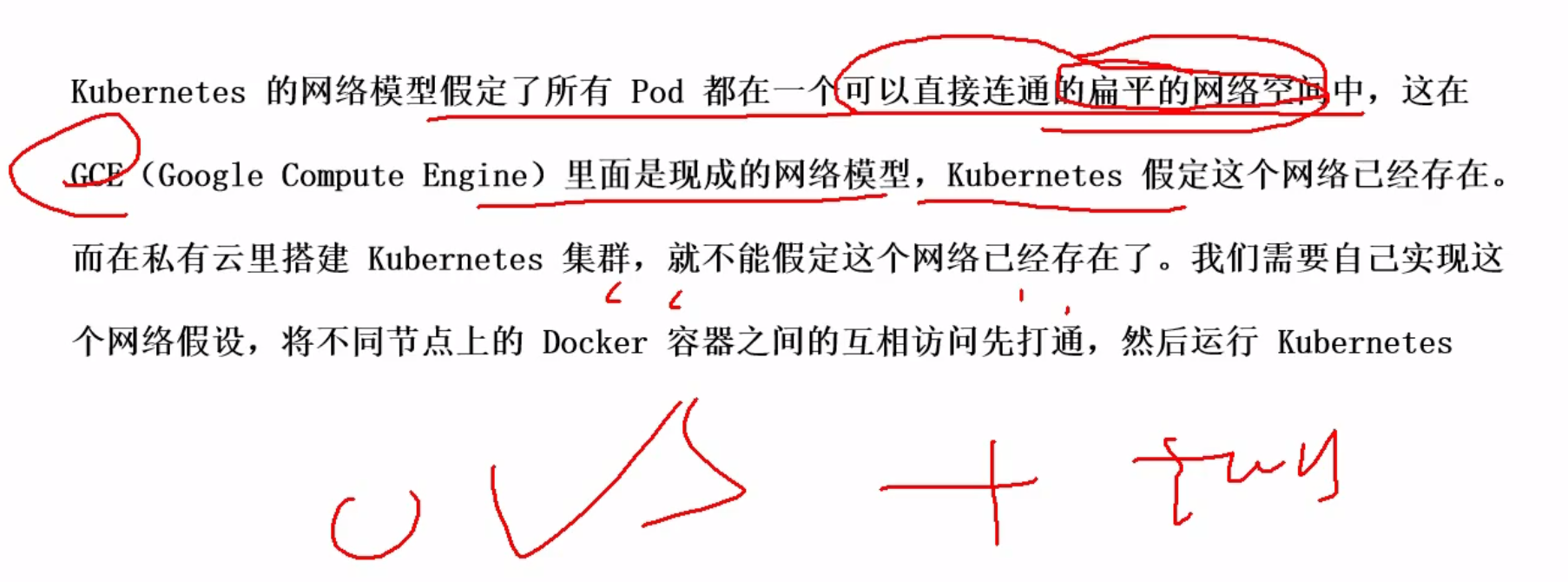

1. 什么叫扁平的网络空间？

  • 所有的Pod都可以通过对方的IP可以直接到达,其实底层有转换机制

    2.构建K8s的前提

  • 首先要创建扁平的网络空间（比较难做到，需要Pod容器打通），flannel可以实现

    3.同一个Pod的多个容器互相访问

  • 同一个Pod,供共用pause的网络栈，通过localhost访问

  • overlay Network

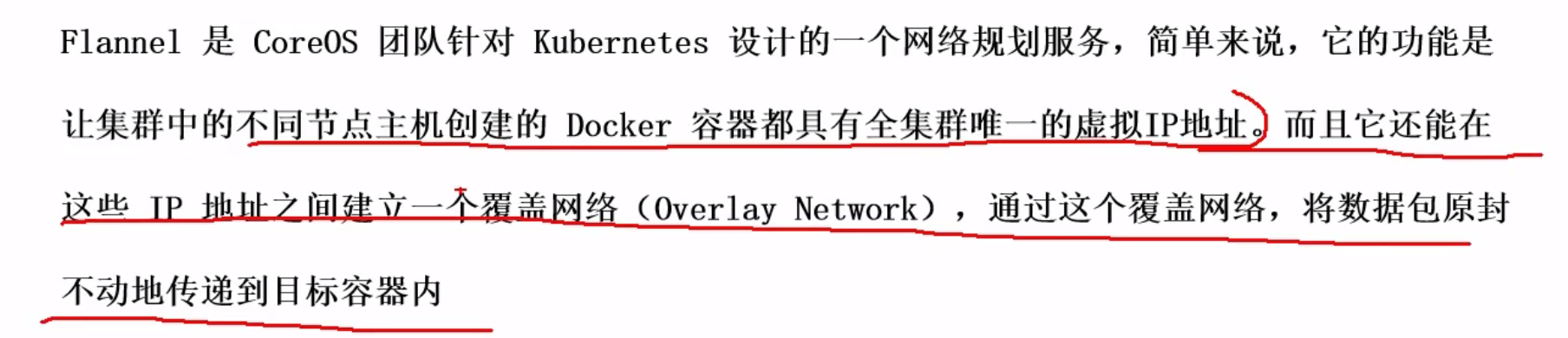

4.Flannel


5.Flannel 怎么通过容器ip访问


  • 安装Flanneld的守护进程，监听后期转发和转换数据包的端口
  • Flanneld启动后，会开启一个网桥Flannel0,来收集docker0转发的数据报
  • docker0 会分配自己的ip到自己的Pod上
  • 同一个主机的不同Pod互相访问的话走的是docker0的网桥，因为都在同一网桥下的子IP中

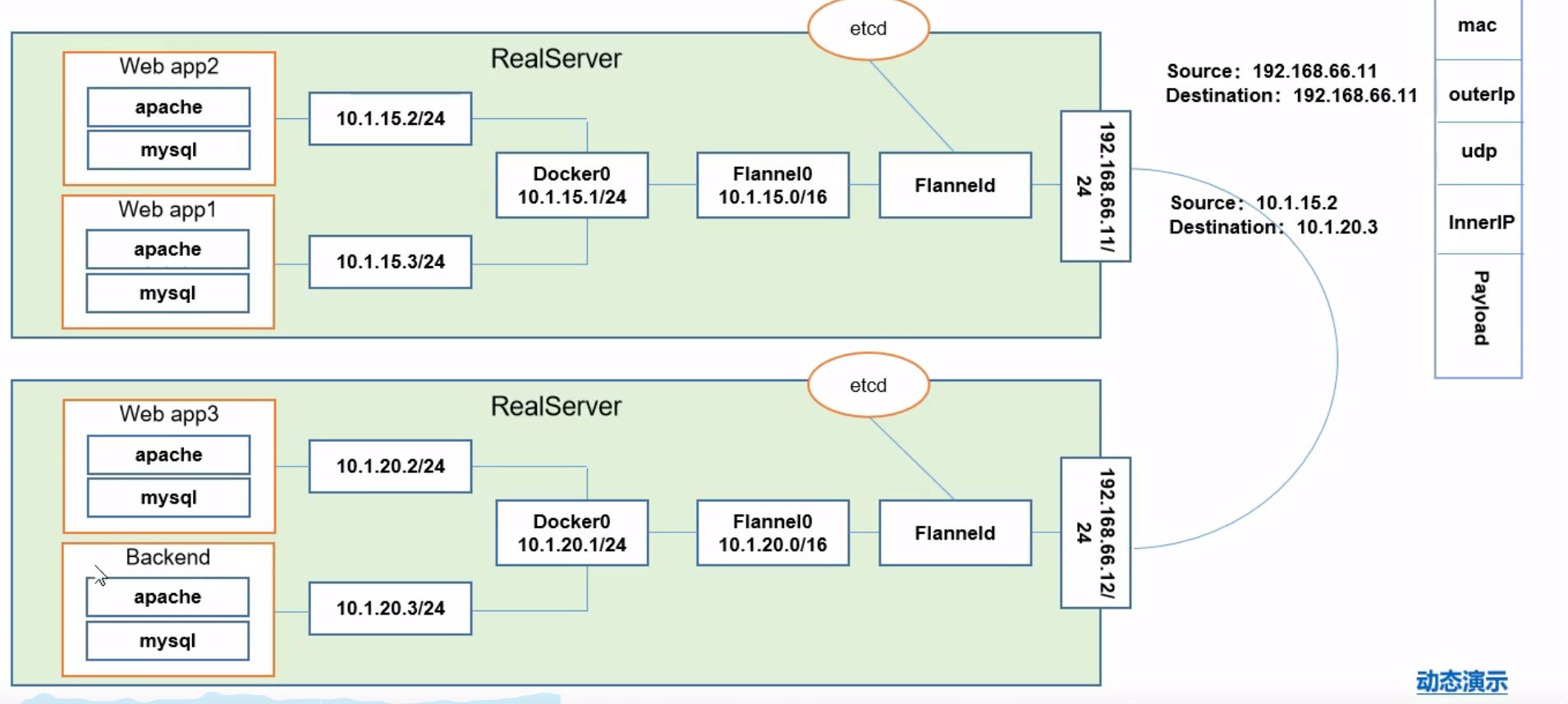

  • 难点

    • 跨主机，通过对方的IP到达
      • 目的：web app2 发送数据包到Backend
      • 写源地址，目标地址
      • 因为不是同一个网段，数据包会发到网关Docker0,Docker0把数据包抓到Flannel0，这里有路由表记录在etcd获取到写入到当前的主机判断路由的哪台机器192.168.66.11，
      • 到flanneld后会对数据包封装
      • 目标flanneld解封直到Backend

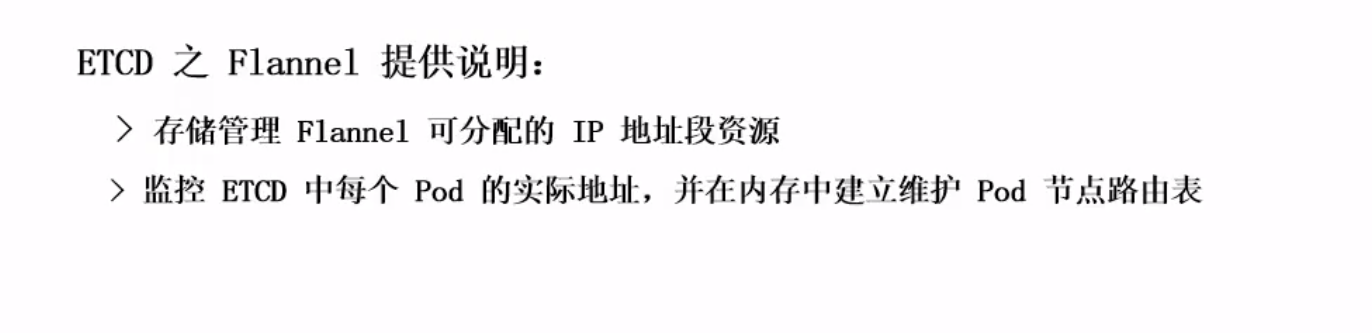

        6. Flannel和ETCD(非常非常重要)的关联


  • Flannel在启动后会在ETCD插入可访问的网段

  • ETCD记录哪个网段分配到了哪台机器上
  • 防止已分配的网段再被Flannel利用分配给其他node节点

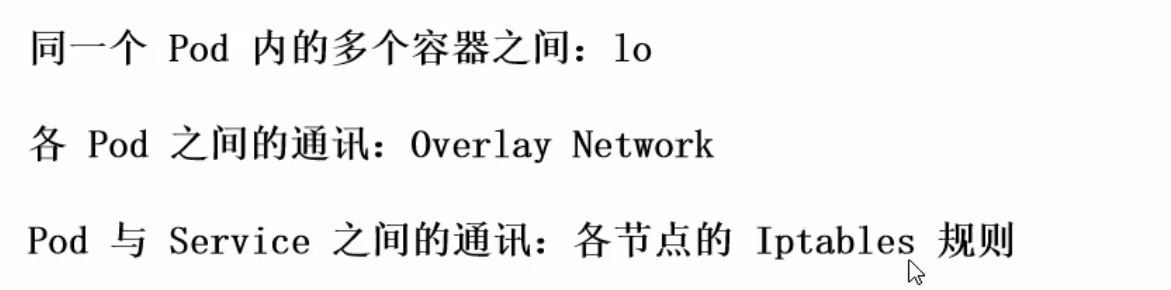

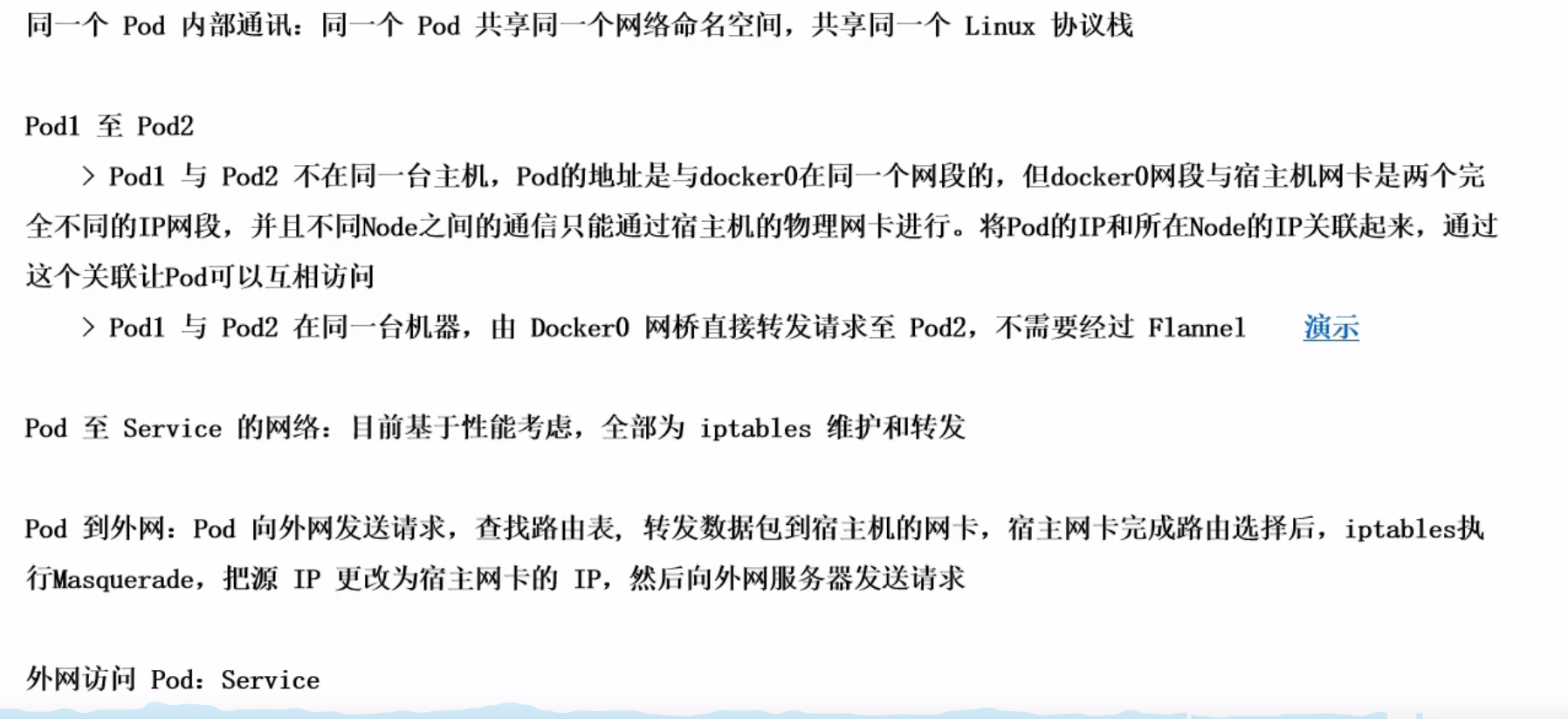

    7.知识点总结

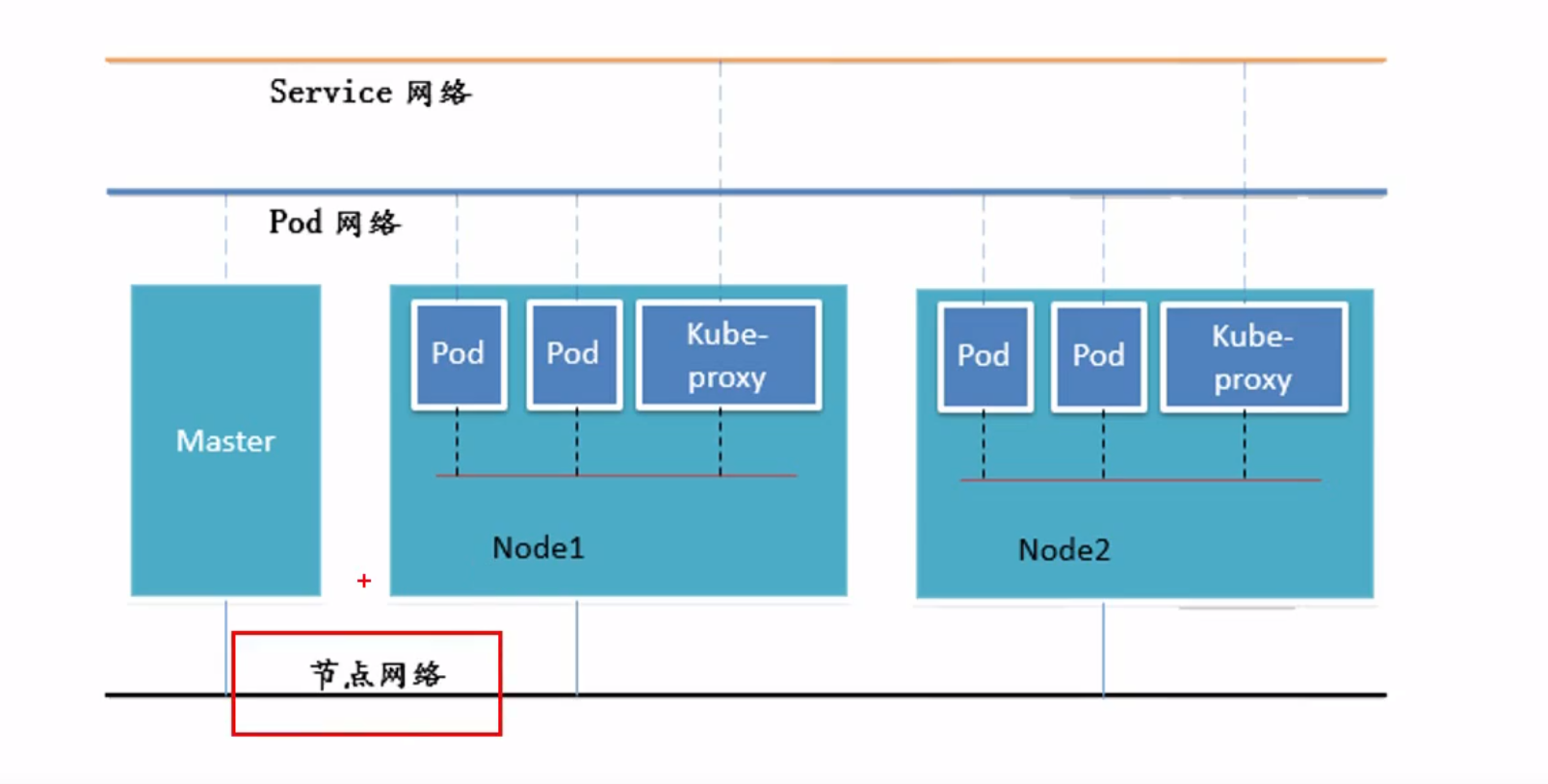

8.组件通讯示意图
