链路： 从1个节点到相邻节点的一段物理线路（有线或者无线），中间没有其他交换的节点。


    数据链路： 在一条链路上传输数据时，需要有对应的通信协议来控制数据的传输
    不同类型的数据链路，所用的通信协议是可能不同的

    广播信道：CSMA/CD协议（比如同轴电缆、集线器等组成的网络）
    点对点信道： PPP协议（比如2个路由器之间的信道）

    数据链路层的三个基本问题：

    封装成帧
    透明传输
    差错检验

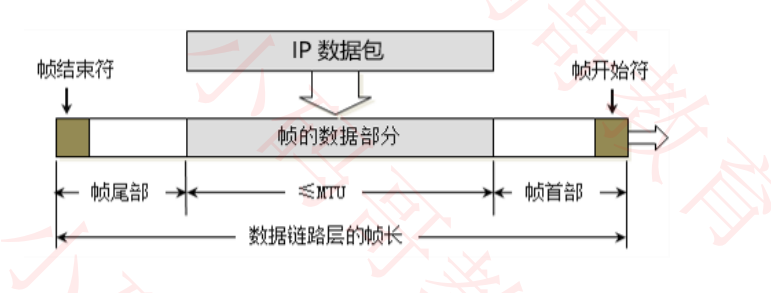

    封装成帧


    帧（Frame）的数据部分
    就是网络层传递下来的数据包（IP数据包，Packet）
    最大传输单元MTU（Maximum Transfer Unti）
    每一种的数据链路层协议都规定了所能够传送的帧的数据长度上限
    以太网的MTU为1500个字节

    透明传输
    **

    使用SOH（Start Of Header）作为帧开始符
    使用EOT（End Of Transmission）作为帧结束符

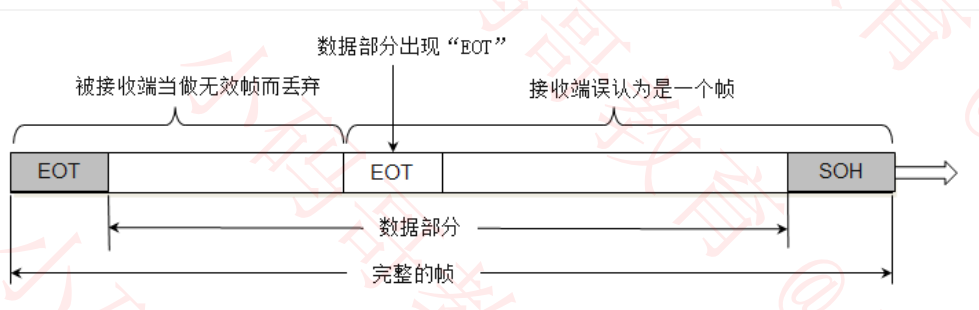

    如图所示，如果在数据部分出现了帧结束符号，则就会发生数据断层

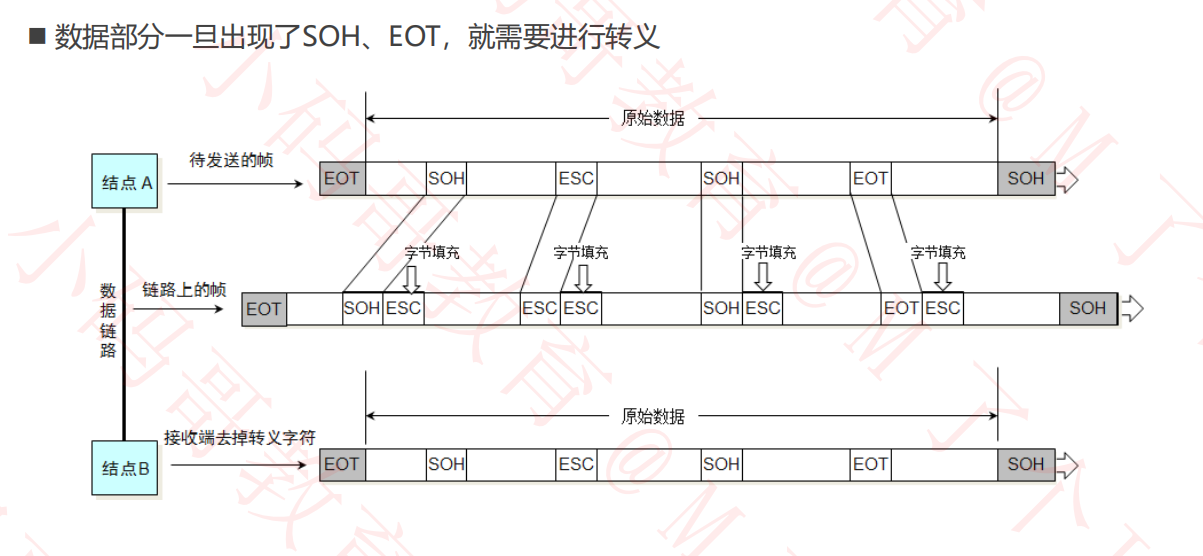

    所以在传输过程中有字节填充，到接受到后会自动去掉转义字符，中间的过程我们看不到，就叫透明传输

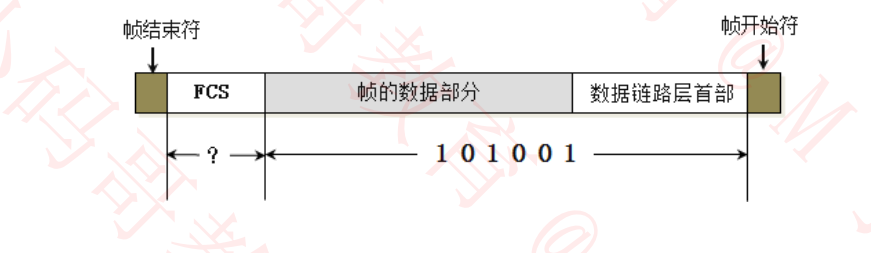

    差错检验
    **

    FCS是由帧的数据部分+数据链路层首部计算得出
    用来判断信号是否是我发出或者接收的正确信号
    如果FCS和数据部分+首部的值不和，则就不是正确信号

    CSMA/CD（Carrier Sense Multiple Access with Collision Detectio）协议
    **
    载波帧听多路访问/冲突检测

    使用了CSMA/CD网络的可以称为是以太网（Ethernet），它传输的是以太网帧
    以太网帧的格式有：Ethernet V2标准、IEEE的802.3标准
    使用最多的是： Ethernet V2标准

    为了能够检测正在发送的帧是否产生了冲突，以太网的帧至少需要64字节。

    所以，用交换机组建的网络，依然可以叫做以太网

    Ethernet V2帧的格式：

    首部： 目标MAC + 源MAC+网络类型
    以太网帧： 首部 + 数据 + FCS
    数据的长度至少是： 64 - 6 - 6 - 2 - 4 = 46字节

    Ethernet V2标准
    **

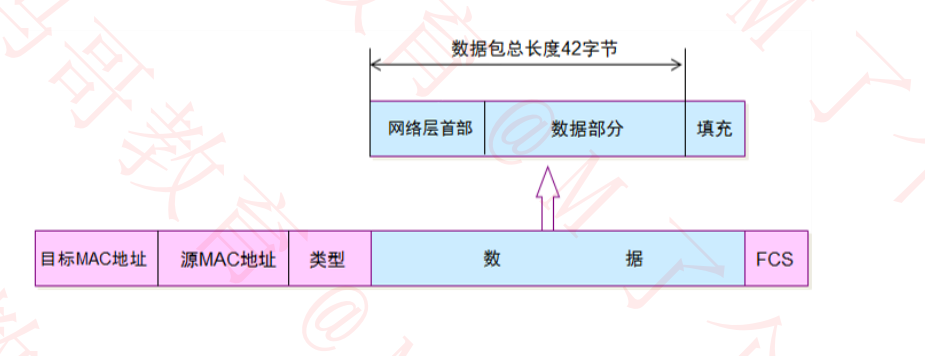

    当数据部分长度少于46字节时
    数据链路层会在后面加入一些字节填充
    接收端会将添加的字节去掉

    长度总结
    以太网帧的数据长度： 46~1500字节
    以太网帧的长度： 64~1518字节（目标MAC+源MAC+网络类型+数据+FCS）

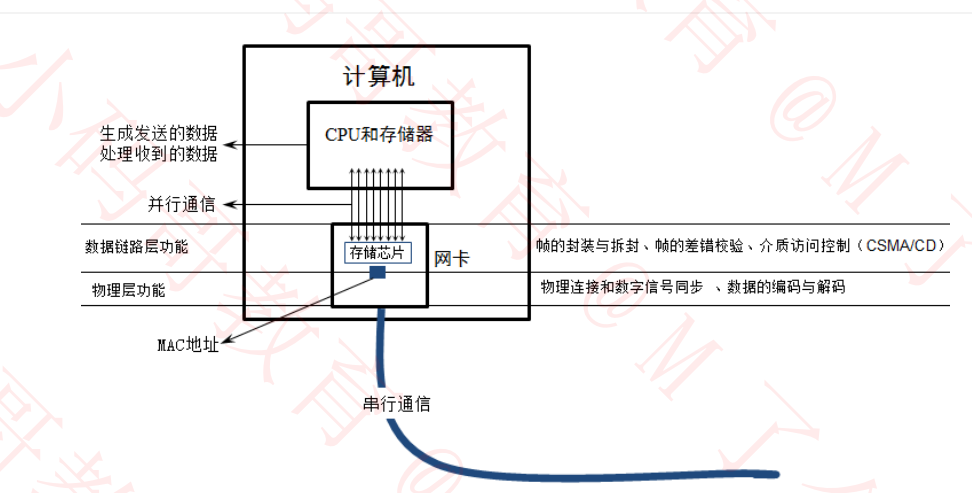

    网卡

    网卡接受到一个帧，首先会进行差错校验，如果校验通过则接受，否则丢弃
    Wireshark抓到的帧没有FCS，因为它抓到的是差错校验通过的帧（帧尾的FCS会被硬件去掉）
    Wireshark抓不到差错校验失败的帧

    PPP协议（Point to Point Protocol）

    Address字段： 图中的值是0xFF，形同虚设，点到点通信不需要源MAC、目标MAC地址
    Control字段： 图中的0x03，目前没有什么用
    Protocol字段： 内部用到的协议类型
    帧开始符、帧结束符： 0x7E
