UML类图概述
在线好用的画UML类图，流程图，原型图，思维导图等等的工具https://www.processon.com/i/5c175a18e4b0d84f9a322985
（我的邀请链接，没注册过的可以点这个注册，我会得到3个文件数，谢谢）
一、什么是UML类图
UML(Unified Modeling Language)即统一建模语言，是用于系统可视化建模语言。它是国际统一软件建模标准，融合了OMT、OOSE、Booch方法中的建模语言。
UML是一种可视化、可用于详细描述、文档化的语言。UML就像数学中的数字和加减符号一样，为所有软件开发的人员提供了一种图形化表达、标准化的语言。通过UML，软件开发人员可以准备的描述软件结构和建模，并通过UML建立整个系统架构和详细文档。
UML 从目标系统的不同角度出发，定义了用例图、类图、对象图、状态图、活动 图、时序图、协作图、构件图、部署图等 9 种图。
UML类图正是UML建模元素中的一种。
二、UML类图的组成
UML是OO方法（面向对象设计分析方法）的核心。类图包含了：类和对象、类之间的关系、类之间的多重性。
三、类在类图中的表示方式
在UML类图中，类使用包含**类名**、**属性(field)** 和**方法(method)** 且带有分割线的**矩形**来表示，比如下图表示一个Employee类，它包含name,age和email这3个属性，以及modifyInfo()方法。<br /><br />对应代码：
public class Employee {private String name;private int age;private String email;public void modifyInfo() {......}}
1）UML类图中表示可见性的符号有三种，用来表示属性或方法的可见性：
2）属性的完整表示方式是这样的：
可见性 名称 ：类型 [ = 缺省值]
中括号中的内容表示是可选的
3）方法的完整表示方式如下：
可见性 名称(参数列表) [ ： 返回类型]
同样，中括号中的内容是可选的。
再来个只有方法没有属性的例子：

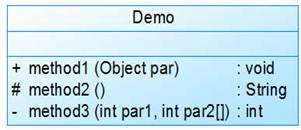

- public方法method1接收一个类型为Object的参数，返回值类型为void
- protected方法method2无参数，返回值类型为String
- private方法method3接收类型分别为int、int[]的参数，返回值类型为int
四、类之间的关系
1、依赖关系
依赖(Dependency)关系是一种使用关系，只要在类中用到了对方就是依赖关系。
在UML类图中，依赖关系用一条带有箭头的虚线表示。
2、关联关系
关联关系又可进一步分为单向关联、双向关联和自关联。（1）、单向关联
我们可以看到，在UML类图中单向关联用一个带箭头的直线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。（2）、双向关联
从上图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个Product[]数组，表示一个顾客购买了那些产品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。（3）、自关联

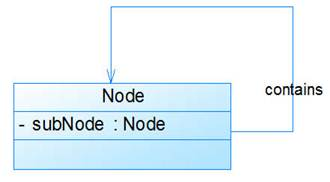

自关联在UML类图中用一个带有箭头且指向自身的直线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”。3、泛化(继承)关系
泛化(Generalization)关系也就是继承关系，用于描述父类与子类之间的关系，父类又称作基类或超类，子类又称作派生类。继承关系对应的是extend关键字，在UML类图中用带空心三角形的直线表示，如下图所示中，Student类与Teacher类继承了Person类。5、聚合关系

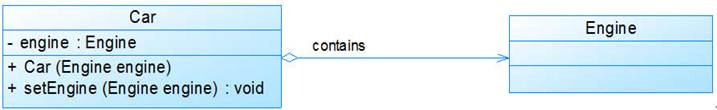

上图中的Car类与Engine类就是聚合关系（Car类中包含一个Engine类型的成员变量）。由上图我们可以看到，UML中聚合关系用带空心菱形和箭头的直线表示。聚合关系强调是“整体”包含“部分”，但是“部分”可以脱离“整体”而单独存在。比如上图中汽车包含了发动机，而发动机脱离了汽车也能单独存在。4、实现关系
接口之间也可以有与类之间关系类似的继承关系和依赖关系，但是接口和类之间还存在一种实现(Realization)关系。这种关系对应implement关键字，在UML类图中用带空心三角形的虚线表示。如下图中，Car类与Ship类都实现了Vehicle接口。
6、组合关系
组合关系与聚合关系见得最大不同在于：这里的“部分”脱离了“整体”便不复存在。比如下图：
在UML类图中，组合关系用一个带实心菱形和箭头的直线表示。
