复习重点

• 组帧有首尾部；5110和违规编码；
• 停等和滑动看下面；GBN：发N收1；SR：发n收m；
• 信道利用率；计算信道利用率；
• 发送周期：发送第一个数据帧到收到确认帧结束；
• 频分时分等，就考过一次；
• CSMA等等，看图，算碰撞检测的最远距离，t = 2tao tao单向传播时延；
• MAC帧（目地源地址）80233333马克目源
• 80211111ap（少）
• ppp HDLC（51110）

• 网桥，交换机（多端口网桥）隔离碰撞域，选择题，能到哪些地方？

  3.1 数据链路层的功能

• 本节主要了解数据链路层的功能，陈书将链路层问题归结为三个：封装成帧，透明传输，差错检测，而在王道书中分为为网络层提供服务、链路管理、封装成帧，透明传输、流量控制、差错检测

3.2 组帧

• 字符计数法 每帧用一个计数字段标明帧内字符数。
• 首尾定界法 SOH头部 EOT尾部 数据帧中出现后面加入ESC
• 零比特填充 5110， 用01111110标志首尾
• 违规编码 IEEE 802采用 Manchester编码 中11和00电平对没用用，使用作为起始。

3.3 差错控制

• 各种检错编码 CRC循环冗余码等等见书

  3.4 流量控制和可靠传输机制

  *链路层一般采用不可靠传输

• 流量控制方法有停等协议和滑动窗口协议，停等就是滑动窗口发送和接受窗口都为1；

• 停止等待：发送一帧，等到收到接收方发送的确认帧才能发送下一帧
• 滑动窗口：发送方有一组可以发送的帧组，只有边界帧发送并且接收到确认，窗口才可以向前滑动；接受窗口控制那些帧可以发送和不可以发送。

  实现可靠传输

  使用自动重传(ARQ)：有停等ARQ，后退NARQ，以及选择性重传ARQ；

流量控制与可靠传输控制

(2012年联考) 两台主机之间的数据链路层采用了后退N帧协议（GBN）传输数据，数据的传输速率为16kbps，单向传播时延为270ms,数据帧的长度范围是128~512字节，接收方总是以数据帧等长的帧进行确认（即确认帧长度与发送的帧一样大）。为使信道利用率最高，帧序列的比特数至少是（B） A.5 B.4 C.3

GBN协议重点总结：

SR协议重点总结

信道效率与信道吞吐率

• 信道效率指发送数据的时间占总的周期的比率；周期是指发送方从发送开始到收到确认帧的时间；
• 信道吞吐率指信道效率*发送方发送速率；

3.5 介质访问控制

信道划分技术

• 时分复用(Time Division Multiplexing)
• 频分复用(Frequency Division Multiplexing)
• 波分复用(Wavelength Division Multiplexing)
• 码分复用(Code Division Multiplexing)更常用(Code Division Multiple Access)

动态分配技术

• ALOHA,CSMA,CSMA/CD,CSMA/CA | ALOHA |
  1. 纯ALOHA：不检测就发送；超时等待一段时间重传；
  1. 时隙ALOHA：每个时隙开始时才能发送；时隙大小保证帧发送完毕；
  | | —- | —- | | CSMA |
  1. 1坚持-CSMA：一直监听，一空闲就发；
  1. p坚持-CSMA：一直监听，一空闲p概率发送；如果没有发送，推迟到下一个时间片开头；
  1. 非坚持CSMA：监听，空闲就发送；若忙，则等待随机时间后再发送；
  区别在于是否一直监听； | | CSMA/CD | 多了碰撞检测：先听后发，边听边发，冲突停发，随机重发； | | CSMA/CA | 碰撞避免：发送完成后继续监听一个帧间间隔 |

轮询访问技术

令牌在令牌环局域网传递，需要发送的主机持有该令牌，并发送帧，所有主机转发帧直到帧回到发送主机并被撤销；适用于高负载网络；

3.6 局域网

Local Area Network，同轴电缆，双绞线作为介质；

• 以太网
• 令牌环网

以太网

IEEE 802.3 ，DLX Ethernet V2规定；
特点？：1. 无连接的尽最大努力交付的工作方式，提供的是不可靠服务；

1. 采用Manchester编码，并且采用CSMA/CD的介质访问控制；

以太网是局域网的一种形式，在数据链路层帧，MAC帧；LLC层和MAC层；LLC现在基本不用；
一个MAC帧的格式：
前导码：8字节：接收端发送端同步时钟频率。
帧，开始 结束
目的地址，源地址，都是6字节（MAC地址是6字节）MAC地址也叫物理地址， 12个16进制表示，每一台机子都有唯一的MAC地址。世界上没有两台设备有相同的物理地址。
类型：2字节，使用何种协议。
数据：46-1500B，因为有最小帧长的限制，所以必须至少46字节，加上前面已经有的18字节正好是64字节，满足最小帧长。
校验码：海明码，奇偶校验…占5字节，CRC使用循环冗余码；

1. 以太网不适用CSMA/CD协议？

   1. 高速以太网 100BASE-T(TRIBLE双绞线)、千兆以太网，也可以全双工的方式运行；10GBit以太网，完全不支持CSMA/CD协议， 只能在全双工条件下运行；

2. WLAN IEEE 802.11无线局域网 CSMA/CA

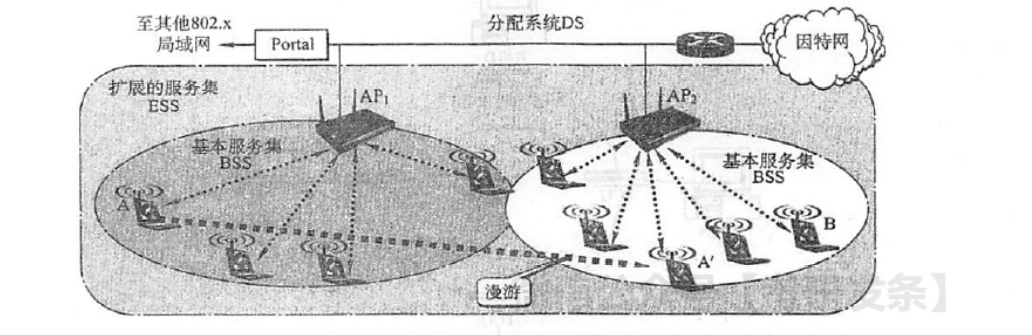

   1. 中心叫做AP，最小构件BSS，基本服务集；
   2.

令牌环网

令牌传递协议比照；
电缆和环接口耦合器相连。了解

3.7 广域网

PPP协议，HDLC协议，广域网和互联网和局域网的区别；
广域网不是互联网，互联网可以连接不同网络，二局域网只能连接相同网络；
广域网和局域网的区别：

1. 广域网是由结点交换机以及连接他们的链路形成的；局域网更多采用多点接入；
2. OSI广域网使用到网络层，局域网只使用最下面两层；

PPP协议

PPP帧格式问题，了解，基本不直接考，开始，结束，头几个字节，有无限制…
串行线路通信的面向字节的协议，只支持全双工

HDLC协议

面向bit，0bit插入法，帧的格式问题？

3.8 数据链路层的设备

网桥

是MAC层可以隔离网段，让各网段成为独立的碰撞域；
任务：转发帧，路径选择的功能，路由算法。

局域网交换机和工作原理

多端口网桥，将网络分为小冲突域。
检测帧源和目的地址，在路由表中查找路径。
特点：全双工方式，即插即用；

直通式和存储转发式；
直通：只检查目的地址
存储转发：通过检查帧正确性，再通过路由表进行选择。
