概览

!!! warning “”

  1. * 集中显示了集群基本信息、容量信息和统计信息
  2. * 可下载 kubeconfig 文件（将 kubeconfig 文件中 cluster.server 地址修改为 master 节点 IP）

overview-1

!!! warning “” 支持在 web 页面执行 kubectl 命令查询集群信息等操作

overview-2

节点

!!! warning “” 集中显示了集群所有节点的基础信息

node-1

!!! warning “” 点击节点，可查看节点标签、运行状态等具体信息

node-detail

!!! warning “驱散”

  1. * 驱散成功后，节点将处于不可调度状态
  2. * 安全模式: 如果节点拥有独立的 Pod 或临时的数据，它将被隔离但不会被驱散
  3. * 强制模式: 独立 Pods 和它们的数据将永久删除

node-cordon

!!! warning “激活” 撤销已驱散节点的不可调度状态

命名空间

!!! warning “”

  1. * 列表显示为集群中现有的 namespace，支持创建和删除操作
  2. * 系统默认和 kube-operator namespace 不支持删除

namespace-1

存储

!!! warning “” 设置存储提供商（provisioner）、存储类（storageclass）、持久卷（PersistentVolume）

storage-1

存储提供商

!!! warning “” 支持的类型有 nfs、external-ceph、rook-ceph、vsphere 和 oceanstor（华为 csi）

!!! info “”

  1. * nfs: 需要指定 nfs 服务端版本、IP 和共享目录
  2. * external-ceph: 创建成功之后，会在集群中初始化 ceph provisioner 相关 pod
  3. * rook-ceph: 需要指定 ceph 集群所需磁盘（集群所有节点都必须包含指定的磁盘，如sdb,sdc...）
  4. * vsphere: 集群服务器必须在指定 Folder 中（自动模式创建集群默认 Folder 为 kubeoperator），并且服务器名称要和集群 node 节点名称保持一致
  5. * oceanstor: 参考文档: https://github.com/Huawei/eSDK_K8S_Plugin/tree/master/docs/zh

存储类

!!! warning “” 内置 local volume 存储提供商，如需添加其他类型，需要提前创建对应类型的存储提供商

!!! info “external-ceph: 需要在 Kubernetes 中创建 admin 及 user 所需的 secret”

  1. ```
  2. # 可在 ceph 服务端通过以下命令获得 secret key
  3. ceph auth get-key client.admin
  5. # 创建 admin secret
  6. kubectl create secret generic ceph-admin-secret \
  7. --namespace=kube-system \
  8. --type=kubernetes.io/rbd \
  9. --from-literal=key=AQCtabcdKvXBORAA234AREkmsrmLdY67i8vxSQ==
  10. ```

持久卷

!!! warning “” 支持添加 hostpath 和 local volume 两种类型的持久卷，需要提前目标主机创建文件目录

事件

!!! warning “”

  1. * 支持查看目标 namespace 下的系统事件
  2. * 支持启用 node-problem-detector

cluster-events

日志

!!! warning “” 需要在【工具】页面开启 ElasticSearch 或 Loki 日志组件（不支持同时开启）

logging-1

监控

!!! warning “” 需要在【工具】页面开启 Prometheus 作为 Grafana 默认数据源

monitor-1

工具

!!! warning “” 提供 prometheus、kubeapps、grafana、elasticsearch、loki、dashboard、registry和chartmuseum 八种管理工具，可根据需要自定义安装

  1. !!! warning ""
  2.     * 点击启用按钮，可以设置 namespace 和是否启用存储等参数
  3.     * 失败状态下，可点击启用按钮重新设置参数提交（会触发更新操作）

tools-1

istio

!!! warning “” 默认安装版本为 1.8.0，ingress 和 egress 可根据需要手动开启

istio-1

备份恢复

!!! warning “”

  1. - 集群备份: 支持立即备份、定时备份（需要在系统设置中设置备份账号，并授权到目标项目）
  2. - 集群恢复: 支持备份列表文件恢复和本地备份文件恢复（上传 etcd 快照文件）

cluster-backup-1

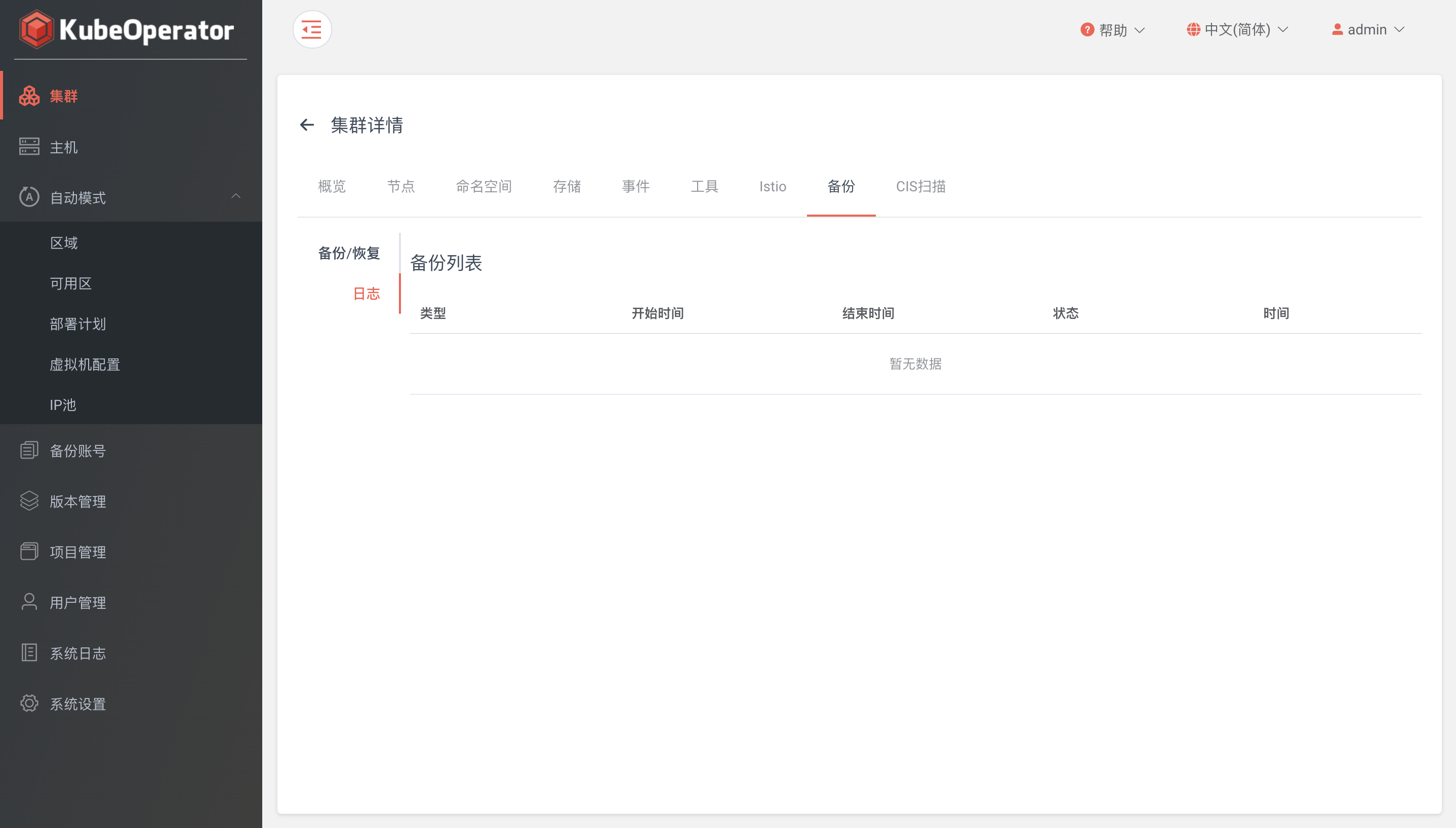

!!! warning “日志” 可以查看针对集群的备份、恢复记录以及任务执行异常时的错误日志

cluster-backup-2

CIS 扫描

!!! warning “” 通过 CIS 安全扫描功能，可以帮助集群管理员检查Kubernetes集群是否已经安全部署

cis-scan

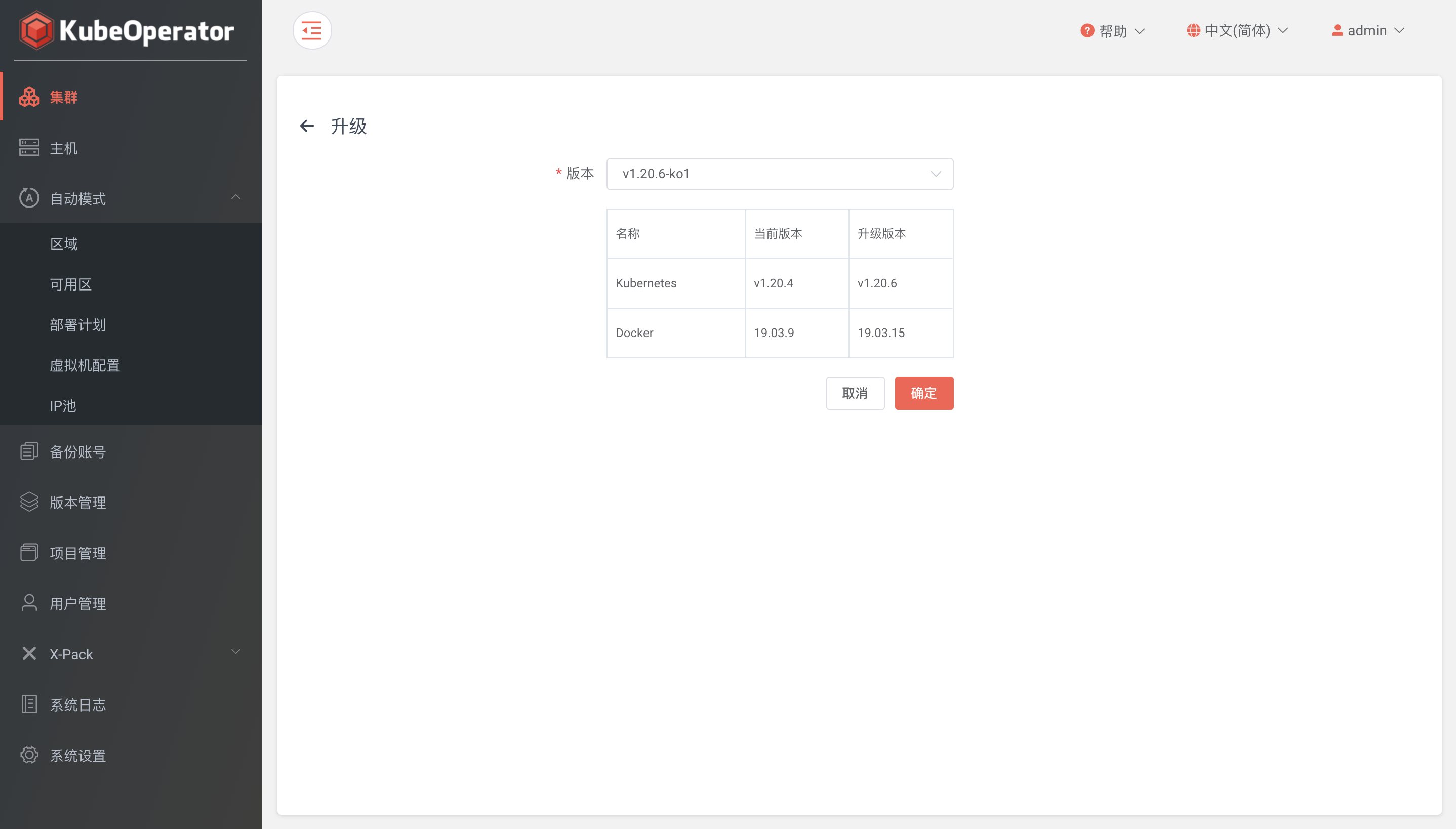

集群升级

!!! warning “”

  1. * 进入【项目】菜单，选中目标集群，点击【升级】按钮，选择要升级到的目标版本
  2. * 升级之前，会先检测当前 kubernetes 集群中 etcd、docker/containerd 和 kubernetes 版本，若检测结果为可升级，将会对 etcd、docker/containerd、kubernetes 进行统一升级，从而保证集群各组件之间的兼容性
  3. * 升级过程中，支持查看任务实时的日志输出

cluster-upgrade

集群扩容、缩容

!!! warning “worker 节点扩容”

  1. - 手动模式需要选择要添加的主机（主机需要在项目管理中授权到目标集群，并且主机状态为运行中）
  2. - 自动模式输入要扩容 worker 节点的数量

node-3

node-2

!!! warning “worker 节点缩容”

  1. * 自动模式: 将所选节点在集群中删除，然后删除所选节点虚拟机
  2. * 手动模式: 将所选节点在集群中删除，然后在所选节点执行卸载脚本(删除节点上安装的 k8s 集群所依赖的服务)
  3. * 强制删除: 将忽略脚本执行过程中的错误信息，强制删除数据

node-4

!!! warning “注意” 手动模式节点删除成功后，要手动重启该节点来删除虚拟网卡等信息

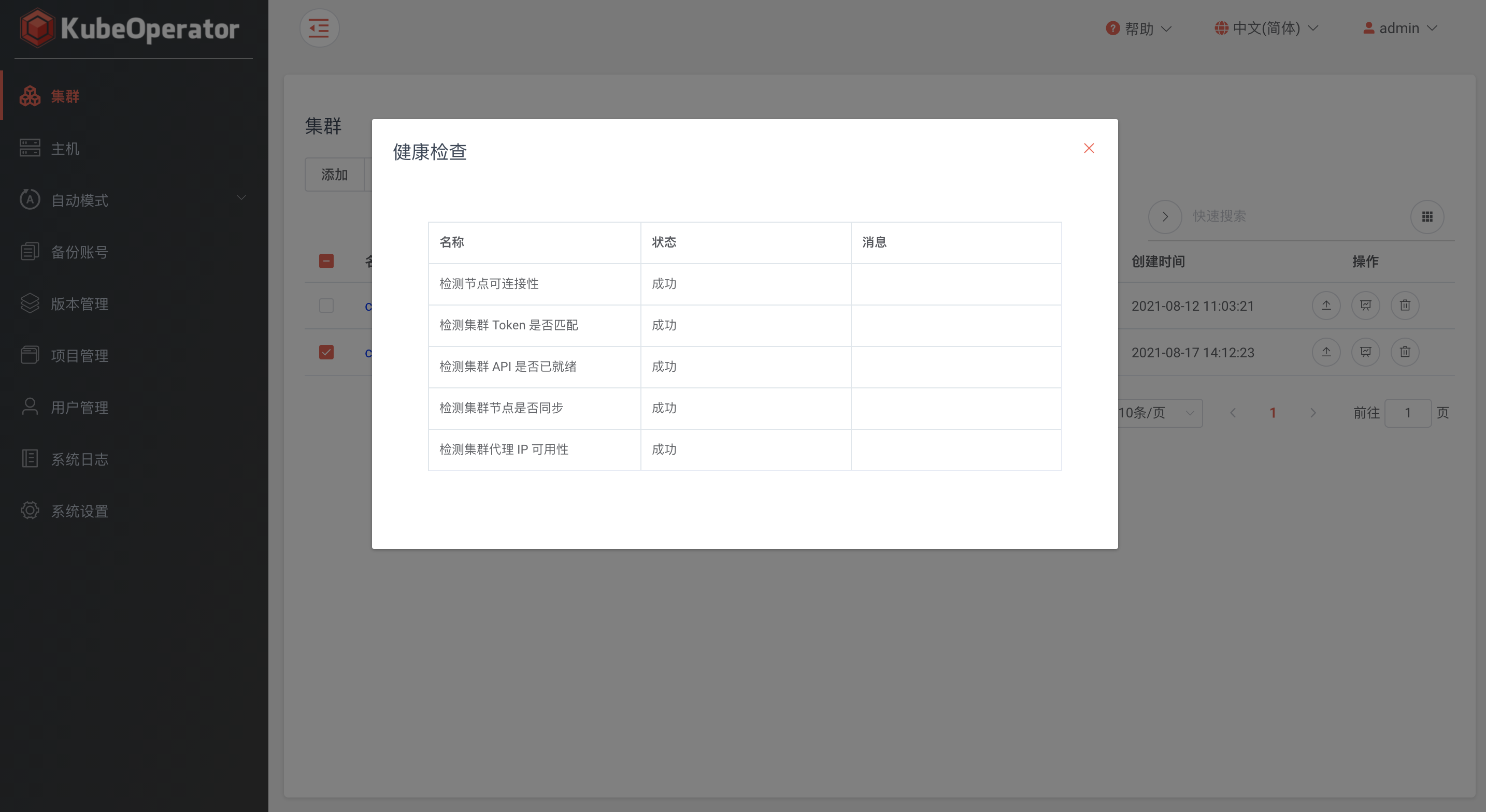

集群诊断、修复

!!! warning “诊断”

  1. * 检测节点可连接性
  2. * 检测集群 Token 是否匹配
  3. * 检测集群 API 是否已就绪
  4. * 检测集群节点是否同步
  5. * 检测集群代理 IP 是否匹配

cluster-diagnosis

!!! warning “修复” 存在异常状态的情况下，可点击修复按钮来修复相关问题

集群卸载

!!! warning “”

  1. * 自动模式: 删除 KubeOperator 创建的虚拟机
  2. * 手动模式: 在集群所有节点执行卸载任务，删除安装 k8s 集群所依赖的服务（集群卸载完成后，要手动重启节点来删除虚拟网卡等信息）
  3. * 强制删除: 如果 k8s 集群存在失联状态的节点，可勾选强制删除来删除集群

cluster-remove
