GSB-D04 应用指导书
版本V1.0
版权©2019
关于本手册
本手册介绍了GSB- D04模块 产品特性、产品展示、产品功能描述、硬件介绍、射频天线、尺寸的介绍,
包含以下章节。
章 | 标题 | 内容 |
---|---|---|
第1章 | 概述 | 概述功能特点和应用 |
第2章 | 产品特性 | 描述模块的特性参数 |
第3章 | 产品功能描述 | GSM状态灯示图、状态解释、工作流程、功能介绍 |
第4章 | 硬件介绍 | 列出了基本参数、管脚定义、接线方法、电路参考 |
第5章 | 射频天线 | 提供射频电路推荐设计、天线的选型 |
第6章 | 尺寸图 | 提供了产品的尺寸图、PCB 封装参考设计 |
一、 产品简介
GSB-D04是深圳酷宅科技有限公司(简称:酷宅科技)开发的一款用于4通道开关控制器的模块,以其低功
耗、紧凑设计和高稳定性满足客户需求。
GSB-D04模块是一个四频的GSM/GPRS模块,工作的频段为:GSM850MHz,EGSM900MHz,DCS1800MHz
和PCS1900MHz,支持GPRS multi-slot class 12和 GPRS 编码格式 CS- 1, CS- 2, CS- 3 and CS- 4。模块尺寸是
20mm x 20mm x 2.8 mm,可以满足用户应用中的对空间尺寸的要求,可以被集成到任何需要通过蜂窝网络进行
语音通话或者数据传输的系统或产品中去。模块的物理接口为58个贴片焊盘,具有常用的硬件接口,支持广泛的
功能应用。
二、产品特性
2.1、模块性能
模块性能说明
特性 | 说明 |
---|---|
供电 | 3.3V ~ 4.6V (推荐电压3.8V) |
频段 | 1、四频:GSM850,EGSM900,DCS1800 ,PCS1900。 2、模块可自动搜寻频率。 3、符合 GSM Phase 2/2+。 |
发射功率 | 1、Class 4(2W):GSM850,EGSM900。 2、Class 1(1W):DCS1800,PCS1900。 |
温度范围 | 1、工作温度范围:-40°C to +80°C 2、存储温度:-40°C to +125°C |
GPRS 数据特性 | 1、GPRS 数据下行传输:最大 85.6 kbps 2、GPRS 数据上行传输:最大 85.6kbps 3、 编码格式:CS-1,CS-2,CS-3 和 CS-4 4、支持通常用于 PPP 连接的 PAP(密码验证协议)协议 5、内嵌 TCP/IP 协议 6、支持非结构化补充数据业务 (USSD) |
SIM 卡接口 | 支持 SIM 卡:1.8V,3V |
天线接口 | 天线焊盘 |
串口和调试口 | 1、 主串口 2、 调试串口 3、 辅助串口 |
通讯录管理 | 支持类型:SM, FD, LD, RC, ON, MC. |
SIM 应用工具包 | 支持 SAT class 3, GSM 11.14 Release 99 |
实时时钟(RTC) | 支持 |
物理尺寸 | 尺寸:20mm x 20mm x 2.8mm |
2.2、编码格式及速率
编码格式 | 1 Timeslot | 2 Timeslot | 4 Timeslot |
---|---|---|---|
CS-1: | 9.05kbps | 18.1kbps | 36.2kbps |
CS-2: | 13.4kbps | 26.8kbps | 53.6kbps |
CS-3: | 15.6kbps | 31.2kbps | 62.4kbps |
CS-4: | 21.4kbps | 42.8kbps | 85.6kbps |
2.3、模块的工作频段
频段 | 接收 | 发射 |
---|---|---|
GSM850 | 869~894MHz | 824~849MHz |
EGSM900 | 925~960MHz | 880~915MHz |
DCS1800 | 1805~1880MHz | 1710~1785MHz |
PCS1900 | 1930~1990MHz | 1850~1910MHz |
2.4、绝对最大值
参数 | 最小 | 最大 | 单位 |
---|---|---|---|
VBAT | 3.3 | 4.6 | V |
IBAT | 0 | 3 | A |
Vio | - 0.3 | 3.0 | V |
Ii | - | 8 | mA |
Io | - | 8 | mA |
2.5、额定值
参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|---|
VBAT | 最小与最大之间 | 3.3 | 3.8 | 4.6 | V |
VPAD | 电压工作范围 | 2.6 | 2.8 | 3.0 | V |
Vio | 电压工作范围 | 2.6 | 2.8 | 3.0 | V |
I BAT(平均电流) | 掉电模式 | - | - | 30 | uA |
待机模式 | - | - | 20 | mA | |
数传模式:EGSM900DSC1800 | — | — | 440280 | mA | |
I BAT | 峰值电流 | 1.6 | 1.7 | 2 | A |
三、产品功能描述
3.1、GSM模块状态灯闪烁方式说明
GSM设备状态灯的闪烁方式表征设备当前的状态,具体状态包括以下六种:
设备状态与GSM状态灯闪烁方式关系示意图
GSM状态灯的闪烁特征以2秒为一个周期,如图所示,高电平灯亮,低电平灯灭。各状态详解:
A. Normal : 设备正常工作,与云服务器连接正常。此时可以通过APP操控设备。在其它任何模式下,都无法通过
APP操控设备。
B. No GPRS:设备无法连接到网络供应商的网络。
C. No Server:设备已经连接上网络,但是未连上服务器。
D. Unregistered:表示设备已经连上服务器,但是还没有被绑定到任何账户下。一般的,设备需要与易微联账号
绑定才可与云服务器通信。在易微联APP“添加设备”扫描设备附带的二维码可完成添加。
E. Upgrade:表示设备正在固件升级。
F. 设备尚未激活。GSM设备出厂时,为防止未知情况的流量消耗。需用户完成一次激活操作才可正常联网使用。
3.2、GSM模块的基本工作流程
3.2.1、 配置
激活:GSM设备出厂时,为防止未知情况的流量消耗。需用户完成一次激活操作才可正常联网使用。长按设
备端激活按键5S,至设备进入上节所述B状态。
注册:设备需要与易微联账号绑定才可与云服务器通信。在易微联APP“添加设备”扫描设备附带的二维码完成
设备与账户绑定。
3.2.2、上线
设备模块从上电到连接服务器,需经历以下流程:
- 搜索、连入网络服务商提供的网络。
连接服务器。
注册设备信息。
获取设备应用参数,保持在线 。
以上各个步骤,当连接/获取失败时,均有相应的退避策略和重连接机制。确保设备稳定、实时在线。
3.2.3、 升级
模块设备连接升级服务器,下载最新版本固件,实现设备的在线升级。
3.3、功能特性
出厂初始状态为关。支持本地开关和远程开关,支持扫二维码进行配置,支持定时和上电态配置。
3.3.1、扫二维码进行配置。
3.3.2、定时
这个是最普通的定时设置,让用户可以设置这个设备的工作日程。比如那一天几点几分动或者关闭,或者每周
三几点几分启动或者关闭等。跟闹钟的设置类似,尤其是对重复在某些时刻要运行的设备,定时后使用起来非常方
便。
3.3.3、上电状态配置
上电状态分别有:上电保持、上电开、上电关。
上电保持: 上电后保持上一次断电时开关的状态。
上电开: 上电后开关默认是开启状态。
上电关: 上电后开关默认是关闭状态。
四、硬件介绍
4.1、模块管脚说明
模块管脚顺序图:
模块管脚功能说明:
序号 | Pin 脚名称 | 功能说明 |
---|---|---|
1,16,35,41,42,44, 45,50,51,54,55,57, |
GND | 接地 |
52,53 | VBAT | 直流电源供电,Vmax=4.6V,Vmin=3.3V,Vnorm=3.8V注:本模块是单电源供电。电源必须能提供足够的电流以保证在猝发模式时高达 2A 的峰值电流。 |
17 | VRTC | 实时时钟电源:当系统电源VBAT 掉电时,VRTC通过外部备用电池供电。当VBAT有电而且后备电池电压过低时给后备电池充电。Vmax=3.15V,Vmin=2.0V,Vnorm=3.0V Iout(max)= 300uA,Iin=2 uA 注:如果使用,应该在VRTC引脚上接电池。否则 VRTC引脚保持悬空。 |
38 | VPAD | 2.8V I/O电源输出:Vmax=3.0V,Vmin=2.6V,Vnorm=2.8V Iout(max)= 20mA 注:模块的IO电平均在2.8V,所以外部上拉电源可以选择VPAD。当模块处于关机状态下时,此电源也将关闭。所以可以在该脚连接LED作为模块开机指示。如果没有使用,保持悬空。 |
43 | RF_ANT | 天线接口 |
58 | PERKEY | 通过拉低PWRKEY开启和关闭模块 ,内部已上拉。 |
49 | TX | 烧录数据 |
48 | RX | 烧录数据 |
36 | DTX | 烧录/调试串口 |
37 | DRX | 烧录/调试串口 |
34 | VSIM | SIM卡电源,DC 1.8V/3.0V。 |
33 | SIM_RST | SIM卡复位信号 |
31 | SIM_CLK | SIM卡时钟信号 |
32 | SIM_DIO | SIM卡数据信号 |
19 | RST | 外部复位输入(低电平有效) 注:如果没有用到,可以保持悬空。 |
4 | GPIO21 | 网络状态指示灯输出口(高电平点亮) |
5 | GPIO23 | 通道1的开关控制输出管脚(高有效)。 |
8 | GPIO24 | 通道2的开关控制输出管脚(高有效)。 |
15 | GPIO25 | 通道3的开关控制输出管脚(高有效)。 |
23 | GPIO26 | 通道4的开关控制输出管脚(高有效)。 |
22 | GPIO27 | 通道1按键输入管脚(低有效),可控制GPIO23输出高低电平,外部需上拉,默认高电平。 |
24 | GPIO28 | 通道2按键输入管脚(低有效),可控制GPIO24输出高低电平,外部需上拉,默认高电平。 |
25 | GPIO30 | 通道3按键输入管脚(低有效),可控制GPIO25输出高低电平,外部需上拉,默认高电平。 |
27 | GPIO32 | 通道4按键输入管脚(低有效),可控制GPIO26输出高低电平,外部需上拉,默认高电平。 |
2,3,6,7,9,10,11,12,13, 14,18,20,21,26,28,29, 30,39,40,46,47,56, |
NC | NC |
4.2、模块供电
本模块采用VBAT单电源供电,电压范围为3.4V~4.5V。在特定情况下,比如连接网络过程,有10ms峰值
电流会增加到2A左右,有可能导致电压瞬间跌落。因此,电源必须能提供至少2A的电流。建议靠近模块VBAT接口
处增加一个储能电容。该电容推荐值为100µF,需用低ESR电容。建议采用一个100µF钽电容(低ESR)和一个(1µF
~10µF) 的陶瓷电容并联。PCB布局时,电容应尽可能靠近模块的VBAT引脚。

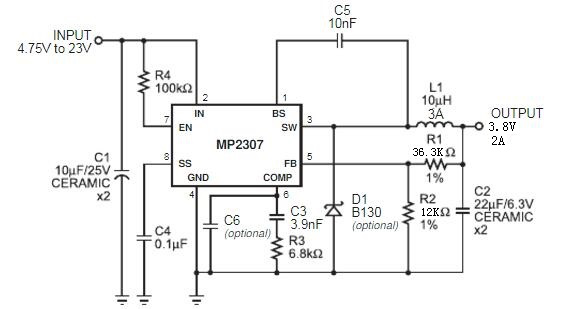

下图是模块供电的参考设计电路。因为设计的输出为3.8V,所以也可以采用线性稳压器来实现。模块也可
以直接用3.7V的锂离子单电池供电。(特别注意:镍镉或者镍锰电池的最大电压会超过模块的绝对最大电压并且
损坏模块,所以在使用这类电池时要特别小心。)
![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/MP2307%20%E5%BA%94%E7%94%A8%E7%94%B5%E8%B7%AF%E5%9B%BE.bmp)
模块供电参考电路
4.3、模块开关机
4.3.1、模块开机
模块的开机由PWRKEY引脚控制,在PWRKEY引脚加低脉冲触发开机,用户可以通过把PWRKEY信号拉低然后
拉高来开机。此引脚已在模块内部上拉。
建议PWRKEY拉低的时间要大于1.5s。如果PWRKEY拉低的时间小于1s,模块无法正常开机。
4.3.2、模块关机
本模块支持以下三种关机方法:
1、正常关机进程:使用PWRKEY引脚关机。
用户通过把PWRKEY 信号拉低3s时间然后放开来关机。
2、低压关机:一旦检测到VBAT电压低于阈值触发关机。
模块会持续的监测 VBAT 上的电压,如果VBAT上的电压≤3.5V,模块进入掉电模式,只有RTC处于激活状
态。
3、高温或者低温自动掉电:一旦检测到高温或者低温触发关机。
4.4、主要电源
模块除VBAT之外,还有两路电源接口:VRTC,VPAD。
4.4.1、VRTC 电源
模块RTC(Real Time Clock)的供电,可以使用一个大电容或电池(可充电的和不可充电的)来完成。用户可
以使用一颗纽扣电池或大电容直接接VRTC引脚。(如果未使用了RTC功能,VRTC引脚可以保持悬空。)
![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/RTC%E7%94%B5%E6%BA%90%E5%BA%94%E7%94%A8%E7%94%B5%E8%B7%AF.bmp)

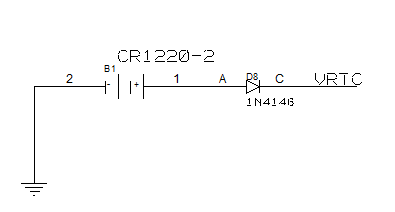

RTC电源
用户使用不可充电纽扣电池时,使用如图接法。
用户使用可充电电池或大电容时,去掉二极管,直接连接VRTC引脚。
**注:使用可充电电池方案,接外部电源供电时,VRTC是使用外部电源供电,同时为可充电电池充电。断**
**电后,可充电电池继续为VRTC供电。**
4.4.2、VPAD电源
VPAD电源接口可以提供2.8V供电电压,输出电流可达20mA(最大值),可以用于外部设备的电平驱动或
其他应用。当模块处于关机状态下时,此电源也将关闭。
**注:本模块的IO管脚电平均在2.8V,所以外部上拉电源可以选择VPAD。**
五、射频天线
5.1、射频电路推荐设计
本模块提供天线接口引脚,外部主板应该使用微带线或者其他类型的可以控制特征阻抗为50±10%欧姆的
射频走线与模块的天线引脚连接。
模块的射频管脚是RF_ANT。LAYOUT时我们推荐使用π 型匹配电路 (3 颗器件的规格可以使用
0603/0402),默认的串联器件为0ohm,其他2颗不贴。在实际中,可以通过调整这个电路优化整机射频性能。
π 型匹配电路
在PCB走线时,此射频走线控制50Ω±10% 。ST86的射频性能与此走线息息相关。在PCB板上,影响此走
线阻抗的因素有:
走线的宽度和厚度
介质介电常数和厚度
- 焊盘的厚度
- 与地线的距离
- 附近的走线
**例1:**
2层PCB板,板厚:1.6mm
如下图所示,白色的是ST86的50Ω 阻抗控制线。它走在表层,线宽43mil,离旁边的地(红色)的距离是
8mil,射频走线的正下方是它参考层,一般都是大片的地(蓝色)。射频走线的旁边都要有大片的铺铜,并且沿
着走线方向,尽量多的打上地孔。在射频走线和它的参考地旁边,不要有其他任何走线或器件。
50Ω 阻抗控制线示图
50Ω 阻抗的理论计算:单位(mil)
50Ω 阻抗的理论计算示图
Er1,T1,C1,C2,CEr参数一般有工厂确认,每个工厂的工艺和材质有略微差异,需要和板厂确认。
H1为PCB厚度,W1为线宽,D1为线到旁边GND的距离。 实际生产中要考虑到误差的存在。
例2:
2层PCB,板厚1.0mm
线宽是35mil,线到旁边的GND的间距是8mil。
50Ω 阻抗控制线示图
50Ω 阻抗的理论计算:单位(mil)
5.2、天线
5.2.1、外置天线
外置天线设计比较简单,天线空间大,性能容易保证。此种天线多为SMA接口或IPEX接口。
外置天线实物图
5.2.2、内置天线
内置天线一般分为两种: PIFA天线和单极天线(mono-pole), 内置天线有可能会在产品内部形成干扰等
潜在问题,在设计中就具有较多的要求。
内置天线设计要点:
① 天线的位置(即辐射空间):一般要求在角落或者靠边的地方,尽量远离磁性物体,比如喇叭、马达 等
② 天线的空间:不同的频段(比如四频就需要比双频更大的空间),不同的样式具有不同的需求
③ 天线的馈点设计(天线的连接焊盘):与天线样式有关。
注意:天线的馈点最好与天线厂工程师沟通后再进行设计。
PIFA天线:PIFA天线在设计中,需要天线下方有参考地,通过参考地来加强天线的抗干扰能力,同时可以
很容易的达到SAR的设计要求。
六、尺寸图
6.1、模块实物、外形尺寸图
![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/GSB-D%20%E6%A8%A1%E5%9D%97%E6%AD%A3%E9%9D%A2%E5%AE%9E%E7%89%A9%E5%9B%BE.bmp)

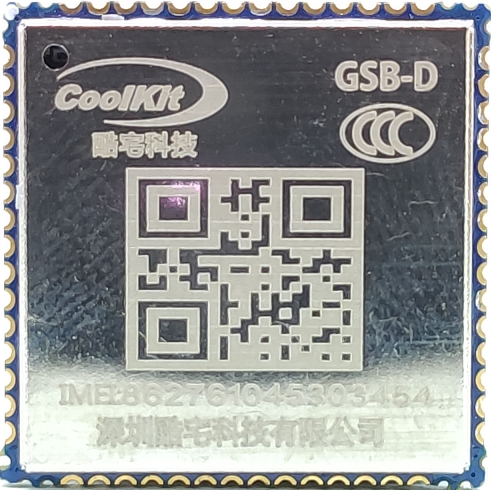

模块顶视图
模块低视图
模块外形尺寸图
6.2、模块封装尺寸图
封装尺寸图:
