1、记录结构

1.1、InnoDB行格式

我们平时是以记录为单位来向表中插入数据的，这些记录在磁盘上的存放方式也被称为行格式或者记录格式。设计InnoDB存储引擎的大叔们到现在为止设计了4种不同类型的行格式，分别是Compact、Redundant、Dynamic和Compressed行格式，随着时间的推移，他们可能会设计出更多的行格式，但是不管怎么变，在原理上大体都是相同的。

指定行格式的语法

我们可以在创建或修改表的语句中指定行格式：
CREATE TABLE 表名 (列的信息) ROW_FORMAT=行格式名称 ALTER TABLE 表名 ROW_FORMAT=行格式名称

比如我们在xiaohaizi数据库里创建一个演示用的表record_format_demo，可以这样指定它的行格式：

  1. mysql> USE xiaohaizi;
  2. Database changed
  4. mysql> CREATE TABLE record_format_demo (
  5. ->     c1 VARCHAR(10),
  6. ->     c2 VARCHAR(10) NOT NULL,
  7. ->     c3 CHAR(10),
  8. ->     c4 VARCHAR(10)
  9. -> ) CHARSET=ascii ROW_FORMAT=COMPACT;
  10. Query OK, 0 rows affected (0.03 sec)
  13. mysql> INSERT INTO record_format_demo(c1, c2, c3, c4) VALUES('aaaa', 'bbb', 'cc', 'd'), ('eeee', 'fff', NULL, NULL);
  14. Query OK, 2 rows affected (0.02 sec)
  15. Records: 2  Duplicates: 0  Warnings: 0
  16. 现在表中的记录就是这个样子的：
  18. mysql> SELECT * FROM record_format_demo;
  19. +------+-----+------+------+
  20. | c1   | c2  | c3   | c4   |
  21. +------+-----+------+------+
  22. | aaaa | bbb | cc   | d    |
  23. | eeee | fff | NULL | NULL |
  24. +------+-----+------+------+
  25. 2 rows in set (0.00 sec)
  26. mysql>

1.2、COMPACT行格式

废话不多说，直接看图：

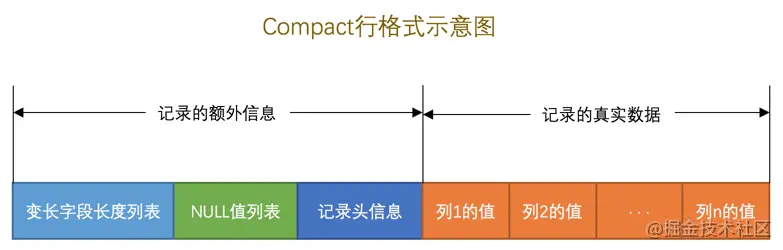

Mysql表 - 图1
大家从图中可以看出来，一条完整的记录其实可以被分为记录的额外信息和记录的真实数据两大部分，下边我们详细看一下这两部分的组成。

记录的额外信息

这部分信息是服务器为了描述这条记录而不得不额外添加的一些信息，这些额外信息分为3类，分别是变长字段长度列表、NULL值列表和记录头信息，我们分别看一下。

变长字段长度列表

我们知道MySQL支持一些变长的数据类型，比如VARCHAR(M)、VARBINARY(M)、各种TEXT类型，各种BLOB类型，我们也可以把拥有这些数据类型的列称为变长字段，变长字段中存储多少字节的数据是不固定的，所以我们在存储真实数据的时候需要顺便把这些数据占用的字节数也存起来，这样才不至于把MySQL服务器搞懵，所以这些变长字段占用的存储空间分为两部分：

  1. 真正的数据内容
  2. 占用的字节数

2、数据页结构

2.1、InnoDB页简介

InnoDB是一个将表中的数据存储到磁盘上的存储引擎，所以即使关机后重启我们的数据还是存在的。而真正处理数据的过程是发生在内存中的，所以需要把磁盘中的数据加载到内存中，如果是处理写入或修改请求的话，还需要把内存中的内容刷新到磁盘上。而我们知道读写磁盘的速度非常慢，和内存读写差了几个数量级，所以当我们想从表中获取某些记录时，InnoDB存储引擎需要一条一条的把记录从磁盘上读出来么？不，那样会慢死，InnoDB采取的方式是：将数据划分为若干个页，以页作为磁盘和内存之间交互的基本单位，InnoDB中页的大小一般为 16 KB。也就是在一般情况下，一次最少从磁盘中读取16KB的内容到内存中，一次最少把内存中的16KB内容刷新到磁盘中。
