介绍 docker 可视化管理软件与容器监控

Portainer：

Portainer 是一款轻量级的应用，它提供了图形化界面，用于方便地管理Docker环境，包括单机环境和集群环境

下载安装：

按照官方文档步骤进行安装即可，如果需要打开 HTTP 端口，必须添加 -p 9000:9000
—restart=always 的意思是如果 docker 重启，该容器也进行重新启动

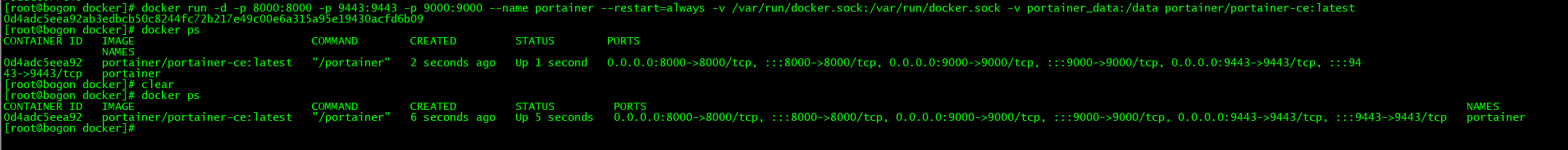

docker run -d -p 8000:8000 -p 9443:9443 -p 9000:9000 --name portainer --restart=always -v /var/run/docker.sock:/var/run/docker.sock -v portainer_data:/data portainer/portainer-ce:latest

软件介绍：

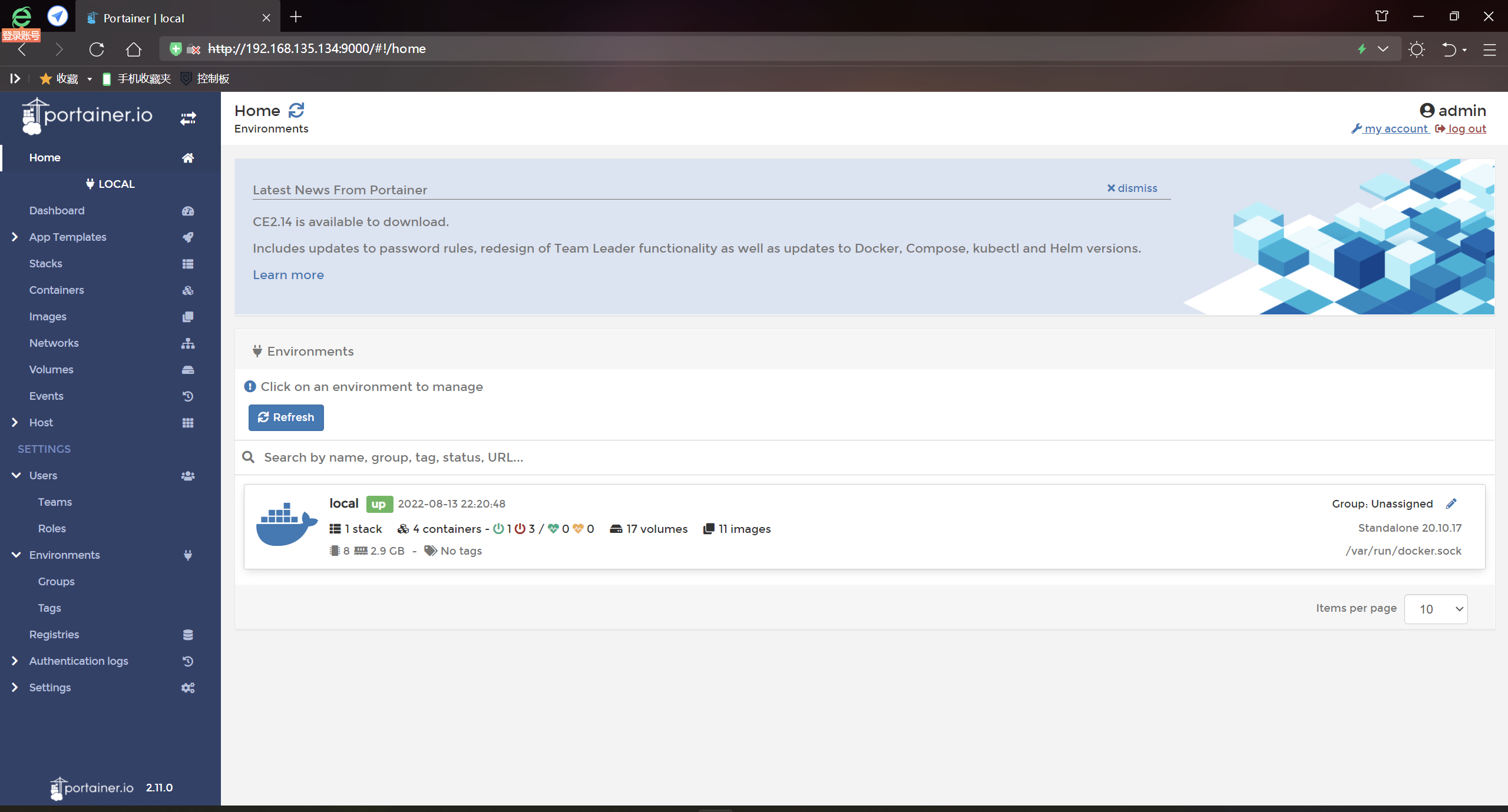

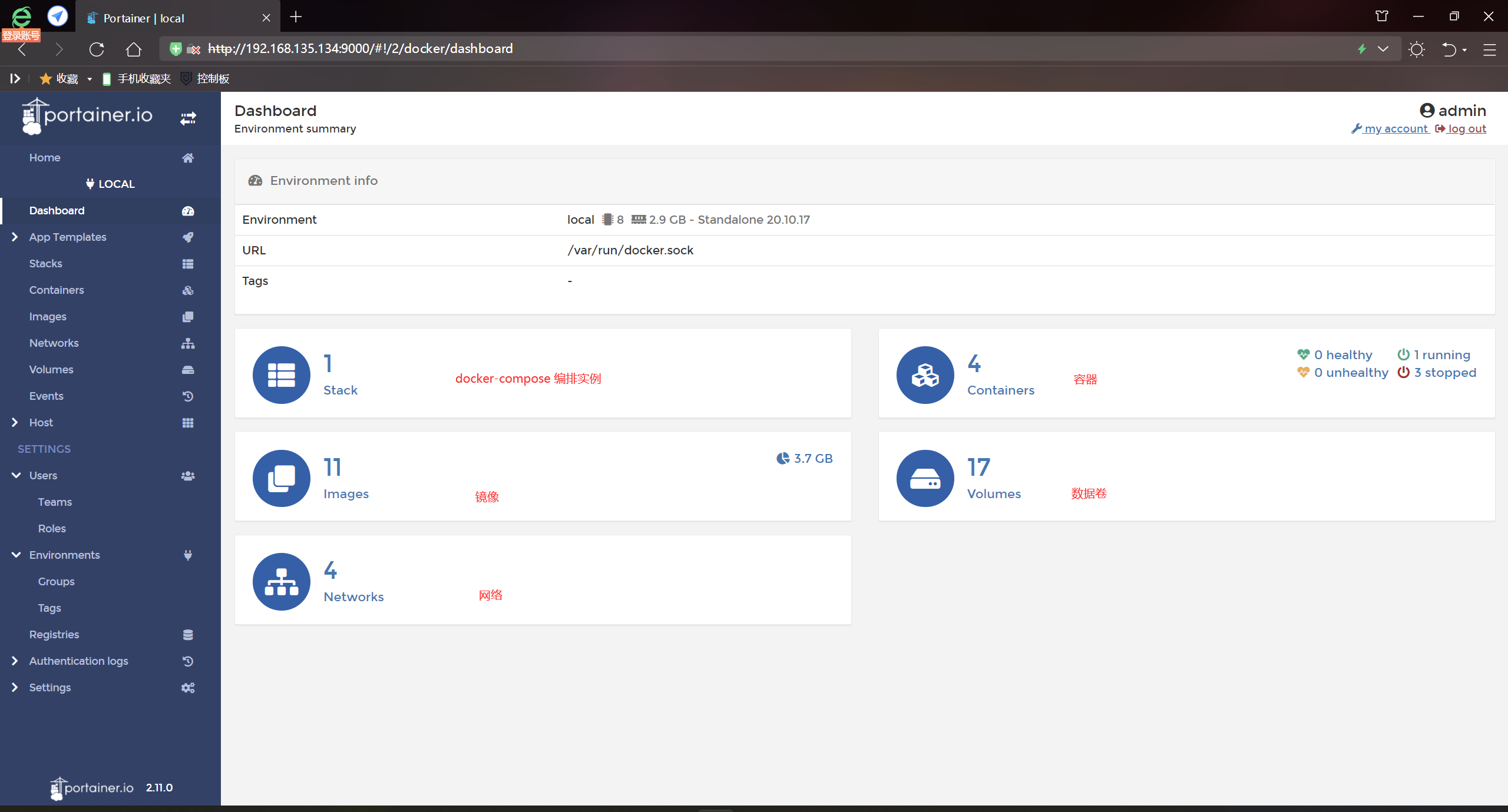

访问 9000 端口，第一次访问需要设置密码，密码长度为八位

创建Nginx：

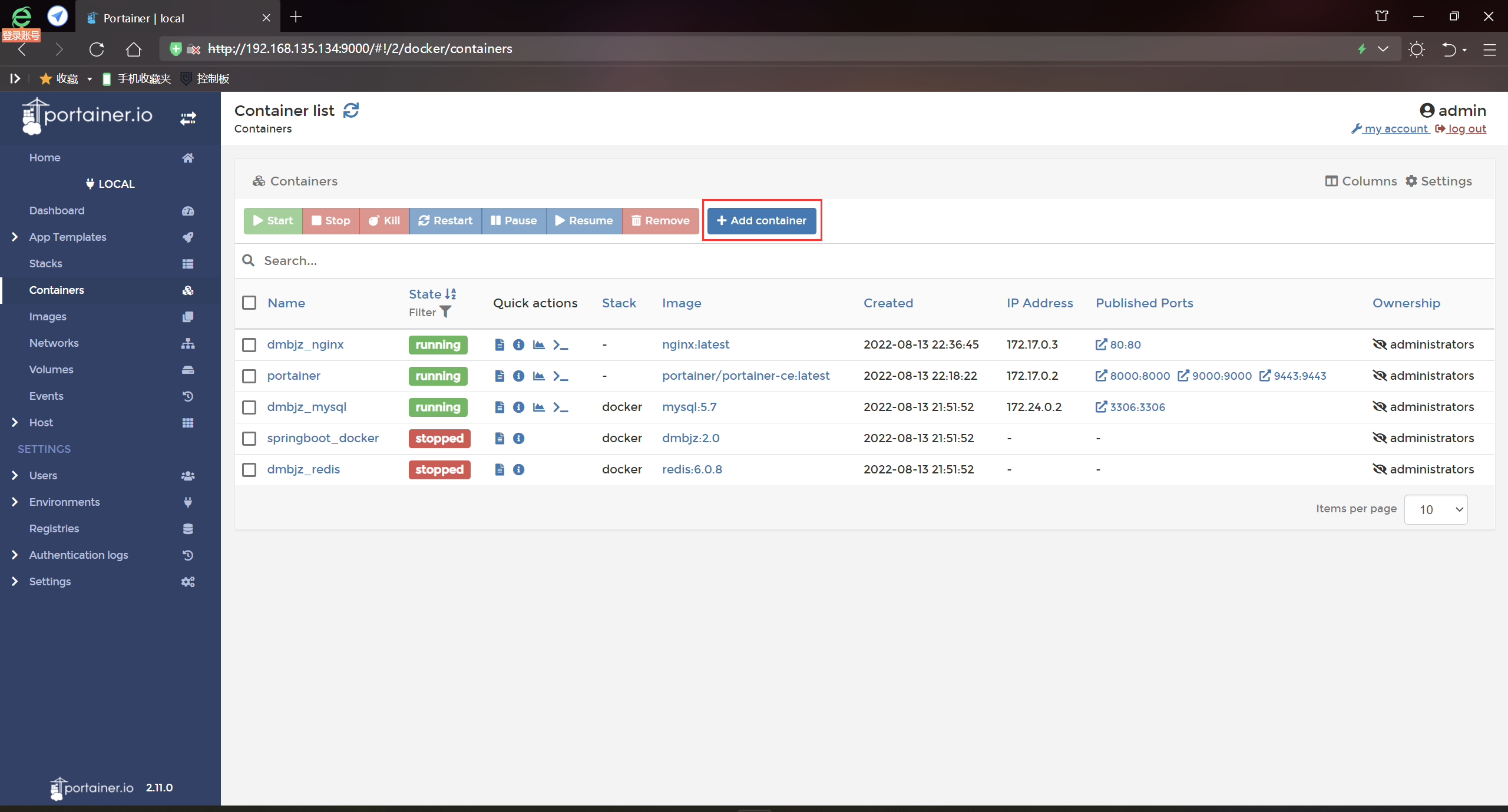

演示在容器页中创建 nginx 容器

CAdvisor + InfluxDB+Granfana：

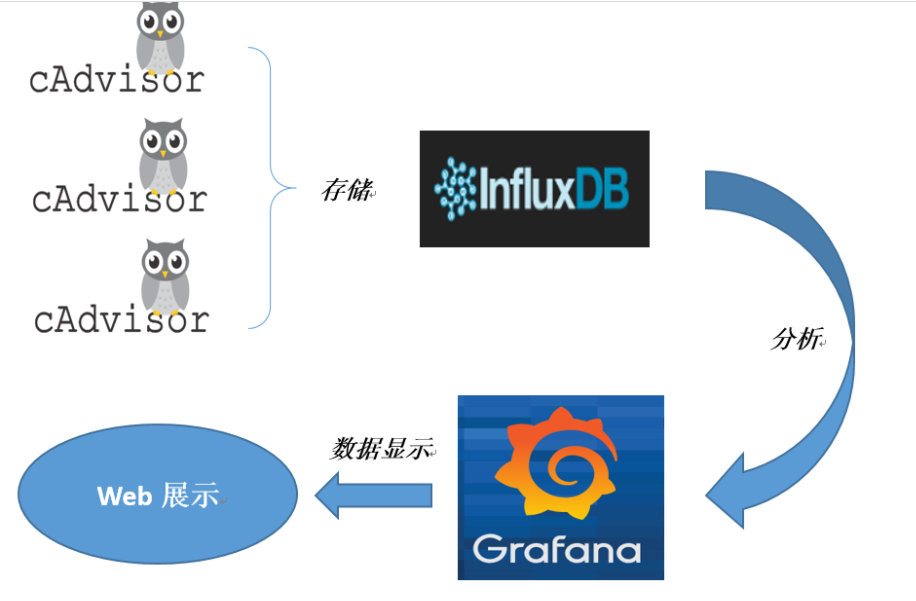

由于 CAdvisor 记录的数据保存的时间太短，且监控不够全面，因此需要配合 InfluxDB 与 Granfana 进行使用，该监控平台方案简称 CIG
原生命令是 docker stats、docker info 等

软件介绍：

cAdvisor：

CAdvisor 是一个容器资源监控工具包，同时提供了WEB页面用于查看容器的实时运行状态。CAdvisor默认存储2分钟的数据，而且只是针对单物理机。不过提供了很多数据集成接口，支持 InfluxDB、Redis、Kafka、Elasticsearch 等集成，可以加上对应配置将监控数据发往这些数据库存储起来
主要有两点：

  1. 展示Host和容器两个层次的监控数据
  2. 展示历史变化数据

InfluxDB：

InfluxDB 是用Go语言编写的一个开源分布式时序事件和指标数据库，无需外部依赖。CAdvisor 默认只在本机保存最近2分钟的数据，为了持久化存储数据和统一收集展示监控数据，需要将数据存储到 InfluxDB 中 InfluxDB 专门用于存储时序相关数据，很适给存储 CAdvisor 的数据。且 CAdvisor 本身已提供了 InfluxDB 的集成方法，在启动容器时指定配置即可
主要功能如下：

  1. 基于时间序列，支持与时间有关的相关函数（ 如最大、最小、求和等 ）
  2. 可度量性：可以实时对大量数据进行计算
  3. 基于事件：它支持任意的事件数据

Granfana：

Grafana 是一个开源的数据监控分析可视化平台，支持多种数据源配置和丰富的插件及模板功能，支持图表权限控制和报警
主要功能如下：

  1. 灵活丰富的图形化选项
  2. 可以混合多种风格
  3. 支持白天和夜间模式
  4. 多个数据源

创建CIG：

编写 docker-compose.yml ：

创建 CIG 所需 docker-compose.yml 文件

version: '3.1'
volumes:
  grafana_data: {}
services:
 influxdb:
  image: tutum/influxdb:0.9
  restart: always
  environment:
    - PRE_CREATE_DB=cadvisor
  ports:
    - "8083:8083"
    - "8086:8086"
  volumes:
    - ./data/influxdb:/data
 cadvisor:
  image: google/cadvisor
  links:
    - influxdb:influxsrv
  command: -storage_driver=influxdb -storage_driver_db=cadvisor -storage_driver_host=influxsrv:8086
  restart: always
  ports:
    - "8080:8080"
  volumes:
    - /:/rootfs:ro
    - /var/run:/var/run:rw
    - /sys:/sys:ro
    - /var/lib/docker/:/var/lib/docker:ro
 grafana:
  user: "104"
  image: grafana/grafana
  user: "104"
  restart: always
  links:
    - influxdb:influxsrv
  ports:
    - "3000:3000"
  volumes:
    - grafana_data:/var/lib/grafana
  environment:
    - HTTP_USER=admin
    - HTTP_PASS=admin
    - INFLUXDB_HOST=influxsrv
    - INFLUXDB_PORT=8086
    - INFLUXDB_NAME=cadvisor
    - INFLUXDB_USER=root
    - INFLUXDB_PASS=root

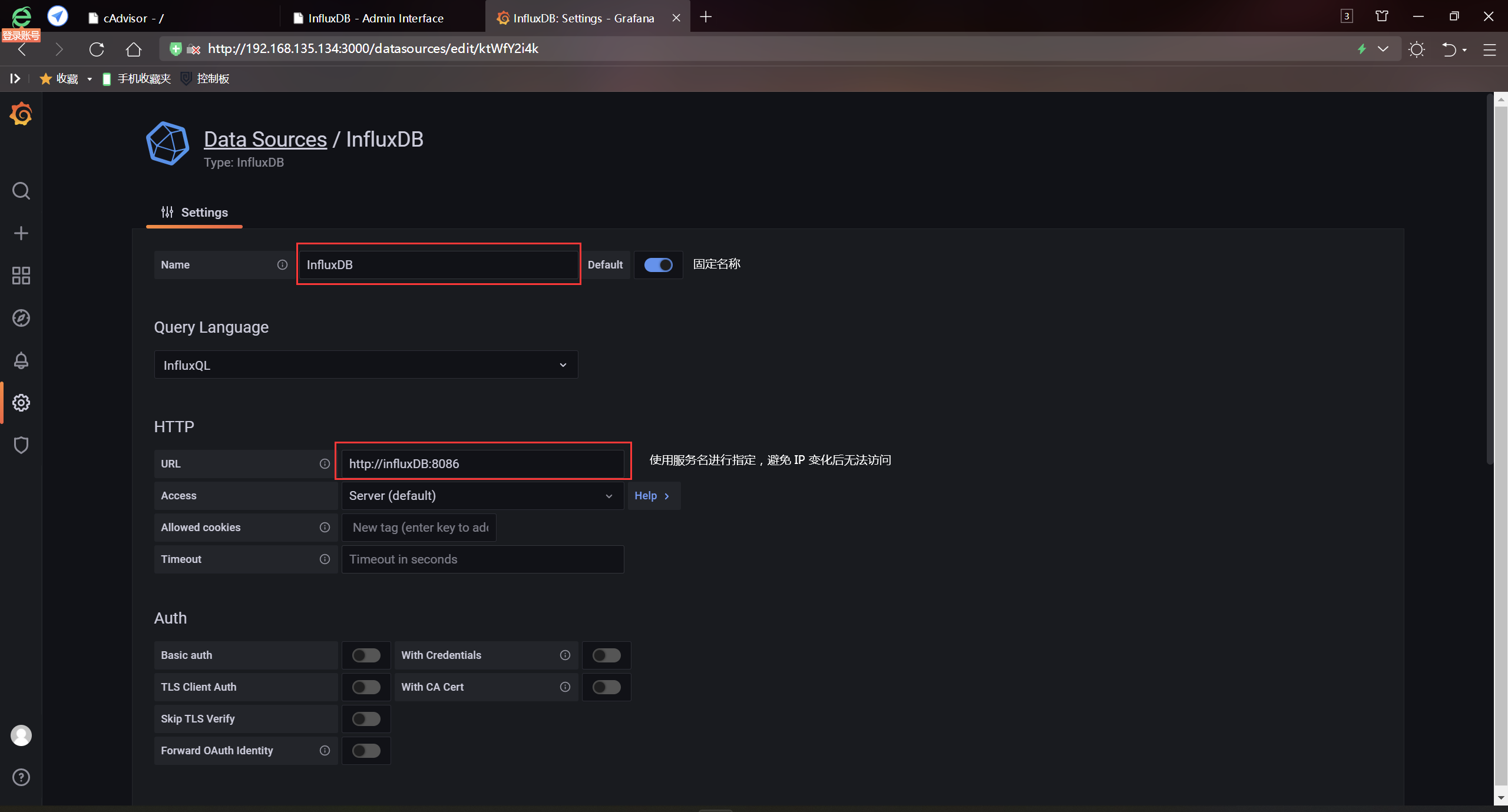

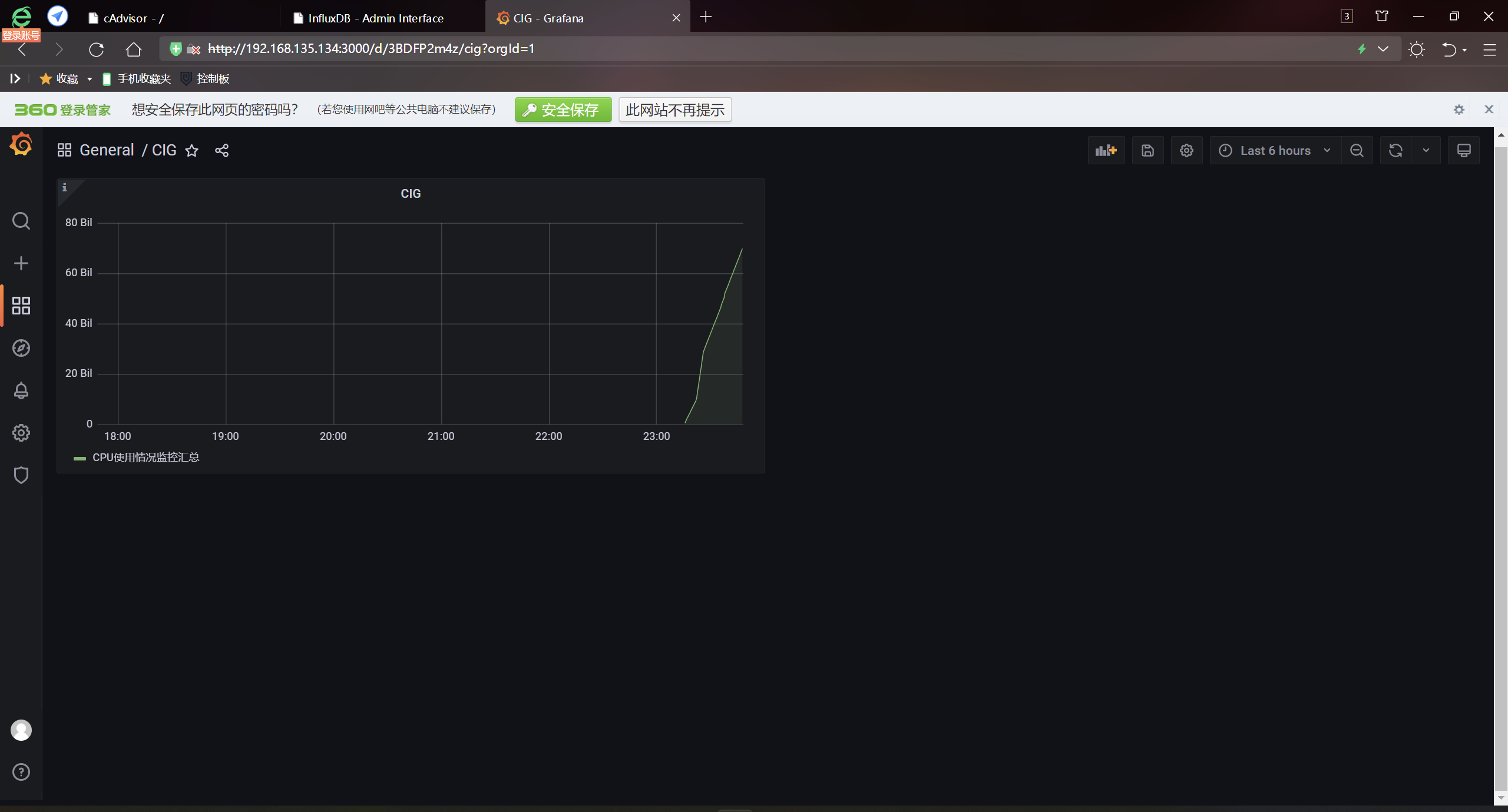

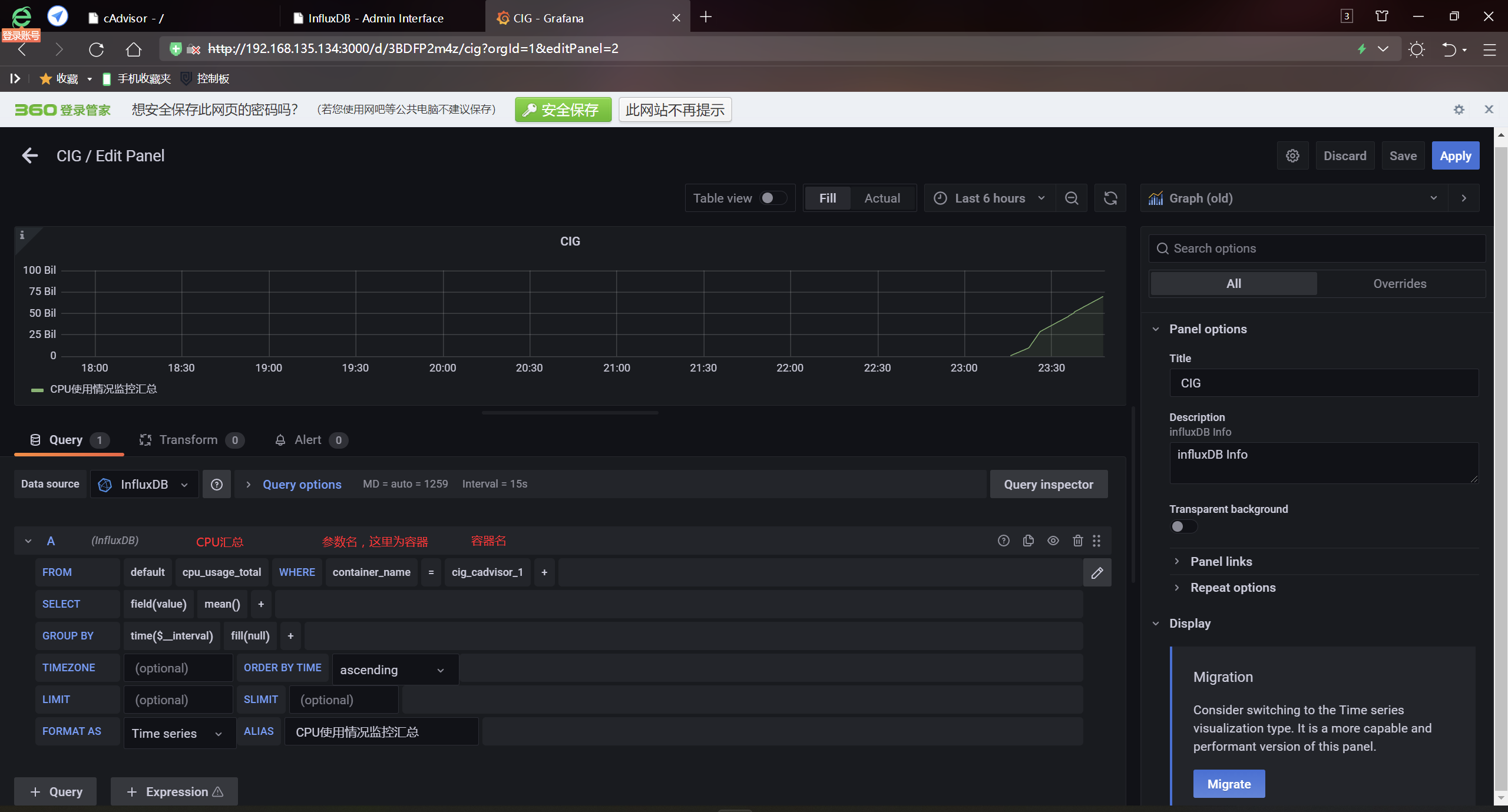

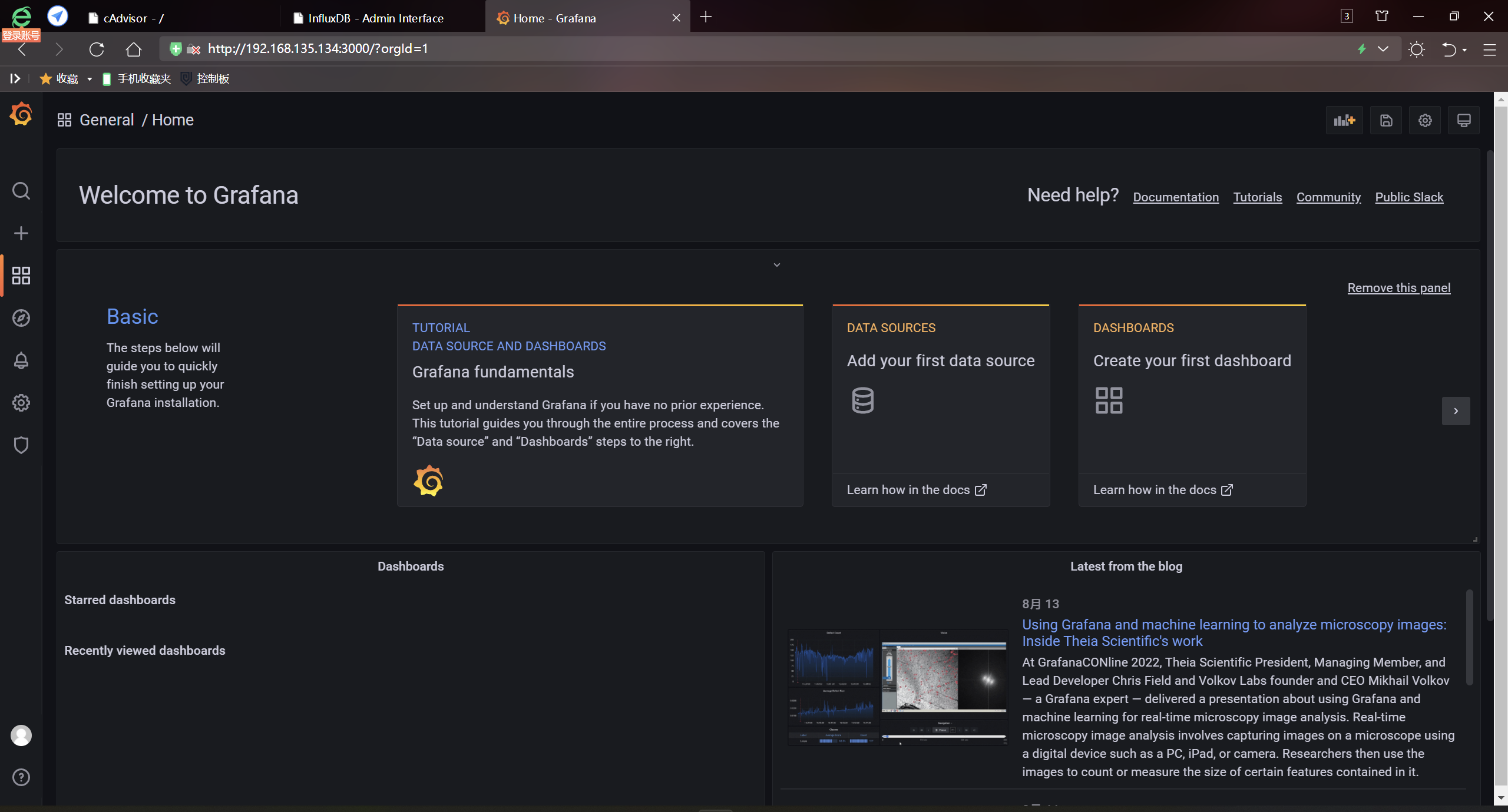

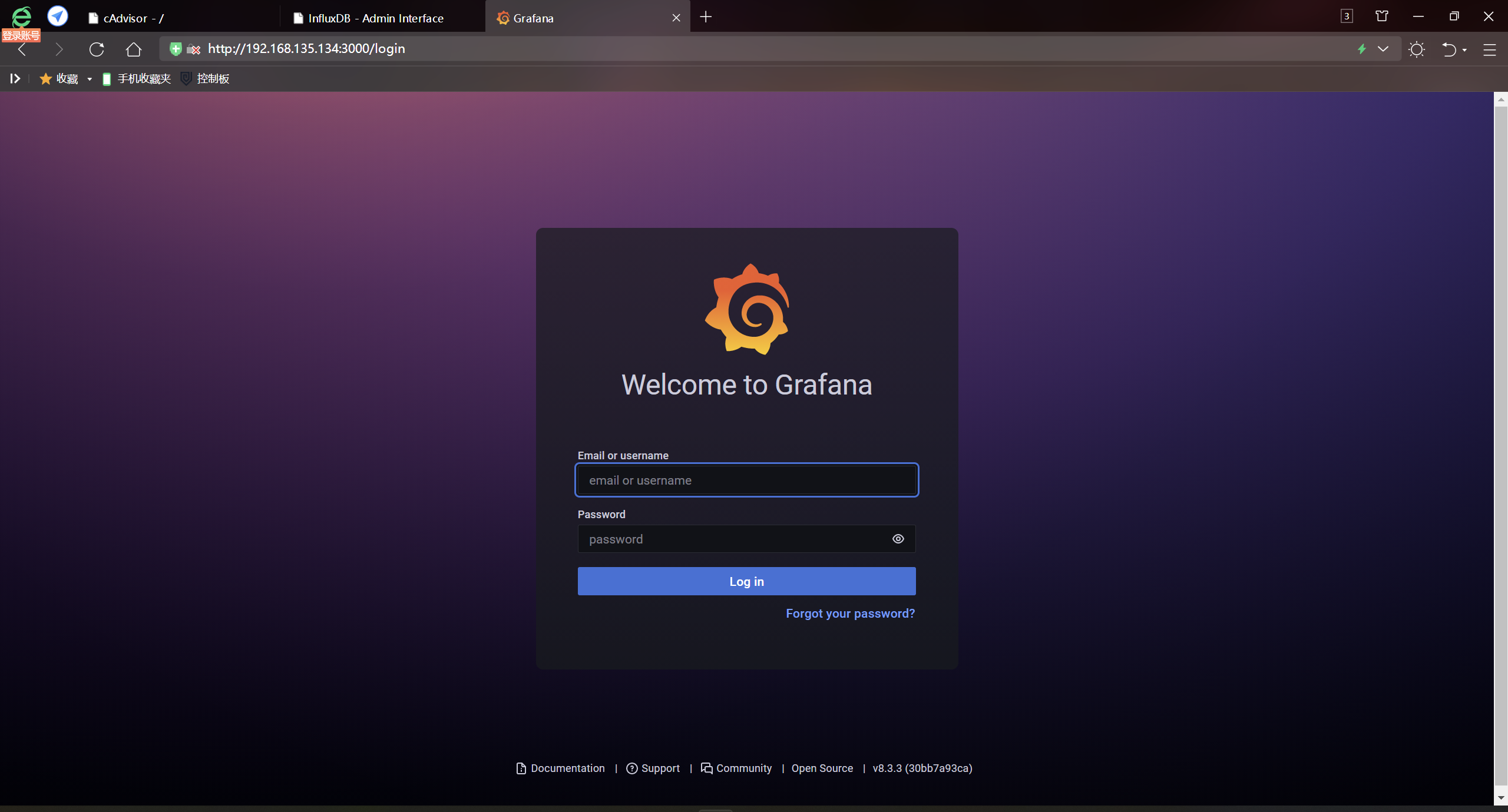

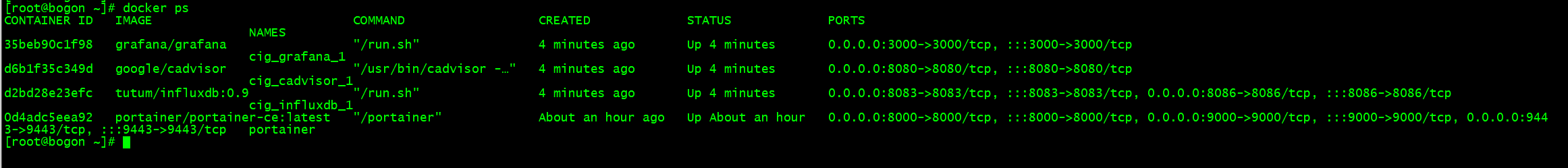

创建完成后登录各自的 Web 页面进行测试，查看其是否都能正常使用

CAdvisor 测试：

访问宿主机的 8080 端口即可进行访问

http://ip:8080/

 ![image.png](https://cdn.nlark.com/yuque/0/2022/png/21405095/1660404225095-8fbe1f0f-392e-46a4-adf8-a4d0b8806176.png#clientId=u5ee6b053-e066-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=319&id=u17a10d82&margin=%5Bobject%20Object%5D&name=image.png&originHeight=1379&originWidth=2560&originalType=binary&ratio=1&rotation=0&showTitle=true&size=199005&status=done&style=stroke&taskId=u1ecba962-47fc-4b55-933d-38a3a3bd8df&title=CAdvisor%20%E7%9A%84%20Web%20%E9%A1%B5&width=593 "CAdvisor 的 Web 页")<br />
