      1 交付的服务架构图：

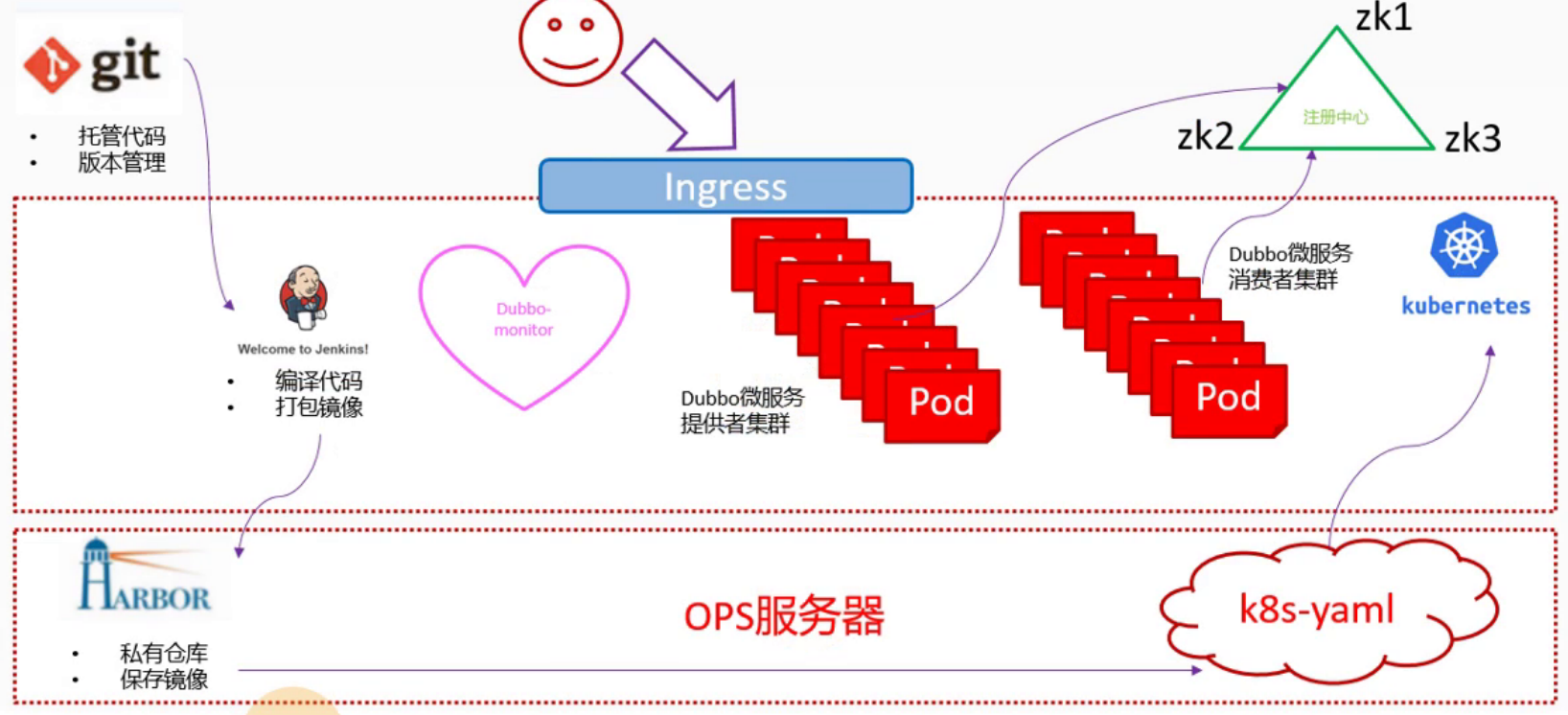

      1.1 架构图解

最上面一排为K8S集群外服务
1.1 代码仓库使用基于git的gitee
1.2 注册中心使用3台zk组成集群
1.3 用户通过ingress暴露出去的服务进行访问
中间层是K8S集群内服务
2.1 jenkins以容器方式运行,数据目录通过共享磁盘做持久化
2.2 整套dubbo微服务都以POD方式交付,通过zk集群通信
2.3 需要提供的外部访问的服务通过ingress方式暴露

最下层是运维主机层
3.1 harbor是docker私有仓库,存放docker镜像
3.2 POD相关yaml文件创建在运维主机特定目录
3.3 在K8S集群内通过nginx提供的下载连接应用yaml配置

1.2 交付说明:

docker虽然可以部署有状态服务,但如果不是有特别需要,还是建议不要部署有状态服务
K8S同理,也不建议部署有状态服务，如mysql，zk等。
因此手动将zookeeper创建集群提供给dubbo使用

2 部署ZK集群

集群分布：7-11，7-12，7-21
zk是java服务，需要依赖jdk

2.1 二进制安装JDK

jdk请自行下载,只要是1.8版本的就可以,rpm安装或二进制安装均可：

2.1.1 解压jdk

mkdir /opt/src
mkdir /usr/java
cd /opt/src
tar -xf jdk-8u221-linux-x64.tar.gz -C /usr/java/
ln -s /usr/java/jdk1.8.0_221/ /usr/java/jdk

2.1.2 写入环境变量

cat >>/etc/profile <<'EOF'
#JAVA HOME
export JAVA_HOME=/usr/java/jdk
export PATH=$JAVA_HOME/bin:$JAVA_HOME/bin:$PATH
export CLASSPATH=$CLASSPATH:$JAVA_HOME/lib:$JAVA_HOME/lib/tools.jar
EOF
# 使环境变量生效
source /etc/profile

验证结果

[root@hdss7-11 ~]# java -version
java version "1.8.0_221"
Java(TM) SE Runtime Environment (build 1.8.0_221-b11)
Java HotSpot(TM) 64-Bit Server VM (build 25.221-b11, mixed mode)

2.2 二进制安装zk

2.2.1 下载zookeeper

下载地址

wget https://archive.apache.org/dist/zookeeper/zookeeper-3.4.14/zookeeper-3.4.14.tar.gz
tar -zxf zookeeper-3.4.14.tar.gz -C /opt/
ln -s /opt/zookeeper-3.4.14/ /opt/zookeeper

2.2.2 创建zk配置文件：

cat >/opt/zookeeper/conf/zoo.cfg <<'EOF'
tickTime=2000
initLimit=10
syncLimit=5
dataDir=/data/zookeeper/data
dataLogDir=/data/zookeeper/logs
clientPort=2181
server.1=zk1.zq.com:2888:3888
server.2=zk2.zq.com:2888:3888
server.3=zk3.zq.com:2888:3888
EOF

创建相关目录

mkdir -p /data/zookeeper/data
mkdir -p /data/zookeeper/logs

2.2.3 创建集群配置

给每个zk不同的myid,以便区分主从

#7-11上
echo 1 > /data/zookeeper/data/myid
#7-12上
echo 2 > /data/zookeeper/data/myid
#7-21上
echo 3 > /data/zookeeper/data/myid

2.2.4 修改dns解析

到7.11上增加dns解析记录

vi /var/named/zq.com.zone
...
zk1        A    10.4.7.11
zk2        A    10.4.7.12
zk3        A    10.4.7.21
#验证结果
~]# dig -t A zk1.zq.com  +short
10.4.7.11

2.3 启动zk集群

2.3.1 启动zookeeper

在每台zk机器上都执行此操作

/opt/zookeeper/bin/zkServer.sh start

2.3.2 检查zk启动情况

~]# ss -ln|grep 2181
tcp    LISTEN     0      50       :::2181                 :::*

2.3.3 检查zk集群情况

[root@hdss7-11 ~]# /opt/zookeeper/bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /opt/zookeeper/bin/../conf/zoo.cfg
Mode: follower
[root@hdss7-12 ~]# /opt/zookeeper/bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /opt/zookeeper/bin/../conf/zoo.cfg
Mode: leader
[root@hdss7-21 ~]# /opt/zookeeper/bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /opt/zookeeper/bin/../conf/zoo.cfg
Mode: follower

到此，zookeeper集群就搭建好了。

3 准备java运行底包

运维主机上操作

3.1 拉取原始底包

docker pull stanleyws/jre8:8u112
docker tag fa3a085d6ef1 harbor.zq.com/public/jre:8u112
docker push harbor.zq.com/public/jre:8u112

3.2 制作新底包

mkdir -p /data/dockerfile/jre8/
cd /data/dockerfile/jre8/

3.2.1 制作dockerfile

cat >Dockerfile <<'EOF'
FROM harbor.zq.com/public/jre:8u112
RUN /bin/cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime &&\
 echo 'Asia/Shanghai' >/etc/timezone
ADD config.yml /opt/prom/config.yml
ADD jmx_javaagent-0.3.1.jar /opt/prom/
WORKDIR /opt/project_dir
ADD entrypoint.sh /entrypoint.sh
CMD ["sh","/entrypoint.sh"]
EOF

3.2.2准备dockerfile需要的文件

添加config.yml
此文件是为后面用普罗米修斯监控做准备的 ``` cat >config.yml <<’EOF’

rules:

pattern: ‘.*’ EOF
```
**下载jmx_javaagent,监控jvm信息：**
```
wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.3.1/jmx_prometheus_javaagent-0.3.1.jar -O jmx_javaagent-0.3.1.jar
```
**创建entrypoint.sh启动脚本：**<br />使用exec 来运行java的jar包，能够使脚本将自己的pid 为‘1’ 传递给java进程，避免docker容器因没有前台进程而退出。并且不要加&符。
```
cat >entrypoint.sh <<’EOF’
!/bin/sh
M_OPTS=”-Duser.timezone=Asia/Shanghai -javaagent:/opt/prom/jmx_javaagent-0.3.1.jar=$(hostname -i):${M_PORT:-“12346”}:/opt/prom/config.yml” C_OPTS=${C_OPTS} JAR_BALL=${JAR_BALL} exec java -jar ${M_OPTS} ${C_OPTS} ${JAR_BALL} EOF
```
<a name="1c6a4766"></a>
#### 3.2.3 构建底包并上传
在harbor中创建名为`base`的公开仓库,用来存放自己自定义的底包
```
docker build . -t harbor.zq.com/base/jre8:8u112 docker push harbor.zq.com/base/jre8:8u112 ``` 转载自cnblog：https://www.cnblogs.com/noah-luo/p/13345242.html
