UML

概念

Unified Modeling Language （UML） 统一建模语言
一个支持模型化和软件系统开发的图形化语言
为软件开发的所有阶段提供模型化和可视化支持

常用的UML图

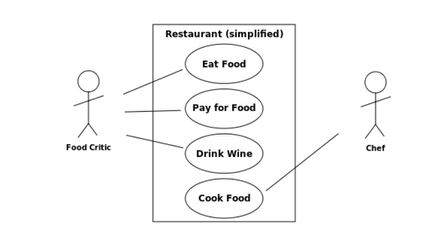

1. 用例图

以可视化的方式，表达系统如何满足所收集的业务规则，以及特定的用户需求等信息。

1. 序列图

按照交互发生的一系列顺序，显示对象之间的这些交互。

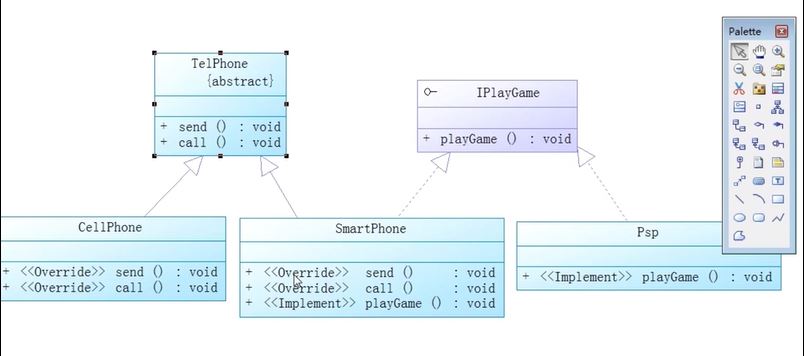

1. 类图

（描述一个类的属性和方法，以及类和类之间的关系）
UML类图、业务逻辑和所有支持结构一同被用语定义全部的代码结构。
