Swarm 是使用 SwarmKit 构建的 Docker 引擎内置(原生)的集群管理和编排工具。

使用 Swarm 集群之前需要了解以下几个概念。

节点

运行 Docker 的主机可以主动初始化一个 Swarm 集群或者加入一个已存在的 Swarm 集群,这样这个运行 Docker 的主机就成为一个 Swarm 集群的节点 (node) 。

节点分为管理 (manager) 节点和工作 (worker) 节点。

管理节点用于 Swarm 集群的管理,docker swarm 命令基本只能在管理节点执行(节点退出集群命令 docker swarm leave 可以在工作节点执行)。一个 Swarm 集群可以有多个管理节点,但只有一个管理节点可以成为 leaderleader 通过 raft 协议实现。

工作节点是任务执行节点,管理节点将服务 (service) 下发至工作节点执行。管理节点默认也作为工作节点。你也可以通过配置让服务只运行在管理节点。

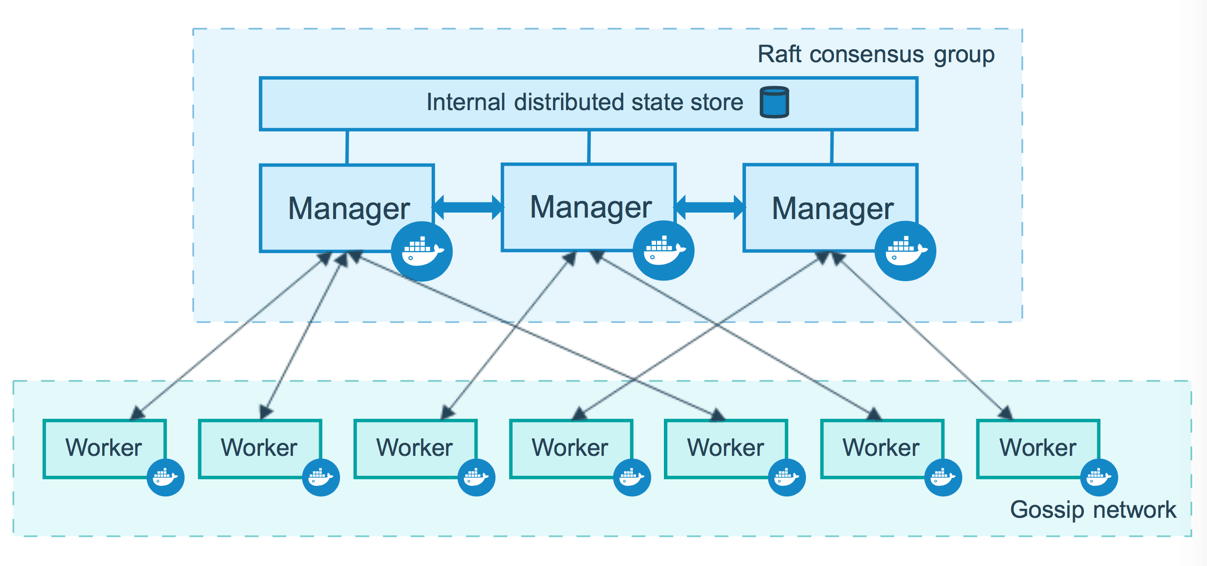

来自 Docker 官网的这张图片形象的展示了集群中管理节点与工作节点的关系。

基本概念 - 图1

服务和任务

任务 (Task)是 Swarm 中的最小的调度单位,目前来说就是一个单一的容器。

服务 (Services) 是指一组任务的集合,服务定义了任务的属性。服务有两种模式:

  • replicated services 按照一定规则在各个工作节点上运行指定个数的任务。

  • global services 每个工作节点上运行一个任务

两种模式通过 docker service create--mode 参数指定。

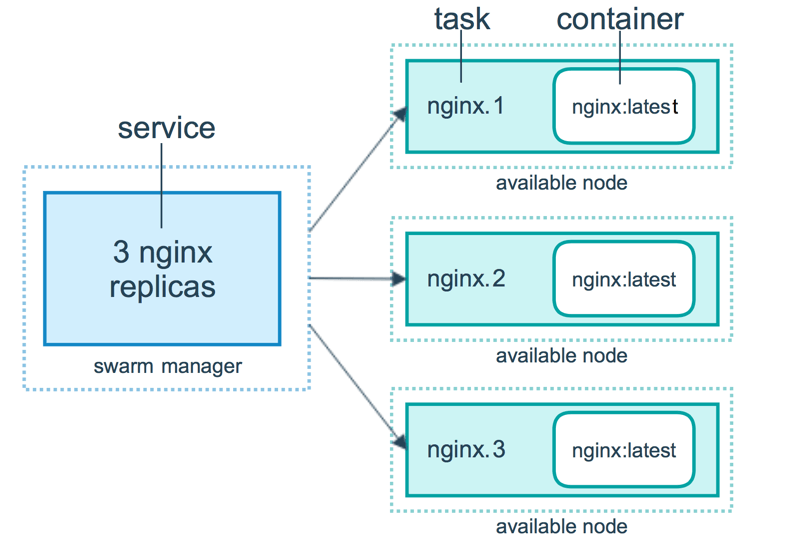

来自 Docker 官网的这张图片形象的展示了容器、任务、服务的关系。

基本概念 - 图2
