3.驱动层-DRM的初始化

内容和参考

内容

学习Linux 中drm驱动编写方法以及drm驱动初始化；

另外，学习了struct drm_driver 的部分字段是如何使用：

struct drm_driver {
    int (*load) (struct drm_device *, unsigned long flags);    // 不推荐使用
    void (*unload) (struct drm_device *);                    // 不推荐使用
    void (*lastclose) (struct drm_device *);                // legacy
    void (*release) (struct drm_device *);                    // 不推荐使用
    int major;
    int minor;
    int patchlevel;
    char *name;
    char *desc;
    char *date;
    u32 driver_features;
    const struct file_operations *fops;
};

参考

• 何小龙-DRM 驱动程序开发（VKMS）
• 蜗窝Linux graphic subsytem-1 和 蜗窝Linux graphic subsytem-2
• Linux DRM Internals

drm软件流程

文章都是参考 Linux-5.8学习的内容

linux-5.8\drivers\gpu\drm\drm_drv.c
linux-5.8\drivers\gpu\drm\drm_file.c
linux-5.8\drivers\gpu\drm\drm_ioctl.c
linux-5.8\include\drm\drm_drv.h

drm驱动初始化

驱动初始化和卸载流程非常简单，基本模板如下： 最小化代码如下：参考 何小龙-DRM 驱动程序开发（VKMS） 和 Linux DRM Internals

#define pr_fmt(fmt)  "[%s:%d] " fmt, __func__, __LINE__
#include <drm/drmP.h>
#include <drm/drm_drv.h>
#include <drm/drm_gem.h>
#include <drm/drm_vblank.h>
static struct drm_device *vkms_dev;
static struct drm_driver vkms_drv = {
    .name            = "vkms",
    .desc            = "Virtual Kernel Mode Setting",
    .date            = "20180514",
};
static int __init vkms_init(void)
{
    pr_info("[E]");
    vkms_dev = drm_dev_alloc(&vkms_drv, NULL);
    if (!vkms_dev) {
        pr_err("[vkms] dev alloc failed");
        return -ENOMEM;
    }
    drm_dev_register(vkms_dev, 0);
    pr_info("[X]\n");
    return 0;
}
static void __exit vkms_exit(void)
{
    pr_info("[E]");
    if (vkms_dev) {
        drm_dev_unregister(vkms_dev);
        drm_dev_put(vkms_dev);
    }
    pr_info("[X]\n");
}
module_init(vkms_init);
module_exit(vkms_exit);
MODULE_LICENSE("GPL v2");
MODULE_INFO(supported, "Test drm driver");

drm_driver

struct drm_driver {
    // 属性域
    int major;
    int minor;
    int patchlevel;
    char *name;
    char *desc;
    char *date;
    u32 driver_features;        // !!! 重点配置：enum drm_driver_feature;   DRIVER_GEM | DRIVER_MODESET 必须有把
    const struct drm_ioctl_desc *ioctls;
    int num_ioctls;
    const struct file_operations *fops;
};

drm_device

struct drm_device {
    const struct drm_driver *driver; // 在 drm_dev_init 中初始化指向struct drm_driver
};

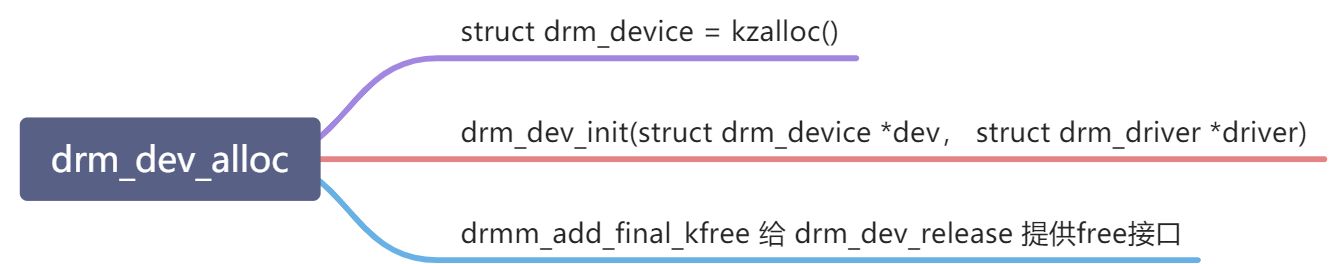

drm_dev_alloc和drm_dev_release

drivers/gpu/drm/drm_drv.c 这里调用 drm_minor_alloc 会给 struct drm_device dev- > primary/rendor 字段分配 struct drm_minor minor 结构体；

struct drm_minor {                    // drm_dev_init初始化，根据drm_driver的 driver_features 字段进行分配
    int index;                        // idr_alloc 动态分配一个ID
    int type;                         // DRM_MINOR_RENDER ? DRM_MINOR_PRIMARY ?
    struct device *kdev;            // !!! drm_minor_register => drm_sysfs_minor_alloc, minor_str=card%d / renderD%d
                                    // !!! 也就是/dev/dri/card%d 和 /dev/dri/renderD%d 后期的由来
    struct drm_device *dev;            // 指向 struct drm_device
    struct dentry *debugfs_root;    // drm_minor_register->drm_debugfs_init创建以index为索引的目录
    struct list_head debugfs_list;
    struct mutex debugfs_lock;
};

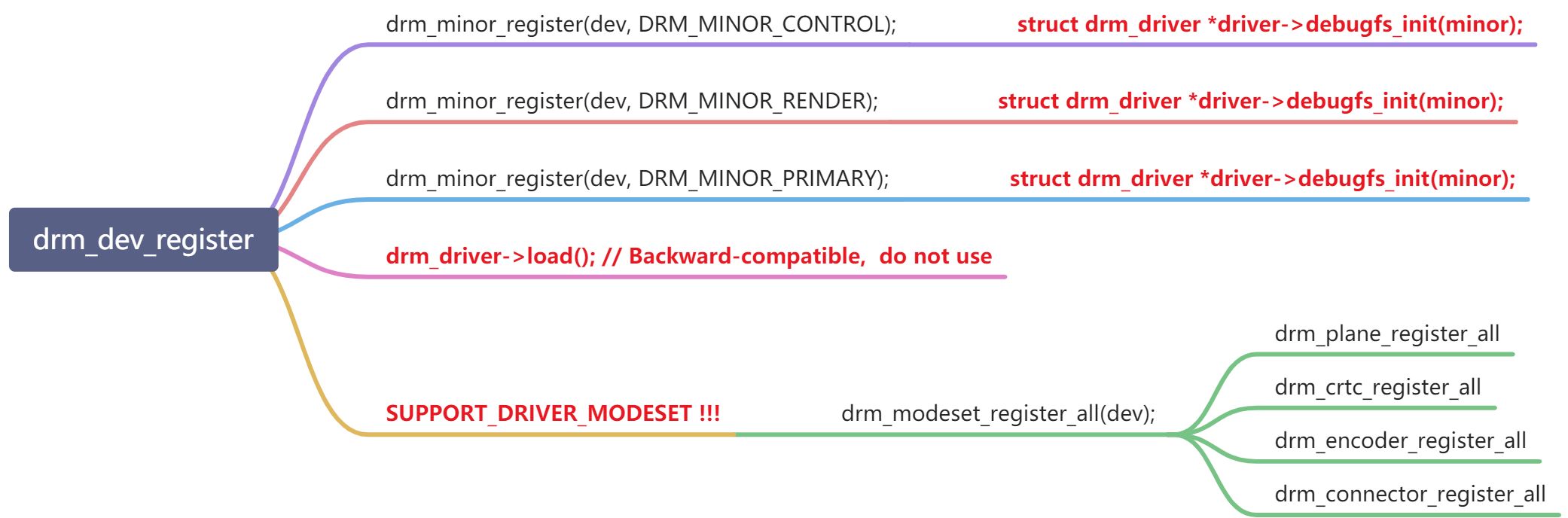

drm_dev_register

drivers/gpu/drm/drm_drv.c

DRM 框架还为我们做了下面这些事情：

• 创建设备节点：/dev/dri/card0
• 创建 sysfs 节点：/sys/class/drm/card0
• 创建 debugfs 节点：/sys/kernel/debug/dri/0

其中 drm_minor_register 会在 /sys/kernel/debug/dri/ 下注册 以 struct drm_minor中index字段的调试接口

root@baiy:/sys/kernel/debug/dri# ls
0  128

此时，系统启动中有以下打印：

[    2.573455] [drm] Initialized vmwgfx 2.14.0 20170612 for 0000:00:0f.0 on minor 0
driver->name  : vmwgfx
driver->major : 2
driver->minor : 14
driver->patchlevel : 0
driver->date : 20170612
struct drm_device dev->dev ? dev_name(dev->dev) : "virtual device"
struct drm_device dev->primary->index : 0

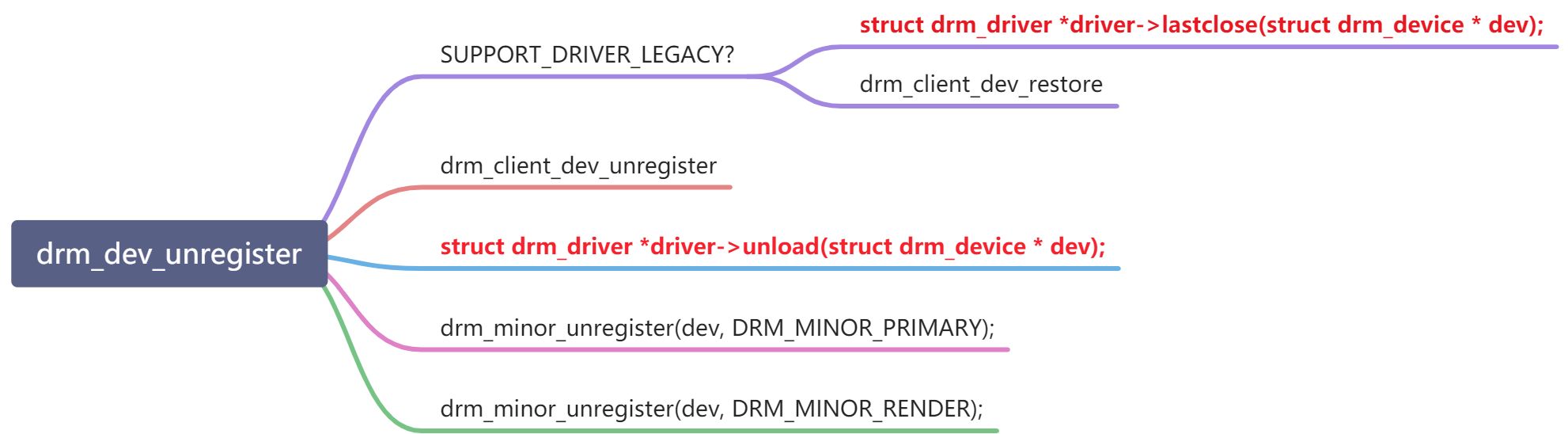

drm_dev_unregister

drivers/gpu/drm/drm_drv.c 注：因为我们写新的驱动不可能在支持 legacy特性，所以这里不过多描述，lastclose只是注明下

drm_dev_release

drivers/gpu/drm/drm_drv.c 这里的kfree释放设计比较有意思,其实就是释放了自己：

drm_dev_alloc
    => drmm_add_final_kfree
        => dev->managed.final_kfree = container; == struct drm_device *dev;
drm_dev_release
    => kfree(dev->managed.final_kfree);  ==  kfree(struct drm_device);

初始化过程疑惑(重点)

到底是card还是render？

在 drm_dev_init 中

ls -al /dev/dri/ 有时是cardx，有时是rendorx，这两个有啥区别？
蜗窝Linux graphic subsytem-2 中有人提到了这个问题，

首先在 drm_dev_init 中 ，drm_minor_register => drm_sysfs_minor_alloc 给初始化了 struct drm_minor 的 struct device *kdev;名称
然后在 drm_dev_register中，device_add添加了设备，所以有 /dev/dri/cardx和 、/dev/dri/rendorx

struct drm_driver drv->driver_feature 中 只要有 DRIVER_RENDER属性，就会在 drm_minor_alloc => drm_sysfs_minor_alloc* 会创建一个 renderD%d
另外，必须要有 PRIMARY，所以 drm_minor_alloc(dev, DRM_MINOR_PRIMARY); 也会创建一个 card%d
其中 %d就是minor从idr分配的一个数字索引；

/dev/dri/card0 /dev/dri/renderXX 这俩个和/dev/fb 是什么样的千丝万缕的关系. drm会模拟fb,请问这句话是什么意思?

/dev/dri/card0 显示管理＋显示合成（fb）+3D加速 /dev/dri/renderXX 仅仅包括3D加速 drm会模拟fb，/dev/dri/card0在fb功能的使用上跟framebuffer没什么太大区别 card0与renderXX一一对应，可以认为renderXX只是card0的一个子集，renderXX多数情况下用作离线渲染，渲染结果可以交由cardX显示（一般用gbm框架传递数据）。cardX也可以做离线渲染，单独给出一个renderXX的意义目前我也搞不清楚。

drm_driver中的major等字段

在 何小龙-DRM 驱动程序开发（VKMS）提供的最简化驱动中有以下字段

static struct drm_driver vkms_driver = {
    .name            = "vkms",
    .desc            = "Virtual Kernel Mode Setting",
    .date            = "20180514",
    .major            = 1,
    .minor            = 0,
};

那么 major，minor， name， desc等作用是啥？ 难道只是打印下？
其实在 Linux DRM Internals 中说的很清楚了：
其实这几个合起来表明版本信息，在 系统启动时打印，在 调用DRM_IOCTL_VERSION 获取版本描述**

static const struct drm_ioctl_desc drm_ioctls[] = {
    DRM_IOCTL_DEF(DRM_IOCTL_VERSION, drm_version, DRM_RENDER_ALLOW),    // drm_version会给用户态传递
    ......
}
struct drm_version {
    int version_major;      /**< Major version */
    int version_minor;      /**< Minor version */
    int version_patchlevel;      /**< Patch level */
    __kernel_size_t name_len;      /**< Length of name buffer */
    char __user *name;      /**< Name of driver */
    __kernel_size_t date_len;      /**< Length of date buffer */
    char __user *date;      /**< User-space buffer to hold date */
    __kernel_size_t desc_len;      /**< Length of desc buffer */
    char __user *desc;      /**< User-space buffer to hold desc */
};

libdrm的ioctrl是怎么掉的？

参考： drm_drv初始化，实际上调用的是 struct drm_driver *driver->fops;

drm_drv初始化

前边先看了 添加drm设备 drm_xxx 的初始化，但有以下疑问？

• 系统在初始化前给我们做了哪些工作？
• libdrm调用的ioctrl接口仍然不见？
• kms这个参数控制仍然没找到?

初始化接口

drm_core_init
    register_chrdev(DRM_MAJOR, "drm", &drm_stub_fops); // drm 字符设备驱动 /proc/devices => 226 drm
    drm_sysfs_init(); // 创建 /sys/class/drm

用户态接口

drm_stub_fops
    .open = drm_stub_open,
    .llseek = noop_llseek,
drm_stub_open
    struct drm_minor *minor  = drm_minor_acquire(iminor(inode));
    const struct file_operations *new_fops  = fops_get(minor->dev->driver->fops); // 获取drm_driver->ops
    replace_fops(filp, new_fops);        // filp->ops = drm_driver->ops;
    filp->f_op->open(inode, filp);         // drm_driver->ops->open();
    drm_minor_release(minor);

所以 drm里边的 file->fops在打开时会使用drm_driver->fops来替换；

static const struct file_operations vkms_fops = {
    .owner = THIS_MODULE,
    .open = drm_open,
    .release = drm_release,
    .unlocked_ioctl = drm_ioctl,
    .poll = drm_poll,
    .read = drm_read,
};
static struct drm_driver vkms_driver = {
    .fops            = &vkms_fops,            // drm_stub_open 会替换file->fops = vkms_fops
    .name            = "vkms",
    .desc            = "Virtual Kernel Mode Setting",
    .date            = "20180514",
    .major            = 1,
    .minor            = 0,
};

为什么minor可以根据次设备号获取？
struct drm_minor * minor = drm_minor_acquire(iminor(inode));

(base) baiy@baiy:~$ ls -al /dev/dri/*
crw-rw----+ 1 root video 226,   0 May  2 21:42 /dev/dri/card0
crw-rw----+ 1 root video 226, 128 May  2 21:42 /dev/dri/renderD128
可以看到 次设备号 == minor->index，所以直接用次设备号作为idr的索引即可

遗留问题

dev/dri/xxx节点的创建

/dev/dri/xxx等节点是如何创建的？？？
