简述

我们在图像处理时经常会用到遍历图像像素点的方式，同样是遍历图像像素点，共有很多中方法可以做到；在这些方法中，有相对高效的，也有低效的；不是说低效的方法就不好，不同场景使用不同方法。

方法

下面将一一介绍这些遍历图像像素点的方法：

方法一：数组遍历法1

图像Mat中每个像素点，其实就是一个值（int、float、double、uchar等类型），而Mat是一个二维数组。
1、单通道图像（CV_8UC1）；backImg是单通道灰色图。

1. int height = backImg.rows;
2. int width = backImg.cols;
3. for (int i = 0; i < height; i++)
4. {
5.     for (int j = 0; j < width; j++)
6.     {
7.         int index = i * width + j;
8.         //像素值
9.         int data = (int)backImg.data[index];
10.     }
11. }

2、三通道图像（CV_8UC3）；backImg、colorImg均为三通道彩色图，且大小相同。

1. int height = backImg.rows;
2. int width = backImg.cols;
3.
4. //差值图
5. //三个通道中只要有一个差值大于阈值，就进行提取
6. Mat subImg(height, width, CV_8UC1);
7. subImg.setTo(0);
8. for (int i = 0; i < height; i++)
9. {
10.     for (int j = 0; j < width; j++)
11.     {
12.         int index = i * width + j;
13.         //背景
14.         int b1 = (int)backImg.data[3 * index + 0];
15.         int g1 = (int)backImg.data[3 * index + 1];
16.         int r1 = (int)backImg.data[3 * index + 2];
17.         //当前图
18.         int b2 = (int)colorImg.data[3 * index + 0];
19.         int g2 = (int)colorImg.data[3 * index + 1];
20.         int r2 = (int)colorImg.data[3 * index + 2];
21.
22.         //th为阈值
23.         if (g1 - g2 > th || b1 - b2 > th || r1 - r2 > th)
24.         {
25.             subImg.data[index] = 255;
26.         }
27.     }
28. }

方法二：数组遍历法2 — at(i,j)（**）

Mat类提供了一个at的方法用于取得图像上的点，它是一个模板函数，可以取到任何类型的图像上的点。

1. void colorReduce(Mat& image)
2. {
3. for(int i=0;i<image.rows;i++)
4.      {
5.          for(int j=0;j<image.cols;j++)
6.          {
7.             if(image.channels() == 1)
8.             {
9.                 //取出灰度图像中i行j列的点
10.                 image.at<uchar>(i,j) = image.at<uchar>(i,j) / 2;
11.             }
12.             else if(image.channels() == 3)
13.             {
14.                 //取出彩色图像中i行j列第k(0/1/2)通道的颜色点
15.                 image.at<Vec3b>(i,j)[0]=image.at<Vec3b>(i,j)[0] / 2;
16.                 image.at<Vec3b>(i,j)[1]=image.at<Vec3b>(i,j)[1] / 2;
17.                 image.at<Vec3b>(i,j)[2]=image.at<Vec3b>(i,j)[2] / 2;
18.             }
19.          }
20.      }
21. }

方法三：指针遍历法

1、这种图像遍历方法相比“数组遍历法”更高效。

 void colorReduce(Mat& srcImg,Mat& dstImg)
{
    dstImg = srcImg.clone();
    dstImg.setTo(0);
     int height = srcImg.rows;
     // 将3通道转换为1通道
     int width = srcImg.cols * srcImg.channels();
     for(int k = 0;k < height; k++)
    {
        // 获取第k行的首地址
         const uchar* inData = srcImg.ptr<uchar>(k);
         uchar* outData = dstImg.ptr<uchar>(k);
        //处理每个像素
         for(int i = 0; i < width; i++)
        {
             outData[i] = inData[i] / 2;
        }
    }
}

程序中将三通道的数据转换为1通道，在建立在每一行数据元素之间在内存里是连续存储的，每个像素三通道像素按顺序存储。
但是这种用法不能用在行与行之间，因为图像在opencv里的存储机制问题，行与行之间可能有空白单元。这些空白单元对图像来说是没有意思的，只是为了在某些架构上能够更有效率，比如intel MMX可以更有效的处理那种个数是4或8倍数的行。
2、但是我们可以申明一个连续的空间来存储图像，这样效率就会更高。图像可以是连续的，也可以是不连续的，Mat提供了一个检测图像是否连续的函数isContinuous()，当图像连通时，我们就可以把图像完全展开，看成是一行。

1. void colorReduce(Mat& srcImg,Mat& dstImg)
2. {
3.     int height = srcImg.rows;
4.     int width = srcImg.cols;
5.     dstImg = srcImg.clone();
6.     dstImg.setTo(0);
7.     //判断图像是否连续
8.     if(srcImg.isContinuous() && dstImg.isContinuous())
9.     {
10.         height = 1;
11.         width = width * srcImg.rows * srcImg.channels();
12.     }
13.     for(int i = 0; i< height; ++i)
14.     {
15.         const uchar* inData = srcImg.ptr<uchar>(i);
16.         uchar* outData = dstImg.ptr<uchar>(i);
17.         for(int j = 0; j< width; ++j)
18.         {
19.            outData[j] = inData[j] / 2;
20.         }
21.     }
22. }

方法四：迭代器遍历法（**）

1、迭代器Matlterator
Matlterator是Mat数据操作的迭代器，：begin()表示指向Mat数据的起始迭代器，：end()表示指向Mat数据的终止迭代器。迭代器方法是一种更安全的用来遍历图像的方式，首先获取到数据图像的矩阵起始，再通过递增迭代实现移动数据指针。

1. //三通道彩色图
2. void colorReduce(Mat srcImage)
3. {
4.     Mat tempImage = srcImage.clone();
5.
6. // 初始化原图像迭代器
7.     MatConstIterator_<Vec3b> srcIterStart = srcImage.begin<Vec3b>();
8.     MatConstIterator_<Vec3b> srcIterEnd = srcImage.end<Vec3b>();
9.
10. // 初始化输出图像迭代器
11.     MatIterator_<Vec3b> resIterStart = tempImage.begin<Vec3b>();
12.     MatIterator_<Vec3b> resIterEnd = tempImage.end<Vec3b>();
13.
14. while (srcIterStart != srcIterEnd)
15.     {
16.         (*resIterStart)[0] = 255 - (*srcIterStart)[0];
17.         (*resIterStart)[1] = 255 - (*srcIterStart)[1];
18.         (*resIterStart)[2] = 255 - (*srcIterStart)[2];
19.
20.         srcIterStart++;
21.         resIterStart++;
22.     }
23. }

1. //单通道灰色图
2. void colorReduce(Mat srcImage)
3. {
4.     Mat tempImage = srcImage.clone();
5.
6. // 初始化原图像迭代器
7.     MatConstIterator_<uchar> srcIterStart = srcImage.begin<uchar>();
8.     MatConstIterator_<uchar> srcIterEnd = srcImage.end<uchar>();
9.
10. // 初始化输出图像迭代器
11.     MatIterator_<uchar> resIterStart = tempImage.begin<uchar>();
12.     MatIterator_<uchar> resIterEnd = tempImage.end<uchar>();
13.
14. while (srcIterStart != srcIterEnd)
15.     {
16.         *resIterStart = 255 - *srcIterStart;
17.         srcIterStart++;
18.         resIterStart++;
19.     }
20. }

2、迭代器Mat
OpenCV定义了一个Mat的模板子类为Mat，它重载了operator()让我们可以更方便的取图像上的点。

1. void colorReduce(Mat &img)
2. {
3.     uchar t;
4.     //单通道图像
5.     if(img.channels() == 1)
6.     {
7.         Mat_<uchar>::iterator it = img.begin<uchar>();
8.         Mat_<uchar>::iterator itend = img.end<uchar>();
9.         while(it != itend)
10.         {
11.             //相关操作
12.             *it = 0;
13.             it++;
14.         }
15.     }
16.     //三通道图像
17.     else if(img.channels() == 3)
18.     {
19.         Mat_<Vec3b>::iterator it = img.begin<Vec3b>();
20.         Mat_<Vec3b>::iterator itend = img.end<Vec3b>();
21.         while(it != itend)
22.         {
23.             //相关操作
24.             (*it)[0] = 0;
25.             (*it)[1] = 1;
26.             (*it)[2] = 2;
27.             it++;
28.         }
29.     }
30. }

1. //单通道图像（CV_8UC1）src是单通道灰色图
2. //作用：统计图像中白色像素个数
3. int BaseFun::whiteSums(Mat src)
4. {
5.     int counter = 0;
6.     //迭代器访问像素点
7.     Mat_<uchar>::iterator it = src.begin<uchar>();
8.     Mat_<uchar>::iterator itend = src.end<uchar>();
9.     for (; it!=itend; ++it)
10.     {
11.         if((*it)>0) counter+=1;//二值化后，像素点是0或者255
12.     }
13.     return counter;
14. }

方法五：Mat数组遍历法（非迭代器法，Mat迭代器法已在方法四中介绍）

Mat也可以通过下标的方式来遍历图像，但是相比Mat::at()方法，无疑Mat通过下标遍历图像是慢的，不推荐这种方式，如果要使用Mat，最好只是使用迭代器Mat<>::iterator。

1. //单通道图像
2. void colorReduce(Mat srcImg)
3. {
4.     int height = srcImg.rows;
5.     int width = srcImg.cols;
6.     //转化为Mat_<uchar>
7.     Mat_<uchar> tempImg = (Mat_<uchar>&)srcImg;
8.
9.     for (int i = 0; i < height; i++)
10.     {
11.         for (int j = 0; j < width; j++)
12.         {
13.             tempImg(i,j) = tempImg(i,j) * 2;
14.             printf("%d ",tempImg(i,j));
15.         }
16.         printf("\n");
17.     }
18. }

1. //三通道图像
2. void colorReduce(Mat srcImg)
3. {
4.     Mat_<Vec3b> tempImg = (Mat_<Vec3b>&)srcImg;
5.     int height = srcImg.rows;
6.     int width = srcImg.cols;
7.     for (int i = 0; i < height; i++)
8.     {
9.         for (int j = 0; j < width; j++)
10.         {
11.             printf("%d ",tempImg(i,j)[0]);
12.             printf("%d ",tempImg(i,j)[1]);
13.             printf("%d ",tempImg(i,j)[2]);
14.         }
15.         printf("\n");
16.     }
17. }

Mat对应的是CV_8U，Mat对应的是CV8S，Mat对应的是CV32S，Mat对应的是CV32F，Mat对应的是CV64F，对应的数据深度如下：
• CV_8U - 8-bit unsigned integers ( 0..255 )
• CV_8S - 8-bit signed integers ( -128..127 )
• CV_16U - 16-bit unsigned integers ( 0..65535 )
• CV_16S - 16-bit signed integers ( -32768..32767 )
• CV_32S - 32-bit signed integers ( -2147483648..2147483647 )
• CV_32F - 32-bit ﬂoating-point numbers ( -FLT_MAX..FLT_MAX, INF, NAN )
• CV_64F - 64-bit ﬂoating-point numbers ( -DBL_MAX..DBL_MAX, INF, NAN )

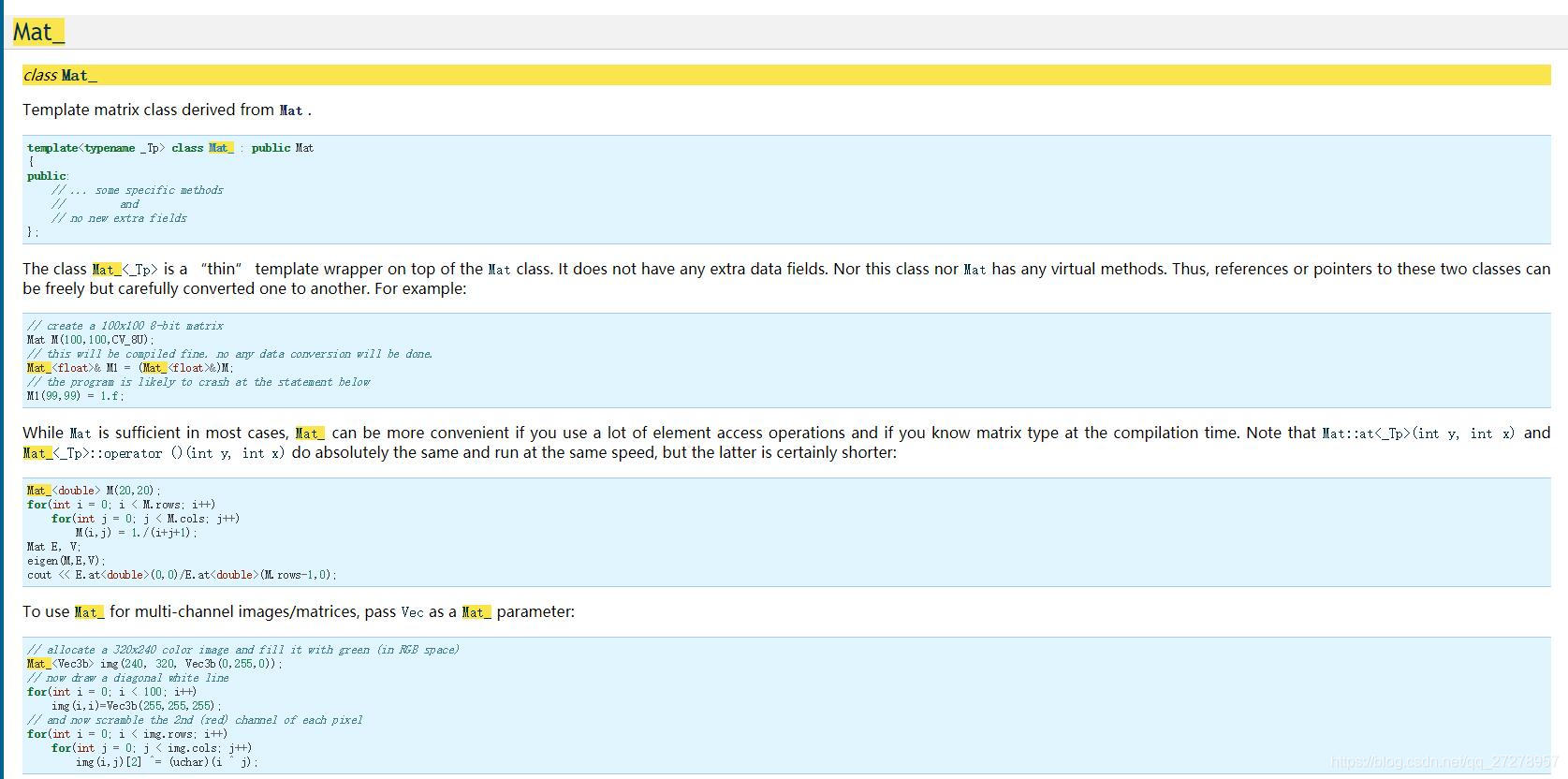

附一张opencv官方给出的关于Mat解释的图片：
opencv 几种不同遍历图像像素的方法详解 - 图1

总结

目前找到了这些方式来遍历图像像素，全部亲测可用。如有朋友发现新的遍历方法，可一起交流。
本文部分内容参考博客：http://www.cnblogs.com/ronny/p/opencv_road_2.html，感谢这位博主。
