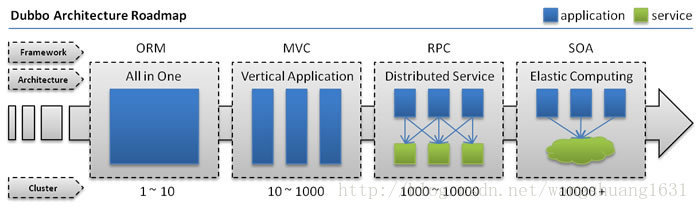

1、Dubbo背景

随着互联网的发展,网站应用的规模不断扩大,常规的垂直应用架构已无法应对,分布式服务架构以及流动计算架构势在必行,亟需一个治理系统确保架构有条不紊的演进。

  • 单一应用架构

当网站流量很小时,只需一个应用,将所有功能都部署在一起,以减少部署节点和成本。
此时,用于简化增删改查工作量的 数据访问框架(ORM) 是关键。

  • 垂直应用架构

当访问量逐渐增大,单一应用增加机器带来的加速度越来越小,将应用拆成互不相干的几个应用,以提升效率。
此时,用于加速前端页面开发的 Web框架(MVC) 是关键。

  • 分布式服务架构

当垂直应用越来越多,应用之间交互不可避免,将核心业务抽取出来,作为独立的服务,逐渐形成稳定的服务中心,使前端应用能更快速的响应多变的市场需求。
此时,用于提高业务复用及整合的 分布式服务框架(RPC) 是关键。

  • 流动计算架构

当服务越来越多,容量的评估,小服务资源的浪费等问题逐渐显现,此时需增加一个调度中心基于访问压力实时管理集群容量,提高集群利用率。
此时,用于提高机器利用率的 资源调度和治理中心(SOA) 是关键。

2、Dubbo基础介绍

2.1 基本介绍

Dubbo 是阿里巴巴 2011年开源的一个基于 Java 的 RPC 框架,它是一个分布式服务框架,致力于提供高性能和透明化的RPC远程服务调用方案,SOA服务治理方案。简单的说,dubbo就是个服务框架,如果没有分布式的需求,其实是不需要用的,只有在分布式的时候,才有dubbo这样的分布式服务框架的需求,并且本质上是个服务调用,说白了就是个远程服务调用的分布式框架。告别Web Service模式中的wsdl,以服务者与消费者的方式在dubbo 上注册)。
其核心部分包含:
1.远程通讯
提供对多种基于长连接的NiO框架抽象封装,包括多种线程模型,序列化,以及“请求一响应”模式的信息交换方式。
2.集群容错
提供基于接口方法的透明远程过程调用,包括多协议支持。以及负载均衡,失败容错,地址路由,动态配置等集群支持。
3.自动发现
基于注册中心目录服务,使用服务消费能动态查找服务提供方,使地址透明,使用服务提供方可以平滑增加或减少服务器。

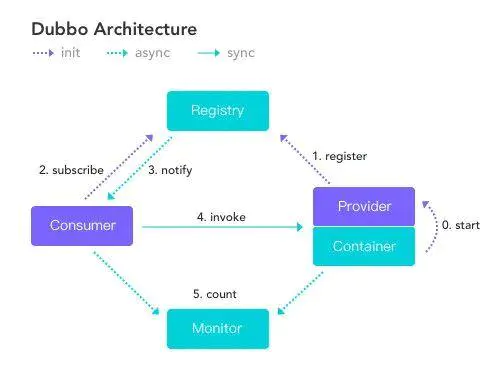

2.2 Dubbo架构图

一、Dubbo基础理论知识 - 图2
涉及到的节点角色说明:

节点 角色说明
Provider

| 暴露服务的服务提供方 | | Consumer

| 调用远程服务的服务消费方 | | Registry

| 服务注册与发现的注册中心 | | Monitor

| 统计服务的调用次数和调用时间的监控中心 | | Container

| 服务运行容器 |

调用关系说明:

  1. 服务容器负责启动,加载,运行服务提供者。
  2. 服务提供者在启动时,向注册中心注册自己提供的服务。
  3. 服务消费者在启动时,向注册中心订阅自己所需的服务。
  4. 注册中心返回服务提供者地址列表给消费者,如果有变更,注册中心将基于长连接推送变更数据给消费者。
  5. 服务消费者,从提供者地址列表中,基于软负载均衡算法,选一台提供者进行调用,如果调用失败,再选另一台调用。
  6. 服务消费者和提供者,在内存中累计调用次数和调用时间,定时每分钟发送一次统计数据到监控中心。

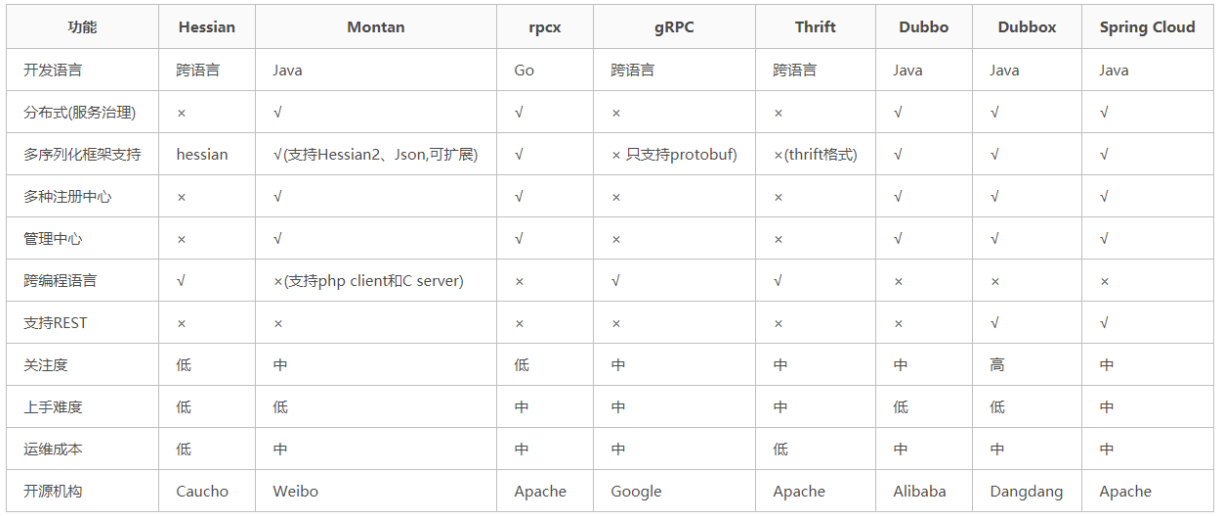

    3、RPC框架对比

    Dubbo

    4、RPC框架的实现

    从源码的角度来了解一下Dubbo的整个调用过程(图示为主,辅助一少部分源码)

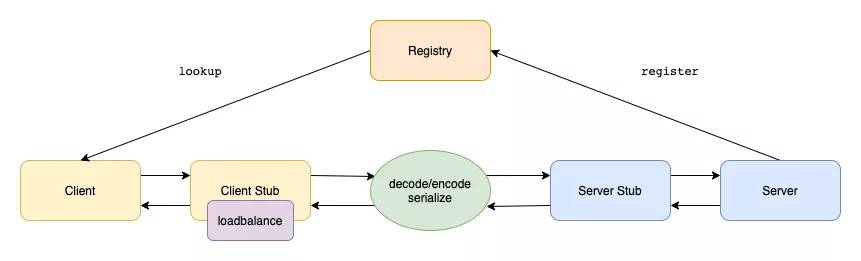

    「RPC框架的实现基本上都是如下架构」一、Dubbo基础理论知识 - 图4一个RPC调用的过程如下

  7. 调用方发送请求后由代理类将调用的方法,参数组装成能进行网络传输的消息体

  8. 调用方代理类将消息体发送到提供方
  9. 提供方代理类将消息进行解码,得到调用的方法和参数
  10. 提供方代理类执行相应的方法,并将结果返回

「协议,编解码,序列化的部分不是本文的重点,就不分析了。」
首先来手写一个极简版的RPC框架,以便对上面的流程有一个更深的认识

5、手写一个简单的PRC框架

封装网络请求对象

  1. @Data
  2. @Builder
  3. @NoArgsConstructor
  4. @AllArgsConstructor
  5. public class RpcRequest implements Serializable {
  6. private String interfaceName;
  7. private String methodName;
  8. private Class<?>[] paramTypes;
  9. private Object[] parameters;
  10. }

根据interfaceName可以确定需要调用的接口,methodName和paramTypes则可以确定要调用接口的方法名,定位到具体的方法,传入参数即可调用方法

封装调用接口

封装接口到api模块,producer端写实现逻辑,consumer端写调用逻辑

  1. public interface HelloService {
  2. String sayHello(String content);
  3. }
  4. public interface UpperCaseService {
  5. String toUpperCase(String content);
  6. }

开发producer端

  1. public class HelloServiceImpl implements HelloService {
  2. @Override
  3. public String sayHello(String content) {
  4. return "hello " + content;
  5. }
  6. }
  7. public class UpperCaseServiceImpl implements UpperCaseService {
  8. @Override
  9. public String toUpperCase(String content) {
  10. return content.toUpperCase();
  11. }
  12. }

ServiceMap保存了producer端接口名和接口实现类的映射关系,这样可以根据请求对象的接口名,找到对应的实现类

  1. public class ServiceMap {
  2. // 接口名 -> 接口实现类
  3. private static Map<String, Object> serviceMap = new HashMap<>();
  4. public static void registerService(String serviceKey, Object service) {
  5. serviceMap.put(serviceKey, service);
  6. }
  7. public static Object lookupService(String serviceKey) {
  8. return serviceMap.get(serviceKey);
  9. }
  10. }

为了提高服务端的并发度,将每一个请求的处理过程放到线程池中

  1. @Slf4j
  2. public class RequestHandler implements Runnable {
  3. private Socket socket;
  4. public RequestHandler(Socket socket) {
  5. this.socket = socket;
  6. }
  7. @Override
  8. public void run() {
  9. try (ObjectInputStream inputStream = new ObjectInputStream(socket.getInputStream());
  10. ObjectOutputStream outputStream = new ObjectOutputStream(socket.getOutputStream())) {
  11. RpcRequest rpcRequest = (RpcRequest) inputStream.readObject();
  12. Object service = ServiceMap.lookupService(rpcRequest.getInterfaceName());
  13. Method method = service.getClass().getMethod(rpcRequest.getMethodName(), rpcRequest.getParamTypes());
  14. Object result = method.invoke(service, rpcRequest.getParameters());
  15. outputStream.writeObject(result);
  16. } catch (Exception e) {
  17. log.error("invoke method error", e);
  18. throw new RuntimeException("invoke method error");
  19. }
  20. }
  21. }

启动服务端

  1. public class RpcProviderMain {
  2. private static final ExecutorService executorService = Executors.newCachedThreadPool();
  3. public static void main(String[] args) throws Exception {
  4. HelloService helloService = new HelloServiceImpl();
  5. UpperCaseService upperCaseService = new UpperCaseServiceImpl();
  6. // 将需要暴露的接口注册到serviceMap中
  7. ServiceMap.registerService(HelloService.class.getName(), helloService);
  8. ServiceMap.registerService(UpperCaseService.class.getName(), upperCaseService);
  9. ServerSocket serverSocket = new ServerSocket(8080);
  10. while (true) {
  11. // 获取一个套接字(阻塞)。所以为了并行,来一个请求,开一个线程处理
  12. // 为了复用线程,用了threadPool
  13. final Socket socket = serverSocket.accept();
  14. executorService.execute(new RequestHandler(socket));
  15. }
  16. }
  17. }

开发consumer端

要通过动态代理对象解耦方法调用和网络调用,所以接下来就写一下动态代理对象的实现逻辑
生成一个代理对象的过程很简单

  1. 实现InvocationHandler接口,在invoke方法中增加代理逻辑
  2. 调用Proxy.newProxyInstance方法生成代理对象,3个参数分别是ClassLoader,代理对象需要实现的接口数组,InvocationHandler接口实现类
  3. 当执行代理执行实现的接口方法时,会调用到InvocationHandler#invoke,这个方法中增加了代理逻辑哈。

    1. public class ConsumerProxy {
    2. public static <T> T getProxy(final Class<T> interfaceClass, final String host, final int port) {
    3. return (T) Proxy.newProxyInstance(interfaceClass.getClassLoader(),
    4. new Class<?>[]{interfaceClass}, new ConsumerInvocationHandler(host, port));
    5. }
    6. }

    可以看到代理对象的主要功能就是组装请求参数,然后发起网络调用

    1. @Slf4j
    2. public class ConsumerInvocationHandler implements InvocationHandler {
    3. private String host;
    4. private Integer port;
    5. public ConsumerInvocationHandler(String host, Integer port) {
    6. this.host = host;
    7. this.port = port;
    8. }
    9. @Override
    10. public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
    11. try (Socket socket = new Socket(host, port);
    12. ObjectOutputStream outputStream = new ObjectOutputStream(socket.getOutputStream());
    13. ObjectInputStream inputStream = new ObjectInputStream(socket.getInputStream())) {
    14. RpcRequest rpcRequest = RpcRequest.builder()
    15. .interfaceName(method.getDeclaringClass().getName())
    16. .methodName(method.getName())
    17. .paramTypes(method.getParameterTypes())
    18. .parameters(args).build();
    19. outputStream.writeObject(rpcRequest);
    20. Object result = inputStream.readObject();
    21. return result;
    22. } catch (Exception e) {
    23. log.error("consumer invoke error", e);
    24. throw new RuntimeException("consumer invoke error");
    25. }
    26. }
    27. }

    此时只需要通过ConsumerProxy#getProxy方法,就能很方便的获取到代理对象。通过代理对象调用远程方法和调用本地方法一样方便

    1. public class RpcConsumerMain {
    2. public static void main(String[] args) {
    3. // 因为这是一个小demo,就不拆分多模块了
    4. // 这个HelloService是通过网络调用的HelloServiceImpl,而不是本地调用
    5. HelloService helloService = ConsumerProxy.getProxy(HelloService.class, "127.0.0.1", 8080);
    6. // hello world
    7. System.out.println(helloService.sayHello("world"));
    8. UpperCaseService upperCaseService = ConsumerProxy.getProxy(UpperCaseService.class, "127.0.0.1", 8080);
    9. // THIS IS CONTENT
    10. System.out.println(upperCaseService.toUpperCase("this is content"));
    11. }
    12. }

    至此已经把一个RPC框架最核心的功能就实现了,是不是很简单。「其实Dubbo的源码也很简单,只不过增加了很多扩展功能,所以大家有时候会认为比较难。」
    所以就来分析一下核心的扩展功能。比如Filter,服务降级,集群容错等是如何实现的?其他的扩展功能,比如支持多种注册中心,支持多种序列化框架,支持多种协议,基本不会打交道,所以就不浪费时间了
    从前面的图示可以知道,代理类在服务调用和响应过程中扮演着重要的角色。「在Dubbo中,代理类有个专有名词叫做Invoker,而Dubbo中就是通过对这个Invoker不断进行代理增加各种新功能的」

    6、Dubbo服务导出

    「当第三方框架想和Spring整合时,有哪些方式?」

  4. 实现BeanFactoryPostProcessor接口(对BeanFactory进行扩展)

  5. 实现BeanPostProcessor接口(对Bean的生成过程进行扩展)

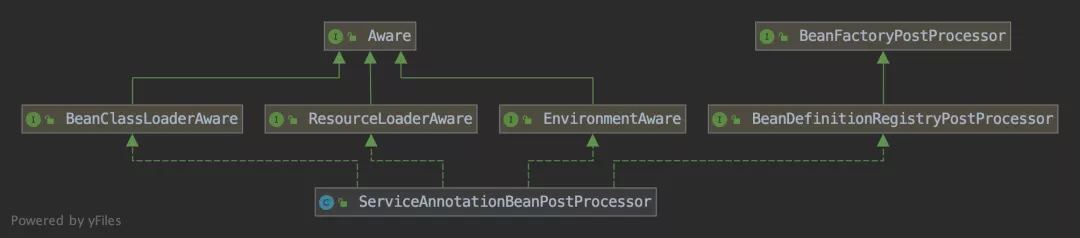

一、Dubbo基础理论知识 - 图5
Dubbo也不例外,当Dubbo和Spring整合时,会往容器中注入2个BeanPostProcessor,作用如下
ServiceAnnotationBeanPostProcessor,将@Service注解的类封装成ServiceBean注入容器 ReferenceAnnotationBeanPostProcessor,将@Reference注解的接口封装成ReferenceBean注入容器一、Dubbo基础理论知识 - 图6
所以服务导出和服务引入肯定和ServiceBeanReferenceBean的生命周期有关。一、Dubbo基础理论知识 - 图7「ServiceBean实现了**ApplicationListener**接口,当收到**ContextRefreshedEvent**事件时(即Spring容器启动完成)开始服务导出。」
服务导出比较重要的2个步骤就是

  1. 将服务注册到zk(后面的分析,注册中心都基于zk)
  2. 将服务对象包装成Invoker,并保存在一个map中,key为服务名,value为Invoker对象

「当收到请求时,根据服务名找到Invoker对象,Invoker对象根据方法名和参数反射执行方法,然后将结果返回。」
这里留个小问题,反射执行方式效率会很低,那么在Dubbo中还有哪些解决方案呢?
从图中可以看到AbstractProxyInvoker被其他Invoker进行代理了,而这些Invoker是用来执行Filter的,一个Invoker代理类执行一个Filter,层层进行代理

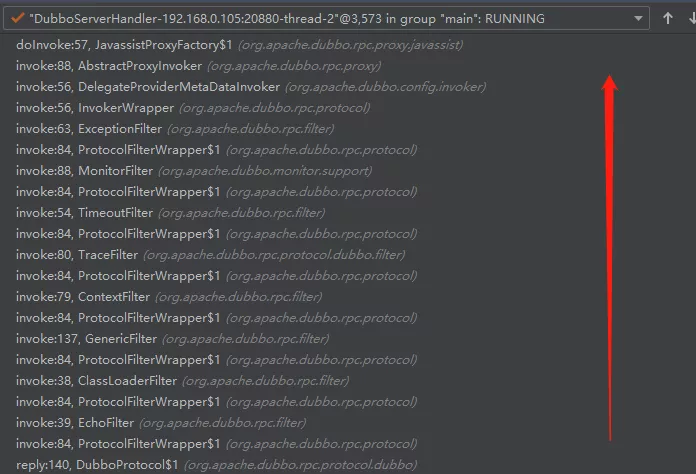

「如下图为Dubbo收到请求层层调用的过程」一、Dubbo基础理论知识 - 图8

7、Dubbo服务引入

一、Dubbo基础理论知识 - 图9前面已经推断出来服务导出和ReferenceBean有关。来看看具体在哪个阶段?ReferenceBean实现了FactoryBean接口,并重写了getObject方法,在这个方法中进行服务导出。因此推断服务导出的时机是ReferenceBean被其他对象注入时

  1. public Object getObject() {
  2. return get();
  3. }

接下来就是从注册中心获取服务地址,构建Invoker对象,并基于Invoker对象构建动态代理类,赋值给接口。
最终能发起网络调用的是DubboInvoker,而这个Invoker被代理了很多层,用来实现各种扩展功能。

8、服务降级

第一个就是服务降级,什么是服务降级呢?
「当服务可不用时,不希望抛出异常,而是返回特定的值(友好的提示等),这时候就可以用到服务降级。」
dubbo中有很多服务降级策略,简单举几个例子
force: 代表强制使用 Mock 行为,在这种情况下不会走远程调用 fail: 只有当远程调用发生错误时才使用 Mock 行为
假如有如下一个controller,调用DemoService获取值,但是DemoService并没有启动

  1. @RestController
  2. public class DemoController {
  3. @Reference(check = false, mock = "force:return mock")
  4. private DemoService demoService;
  5. @RequestMapping("hello")
  6. public String hello(@RequestParam("msg") String msg) {
  7. return demoService.hello(msg);
  8. }
  9. }

可以看到直接返回mock字符串(也并不会发生网络调用)
@Reference的mock属性改为如下,再次调用

  1. @RestController
  2. public class DemoController {
  3. @Reference(check = false, mock = "fail:return fail")
  4. private DemoService demoService;
  5. @RequestMapping("hello")
  6. public String hello(@RequestParam("msg") String msg) {
  7. return demoService.hello(msg);
  8. }
  9. }

会发起网络调用,调用失败,然后返回fail。

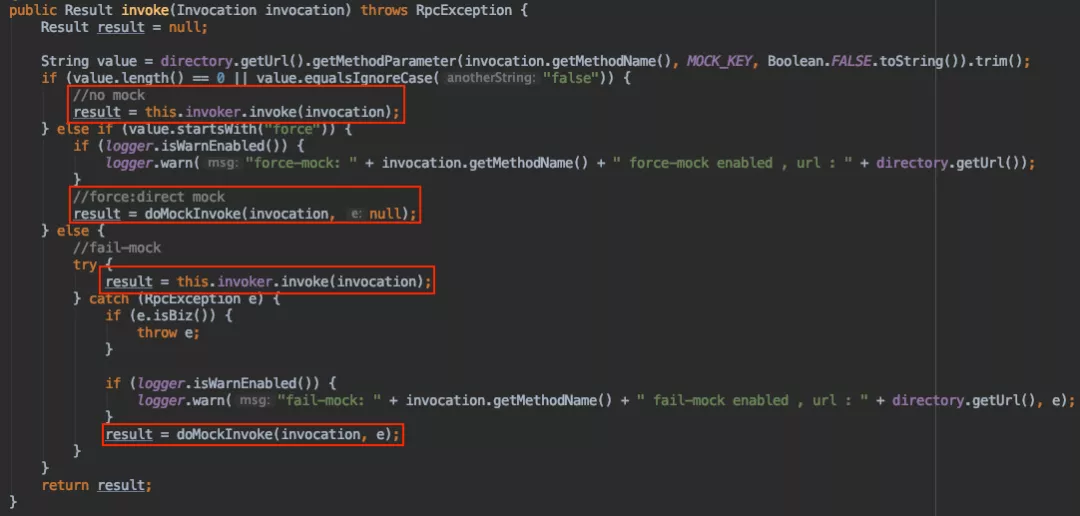

「dubbo中的服务降级只用了MockClusterInvoker这一个类来实现,因此相对于Hystrix等功能很简单,实现也很简单,如下图。」一、Dubbo基础理论知识 - 图10

  1. 当Reference不配置mock属性或者属性为false时,表示不进行降级,直接调用代理对象即可
  2. 以属性以force开头时,表示直接进行降级,都不会发生网络调用
  3. 其他请求就是在进行网络失败后才进行降级

    9、集群容错

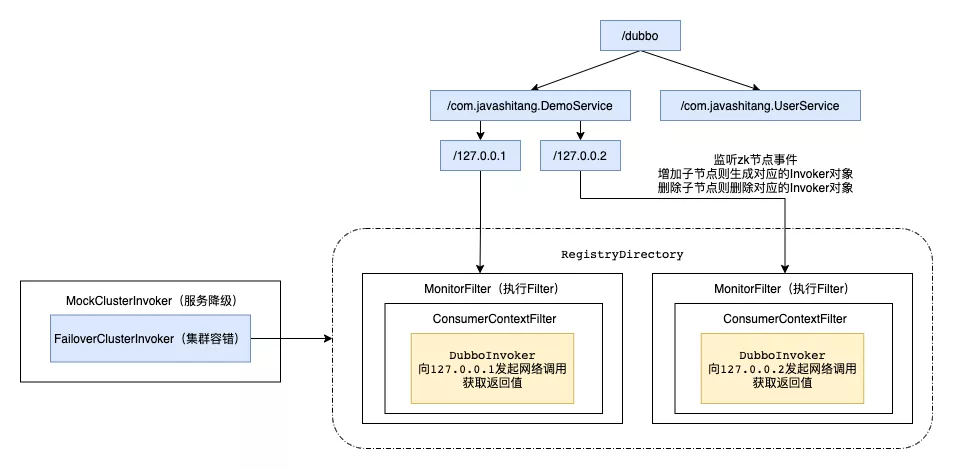

    过了服务降级这一层,接下来就到了集群容错了。一、Dubbo基础理论知识 - 图11
    dubbo中有很多集群容错策略
容错策略 解释 代理类
AvailableCluster 找到一个可用的节点,直接发起调用 AbstractClusterInvoker匿名内部类
FailoverCluster 失败重试(默认) FailoverClusterInvoker
FailfastCluster 快速失败 FailfastClusterInvoker
FailsafeCluster 安全失败 FailsafeClusterInvoker
FailbackCluster 失败自动恢复 FailbackClusterInvoker
ForkingCluster 并行调用 ForkingClusterInvoker
BroadcastCluster 广播调用 BroadcastClusterInvoker

Failover Cluster:失败自动切换,当出现失败,重试其它服务器。通常用于读操作,但重试会带来更长延迟。
Failfast Cluster:快速失败,只发起一次调用,失败立即报错。通常用于非幂等性的写操作,比如新增记录。
Failsafe Cluster:失败安全,出现异常时,直接忽略。通常用于写入审计日志等操作。
Failback Cluster:失败自动恢复,后台记录失败请求,定时重发。通常用于消息通知操作。
Forking Cluster:并行调用多个服务器,只要一个成功即返回。通常用于实时性要求较高的读操作,但需要浪费更多服务资源。可通过 forks=”2″ 来设置最大并行数。
Broadcast Cluster:广播调用所有提供者,逐个调用,任意一台报错则报错 。通常用于通知所有提供者更新缓存或日志等本地资源信息。
「读操作建议使用 Failover 失败自动切换,默认重试两次其他服务器。写操作建议使用 Failfast 快速失败,发一次调用失败就立即报错。」
有没有发现,「换集群容错策略就是换**DubboInvoker**的代理类」
集群容错相关的代理类都有一个共同的属性RegistryDirectory,这个是一个很重要的组件,它用List保存了服务提供者对应的所有Invoker。
「更牛逼的是这个List是动态变化的,当服务提供者下线时,会触发相应的事件,调用方会监听这个事件,并把对应的Invoker删除,这样后续就不会调用到下线的服务了。当有新的服务提供者时,会触发生成新的**Invoker**。」
当一个服务的多个Invoker,该选择哪个来调用呢?这就不得不提到负载均衡策略了。

负载均衡策略实现类 解释
RandomLoadBalance 随机策略(默认)
RoundRobinLoadBalance 轮询策略
LeastActiveLoadBalance 最少活跃调用数
ConsistentHashLoadBalance 一致性hash策略

「只需要通过合适的负载均衡策略来选择即可」
和服务端类似类似,最终能发送网络请求的Invoker还会被Filter对应的Invoker类所代理,一个Filter一个代理类,层层代理。
如下图为Dubbo发送请求时层层调用的过程一、Dubbo基础理论知识 - 图12Dubbo一些比较重要的扩展点就分享完了,整个请求响应的基本过程也串下来了!
