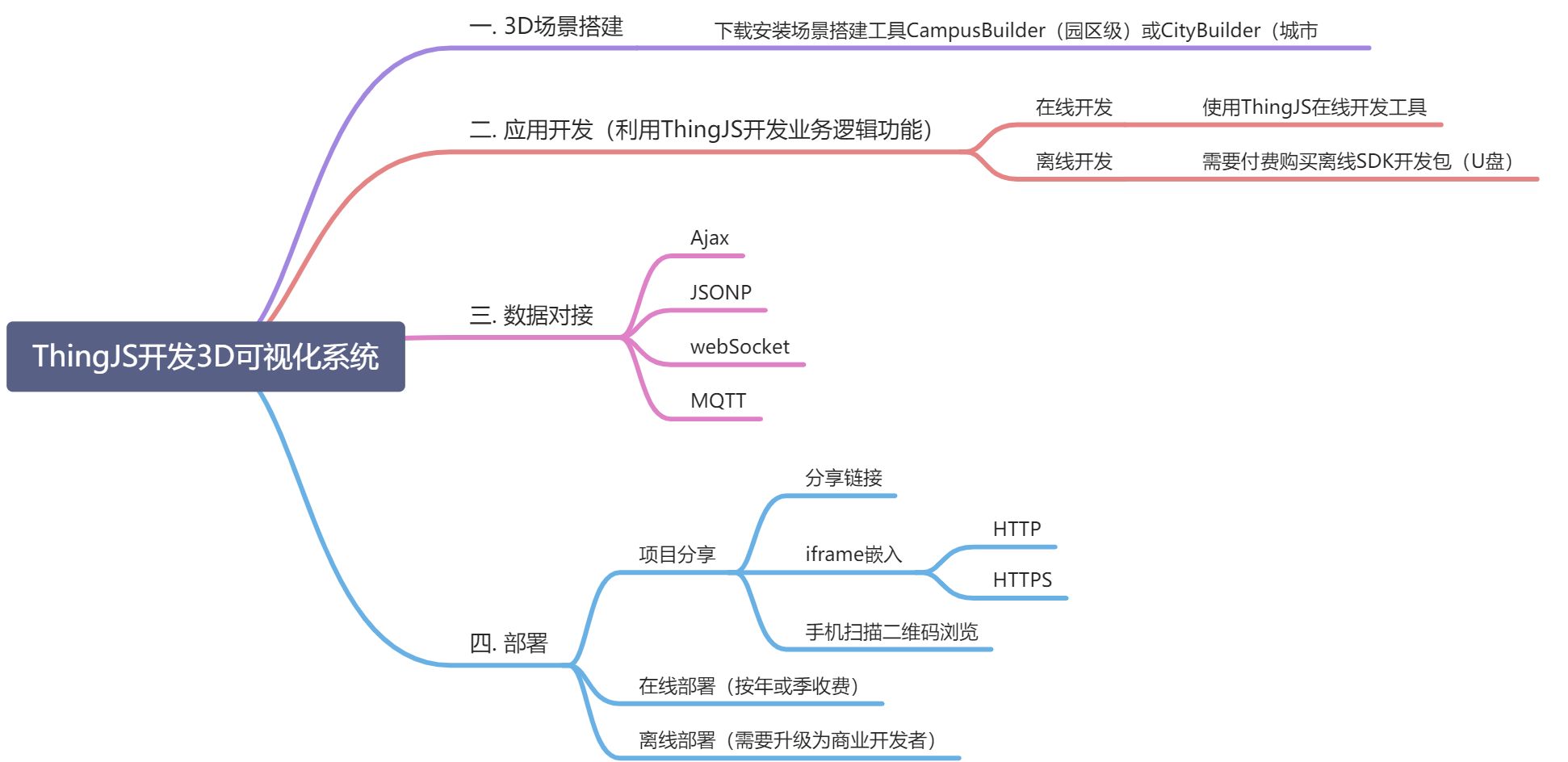

ThingJS开发3D可视化系统步骤

ThingJS - 图1

CampusBuilder（以下简称CB）-3D场景搭建工具

概述

使用CB搭建场景可以依托ThingJS提供的3D模型库，或者上传自定义模型。CB搭建的3D场景会自动同步到ThingJS平台同名账户下（可在在线开发工具-资源-我的园区中看到）

电脑配置要求

系统：Windows 7及以上
CPU：双核 CPU2.8GHz及以上
内存：1G及以上
显卡：最低GTX650，推荐GTX960及以上
硬盘：300GB及以上
3D模型创建对显卡有一定的要求，请务必使用独立显卡，集成显卡会造成使用的过程中有卡顿现象。

CampusBuilder 与 ThingJS的联系

在CB中创建的物体，只有在编辑了UserID、Name或者自定义属性之后，导入到ThingJS中才能成为独立管理的对象，被程序读取或修改。并且CB中UserID和Name与ThingJS中的对象有对应关系。

数据对接

ajax

在ThingJS的在线开发环境中内置了JQuery库，可以直接使用JQuery封装的Ajax方法进行数据对接。
注：如果在ThingJS在线环境中请求用户自己服务器上的静态资源数据或数据服务，或者其他网站的数据服务，就需要解决跨域问题（服务端需要配置response响应头的Access-Control-Allow-Origin属性）。如果是访问用户上传到ThingJS网站的静态JSON数据资源则不存在跨域问题。

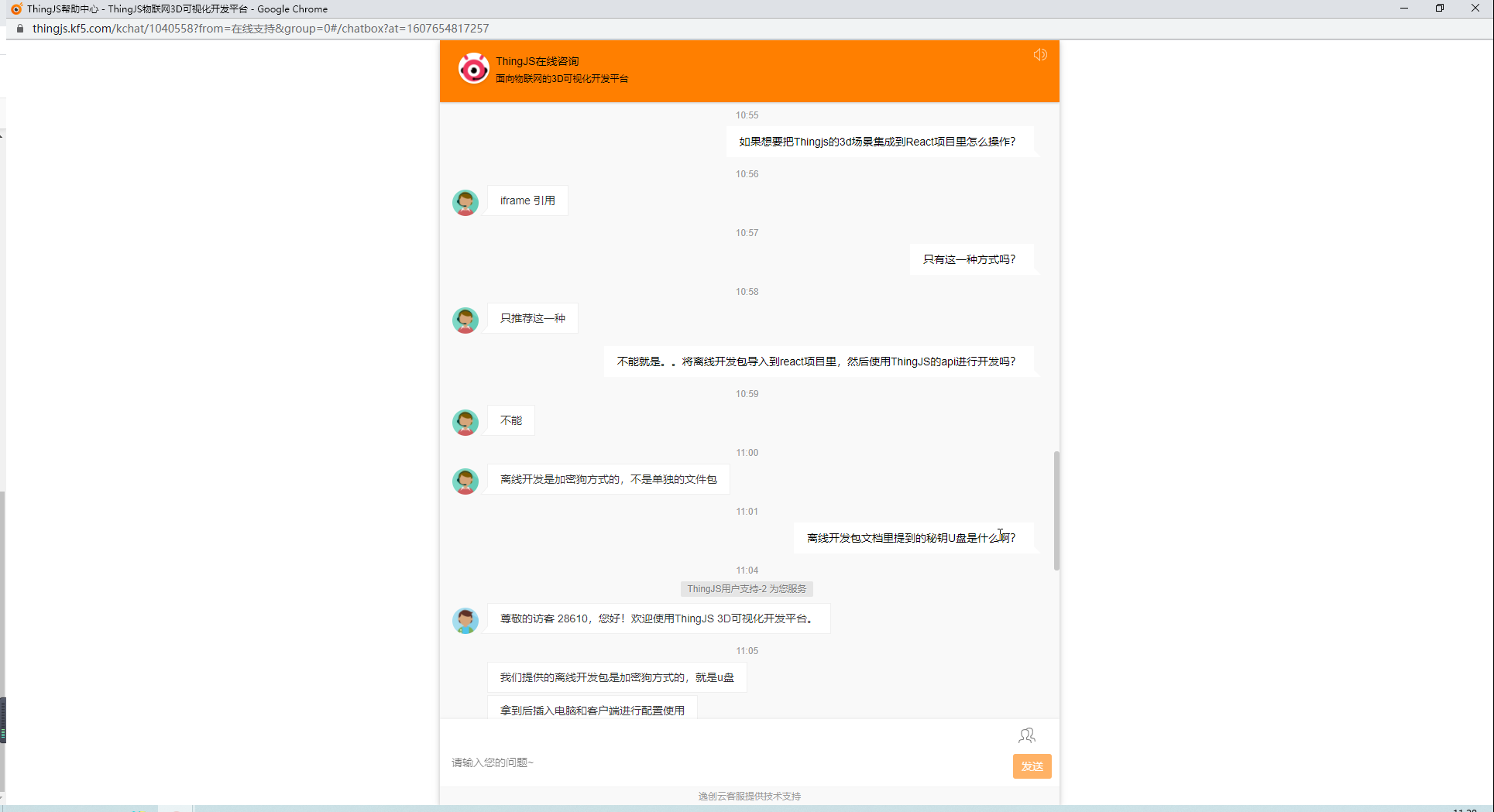

集成到React项目中（iframe引入）

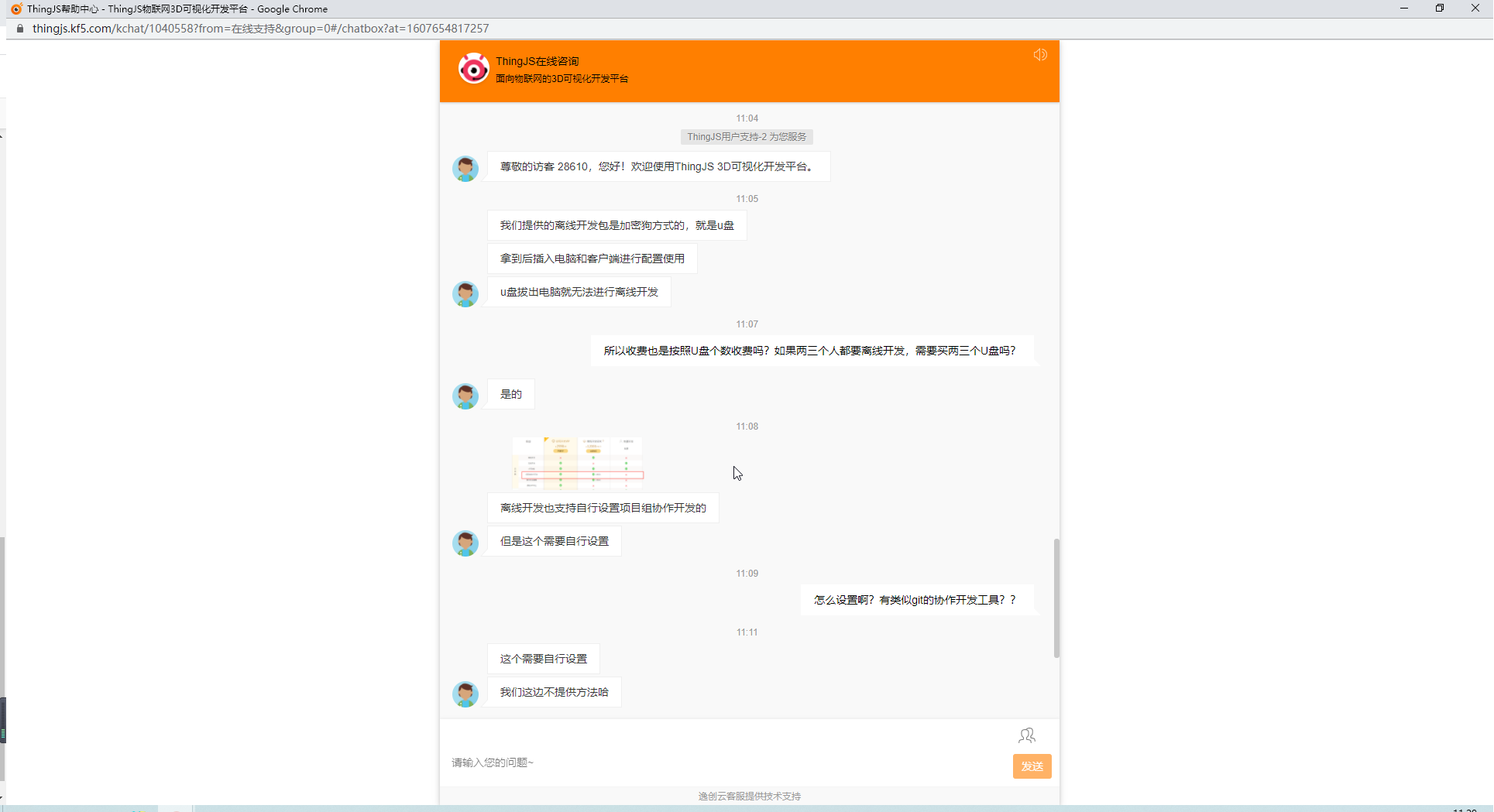

使用ThingJS进行离线开发，需要按照 ThingJS离线开发包使用说明书 安装离线开发包，并在插入秘钥U盘的情况下，在CB客户端进行ThingJS第三方调试。

实现一个三维停车场场景

效果展示


第一步：使用CampusBuilder导入参考图（最好是CAD平面图），设置比例和中心点。

利用ThingJS提供的模型，搭建停车场场景，包括但不限于墙，地面，停车位，减速带，警示牌，闸机，根据实际情况调整各个模型的属性。场景搭建的差不多了之后，要给需要程序读取或控制的模型加上UserID，比如在停车场这个场景里需要程序读取或控制的是一个个停车位，所以需要给每个停车位的UserID属性都输入值。

第二步：在ThingJS在线开发工具中创建自己的项目。

  1. 创建App对象并加载场景

    1. var app = new THING.App({
    2.  // 场景地址
    3.  "url": "/api/scene/f2837fb2825733ec2f34aaa9",
    4.  //背景设置
    5.  "skyBox" : "BlueSky"
    6. });

  2. 动态创建车辆（在指定的停车位渲染指定的车） ```javascript // 停车位假数据示例 var spaceData = [ {

    1.  id: 'parkingSpace01',  // 这个id需要跟CampusBuilder中的UserID一致
    2.  carModelUrl: '/api/models/A2425FF719264EA8A74440115640184A/0/gltf/' // 模型地址

    }, {

    1.  id: 'parkingSpace11',
    2.  carModelUrl: '/api/models/54728749A90F43CC874CE869B5028F65/0/gltf/'

    }, {

    1.  id: 'parkingSpace16',
    2.  carModelUrl: '/api/models/91FACB0F809240539A0143BC468A82ED/0/gltf/'

    } ];

function renderCars (spaceData) { var parkingSpace = null; var car = null; spaceData.forEach((item)=>{ if (item.carModelUrl.length > 0) { // 获取停车位对象 parkingSpace = app.query(#${item.id}); // 创建车辆对象 car = app.create({ type: ‘Thing’, // 对象类型 url: item.carModelUrl, // 模型地址 position: parkingSpace[0].position, // 位置 angles: parkingSpace[0].angles, // 缩放 scale: parkingSpace[0].scale, // 旋转角度 complete: function () { console.log(‘thing created: ‘ + this.id); } }); } }); };

// 场景加载事件 app.on(‘load’, function(){ // 加载场景之后执行 renderCars(spaceData); });

  2. 3. 渲染小车沿路径移动动画
  4. 实现效果：小车沿着固定路径循环移动。路径坐标点数组和模型position数组可以使用 ThingJS在线开发-工具-拾取坐标工具，在场景中使用鼠标点击获取坐标数据。
  5. ```javascript
  6. function renderMovingCar () {
  7.     var moveCar =  app.create({
  8.         type: 'Thing',
  9.         url: '/api/models/D12DF3998C9149D5A9B44652AB78BD99/0/gltf/',
  10.         position: [6.63, 0, 2.051],
  11.         scale:[0.184,0.461,0.22], // 这里的缩放数据是在CB里面查看的停车位的缩放数据，可根据实际情况调整
  12.         complete: function () {
  13.             // console.log('thing created: ' + this.id);
  14.             var path = [[ 6.93, 0, 2.08], [ -4.743, 0.1, 1.971],[ -4.407, 0.01, -7.752]];
  15.             moveCar.movePath({
  16.                 orientToPath: true, // 物体移动时沿向路径方向
  17.                 path: path, // 路径坐标点数组
  18.                 time: 15 * 1000, // 路径总时间 毫秒
  19.                 delayTime: 500, // 延时 0.5s 执行
  20.                 lerpType: null, // 插值类型（默认为线性插值）此处设置为不插值
  21.                 loopType: 'repeat', // 循环类型  'no':不循环 'repeat': 循环  'pingpong': '来回不断循环'
  22.             });
  23.         }
  24.     });
  25. };
  1. 渲染闸机杆抬起放下动画

实现效果：小车进入停车场前，入口闸机杆抬起，进入后入口闸机杆落下；小车离开前，出口闸机杆抬起，离开后出口闸机杆落下。特别说明：由于ThingJS提供的闸机杆模型的轴心点在中间，旋转的时候是绕着轴心点去旋转，如果旋转角度过大（比如90度），闸机杆与闸机就脱离了，所以在这我设置的旋转角度为20度。如果想要修改模型的轴心点，需要在3DMax里面去修改模型。

  1. function renderMovingCar () {
  2.     var turnstile01 = app.query('#turnstile01'); // 在CB中给闸机杆编写UserID,使用query获取到闸机杆对象
  3.     var turnstile02 = app.query('#turnstile02');
  4.     var moveCar =  app.create({
  5.         type: 'Thing',
  6.         url: '/api/models/D12DF3998C9149D5A9B44652AB78BD99/0/gltf/',
  7.         position: [6.63, 0, 2.051],
  8.         scale:[0.184,0.461,0.22],
  9.         complete: function () {
  10.             // console.log('thing created: ' + this.id);
  11.             var path = [[ 6.93, 0, 2.08], [ -4.743, 0.1, 1.971],[ -4.407, 0.01, -7.752]];
  12.             moveCar.movePath({
  13.                 orientToPath: true, // 物体移动时沿向路径方向
  14.                 path: path, // 路径坐标点数组
  15.                 time: 15 * 1000, // 路径总时间 毫秒
  16.                 delayTime: 500, // 延时 0.5s 执行
  17.                 lerpType: null, // 插值类型（默认为线性插值）此处设置为不插值
  18.                 loopType: 'repeat', // 循环类型
  19.                 update: function(e) {
  20.                   // 监听小车的移动过程（移动数据为0-1的浮点数）
  21.                     var numStr = e.progress.toString();
  22.                     var index = numStr.indexOf('.');
  23.                   // 在这里处理移动数据时，需要注意力度，如果截取的小数点后的位数过大的话，有可能监听不到，亲测截取小数点后两位是刚刚好的。如果截取小数点后三位，在场景初始加载时有很大概率监听不到。
  24.                     var result = numStr.slice(0, index + 3);
  25.                     if (Number(result) === 0) {
  26.                         // console.log(e.progress + `----` + result);
  28.                         turnstile01[0].rotateTo({
  29.                           // 这个角度需要在CB中多尝试，如果对坐标系的概念比较模糊的话
  30.                             angles: [0, 90, 20],
  31.                             time: 2000,
  32.                             complete: function () {
  33.                                 turnstile01[0].rotateTo({
  34.                                     angles: [0, 90, 0],
  35.                                     time: 1000,
  36.                                     complete: function () {
  37.                                         // console.log('rotateto completed');
  38.                                     }
  39.                                 });
  40.                             }
  41.                         });
  44.                     }
  46.                     if (Number(result) === 0.7) {
  47.                         // console.log(e.progress + `----` + result);
  48.                         turnstile02[0].rotateTo({
  49.                             angles: [0, 0, 20],
  50.                             time: 5000,
  51.                             complete: function () {
  52.                                 turnstile02[0].rotateTo({
  53.                                     angles: [0, 0, 0],
  54.                                     time: 1000,
  55.                                     complete: function () {
  56.                                         // console.log('rotateto completed');
  57.                                     }
  58.                                 });
  59.                             }
  60.                         });
  61.                     }
  62.                 }
  63.             });
  64.         }
  65.     });
  66. };
  68.  // 加载场景之后执行
  69. app.on('load', function(){
  70.     renderCars(spaceData);
  71.     renderMovingCar();
  72. });

第三步：对接数据

使用感受

  • CB工具使用起来还不是特别的顺手，尤其是建立墙体的时候，有些拐弯的地方，不好控制，把握不好的话，两面墙之间会有窟窿
  • 如果程序需要读取的物体比较多，比如说停车场的停车位比较多的话，在CB里面去编写UserID是很费时间的，因为要一个一个地去编写UserID

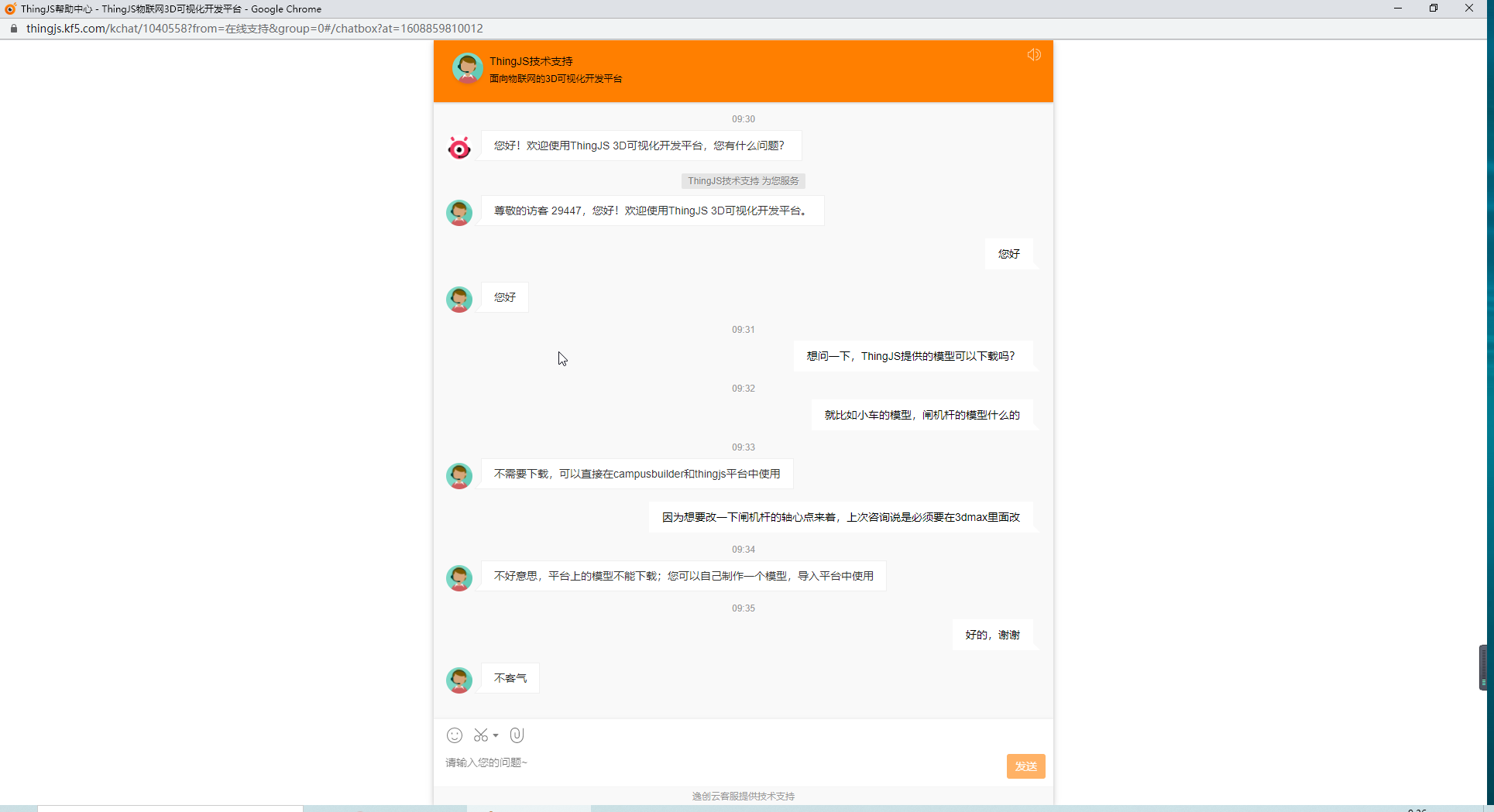

  • 目前搭建场景时使用的模型都是ThingJS官方提供的，如果遇到需要修改模型的问题，比如说停车场场景里的闸机杆的轴心点需要改，我们是没有办法改的，所以如果没有建模相关的专业人才的话，效果的实现还是有一些受限的


  • 如果想要把ThingJS搭建的场景集成到现有的数字孪生系统中，不管是在线还是离线，都需要使用Iframe引入的方式进行集成。如果没有正式部署，使用iframe引入场景背景中是有”Thingjs by uinnova”水印的。
