前言

只有光头才能变强。

文本已收录至我的GitHub精选文章，欢迎Star：https://github.com/ZhongFuCheng3y/3y

这篇SpringMVC被催了很久了，这阵子由于做整合系统的事，所以非常非常地忙。这周末早早就回了公司肝这篇文章了。

如果关注三歪的同学会发现，三歪最近写的很多文章都是结合了现有的系统去写的。这些问题都是真实开发场景会遇到的、用的上的，这些案例对未工作的同学帮助应该还是蛮大的。

不多BB了，还是进入今天的正题吧「SpringMVC」

先简单聊聊SpringMVC

如果你们玩知乎，很可能会看到我的身影。我经常会去知乎水回答。在知乎有很多初学者都会问的一个问题：「我学习SpringMVC需要什么样的基础」

我一定会让他们先学Servlet，再学SpringMVC的。虽然说我们在现实开发中几乎不会写原生Servlet的代码了，但我始终认为学完Servlet再学SpringMVC，对理解SpringMVC是有好处的。

三歪题外话：我当时在学SpringMVC之前其实已经接触过另外一个web框架（当然了Servlet也是学了的），那就是「大名鼎鼎」的Struts2。只要是Struts2有的功能，SpringMVC都会有。

当时初学Struts2的时候用的是XML配置的方式去开发的，再转到SpringMVC注解的时候，觉得SpringMVC真香。

Struts2在2020年已经不用学了，学SpringMVC的基础是Servlet，只要Servlet基础还行，上手SpringMVC应该不成问题。

从Servlet到SpringMVC，你会发现SpringMVC帮我们做了很多的东西，我们的代码肯定是没以前多了。

Servlet：

我们以前可能需要将传递进来的参数手动封装成一个Bean，然后继续往下传：

SpringMVC执行流程源码 - 图1

SpringMVC:

现在SpringMVC自动帮我们将参数封装成一个Bean

SpringMVC执行流程源码 - 图2

Servlet:

以前我们要导入其他的jar包去手动处理文件上传的细节：

SpringMVC执行流程源码 - 图3

SpringMVC：

现在SpringMVC上传文件用一个MultipartFile对象都给我们封装好了

SpringMVC执行流程源码 - 图4

……..

说白了，在Servlet时期我们这些活都能干，只不过SpringMVC把很多东西都给屏蔽了，于是我们用起来就更加舒心了。

在学习SpringMVC的时候实际上也是学习这些功能是怎么用的而已，并不会太难。这次整理的SpringMVC电子书其实也是在讲SpringMVC是如何使用的

比如说传递一个日期字符串来，SpringMVC默认是不能转成日期的，那我们可以怎么做来实现。
SpringMVC的文件上传是怎么使用的
SpringMVC的拦截器是怎么使用的
SpringMVC是怎么对参数绑定的
……

SpringMVC执行流程源码 - 图5

现在「电子书」已经放出来了，但是别急，重头戏在后面。显然，通过上面的电子书是可以知道SpringMVC是怎么用的。

但是这在面试的时候人家是不会问你SpringMVC的一些用法的，而SpringMVC面试问得最多的就是：SpringMVC请求处理的流程是怎么样的。

其实也很简单，流程就是下面这张图：

SpringMVC执行流程源码 - 图6

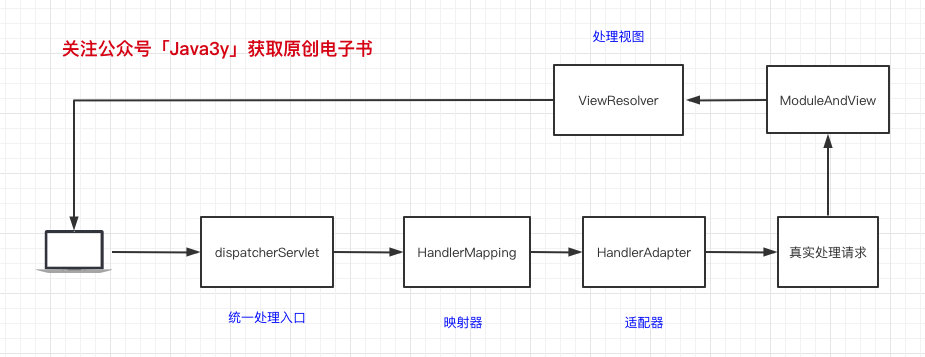

再简化一点，可以发现流程不复杂

SpringMVC执行流程源码 - 图7

在面试的时候甚至能一句话就讲完了，但这够吗，这是面试官想要的吗？那肯定不是。那我们想知道SpringMVC是做了什么吗？想的吧（不管你们想不想，反正三歪想看）。

SpringMVC执行流程源码 - 图8

由于想要主流程更加清晰一点，我会在源码添加部分注释以及删减部分的代码

以@ResponseBody和@RequestBody的Controller代码讲解为主，这是线上环境用得最多的

DispatcherServlet源码

首先我们看看DispatcherServlet的类结构，可以清楚地发现实际DispatcherServlet就是Servlet接口的一个子类（这也就是为什么网上这么多人说DispatcherServlet的原理实际上就是Servlet）

SpringMVC执行流程源码 - 图9

我们在DispatcherServlet类上可以看到很多熟悉的成员变量（组件），所以看下来，我们要的东西，DispatcherServlet可全都有。

// 文件处理器
private MultipartResolver multipartResolver;
// 映射器
private List<HandlerMapping> handlerMappings;
// 适配器
private List<HandlerAdapter> handlerAdapters;
// 异常处理器
private List<HandlerExceptionResolver> handlerExceptionResolvers;
// 视图解析器
private List<ViewResolver> viewResolvers;

然后我们会发现它们在initStrategies()上初始化：

protected void initStrategies(ApplicationContext context) {
  initMultipartResolver(context);
  initLocaleResolver(context);
  initThemeResolver(context);
  initHandlerMappings(context);
  initHandlerAdapters(context);
  initHandlerExceptionResolvers(context);
  initRequestToViewNameTranslator(context);
  initViewResolvers(context);
  initFlashMapManager(context);
}

请求进到DispatcherServlet，其实全部都会打到doService()方法上。我们看看这个doService()方法做了啥：

protected void doService(HttpServletRequest request, HttpServletResponse response) throws Exception {
        // 设置一些上下文...(省略一大部分)
        request.setAttribute(OUTPUT_FLASH_MAP_ATTRIBUTE, new FlashMap());
        request.setAttribute(FLASH_MAP_MANAGER_ATTRIBUTE, this.flashMapManager);
        try {
      // 调用doDispatch
            doDispatch(request, response);
        }
        finally {
            if (!WebAsyncUtils.getAsyncManager(request).isConcurrentHandlingStarted()) {
                if (attributesSnapshot != null) {
                    restoreAttributesAfterInclude(request, attributesSnapshot);
                }
            }
        }
    }

所以请求会走到doDispatch(request, response);里边，我们再进去看看：

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
   HttpServletRequest processedRequest = request;
   HandlerExecutionChain mappedHandler = null;
   boolean multipartRequestParsed = false;
   WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
   try {
      ModelAndView mv = null;
      Exception dispatchException = null;
      try {
         // 检查是不是文件上传请求
         processedRequest = checkMultipart(request);
         multipartRequestParsed = (processedRequest != request);
         // 找到HandlerExecutionChain
         mappedHandler = getHandler(processedRequest);
         if (mappedHandler == null || mappedHandler.getHandler() == null) {
            noHandlerFound(processedRequest, response);
            return;
         }
         // 得到对应的hanlder适配器
         HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
         // 拦截前置处理
         if (!mappedHandler.applyPreHandle(processedRequest, response)) {
            return;
         }
         // 真实处理请求
         mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
         // 视图解析器处理
         applyDefaultViewName(processedRequest, mv);
         // 拦截后置处理
         mappedHandler.applyPostHandle(processedRequest, response, mv);
      }
      catch (Exception ex) {
         dispatchException = ex;
      }
   }
}

这里的流程跟我们上面的图的流程几乎是一致的了。我们从源码可以知道的是，原来SpringMVC的拦截器是在MappingHandler的时候一齐返回的，返回的是一个HandlerExecutionChain对象。这个对象也不难，我们看看：

public class HandlerExecutionChain {
    private static final Log logger = LogFactory.getLog(HandlerExecutionChain.class);
  // 真实的handler
    private final Object handler;
  // 拦截器List
    private HandlerInterceptor[] interceptors;
    private List<HandlerInterceptor> interceptorList;
    private int interceptorIndex = -1;
}

OK，整体的流程我们是已经看完了，顺便要不我们去看看它是怎么找到handler的？三歪带着你们冲！我们点进去getHandler()后，发现它就把默认实现的Handler遍历一遍，然后选出合适的：

protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
    // 遍历一遍默认的Handler实例，选出合适的就返回
  for (HandlerMapping hm : this.handlerMappings) {
    HandlerExecutionChain handler = hm.getHandler(request);
    if (handler != null) {
      return handler;
    }
  }
  return null;
}

再进去getHandler里边看看呗，里边又有几层，我们最后可以看到它根据路径去匹配，走到了lookupHandlerMethod这么一个方法

protected HandlerMethod lookupHandlerMethod(String lookupPath, HttpServletRequest request) throws Exception {
        List<Match> matches = new ArrayList<Match>();
      // 获取路径
        List<T> directPathMatches = this.mappingRegistry.getMappingsByUrl(lookupPath);
      // 对匹配的排序，找到最佳匹配的
        if (!matches.isEmpty()) {
            Comparator<Match> comparator = new MatchComparator(getMappingComparator(request));
            Collections.sort(matches, comparator);
            if (logger.isTraceEnabled()) {
                logger.trace("Found " + matches.size() + " matching mapping(s) for [" +
                        lookupPath + "] : " + matches);
            }
            Match bestMatch = matches.get(0);
            if (matches.size() > 1) {
                if (CorsUtils.isPreFlightRequest(request)) {
                    return PREFLIGHT_AMBIGUOUS_MATCH;
                }
                Match secondBestMatch = matches.get(1);
                if (comparator.compare(bestMatch, secondBestMatch) == 0) {
                    Method m1 = bestMatch.handlerMethod.getMethod();
                    Method m2 = secondBestMatch.handlerMethod.getMethod();
                    throw new IllegalStateException("Ambiguous handler methods mapped for HTTP path '" +
                            request.getRequestURL() + "': {" + m1 + ", " + m2 + "}");
                }
            }
            handleMatch(bestMatch.mapping, lookupPath, request);
            return bestMatch.handlerMethod;
        }
        else {
            return handleNoMatch(this.mappingRegistry.getMappings().keySet(), lookupPath, request);
        }
    }

找拦截器大概也是上面的一个过程，于是我们就可以顺利拿到HandlerExecutionChain了，找到HandlerExecutionChain后，我们是先去拿对应的HandlerAdaptor。我们也去看看里边做了什么：

// 遍历HandlerAdapter实例，找到个合适的返回
protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
        for (HandlerAdapter ha : this.handlerAdapters) {
            if (ha.supports(handler)) {
                return ha;
            }
        }
    }

我们看一个常用HandlerAdapter实例RequestMappingHandlerAdapter，会发现他会初始化很多的参数解析器，其实我们经常用的@ResponseBody解析器就被内置在里边：

private List<HandlerMethodArgumentResolver> getDefaultArgumentResolvers() {
        List<HandlerMethodArgumentResolver> resolvers = new ArrayList<HandlerMethodArgumentResolver>();
        resolvers.add(new MatrixVariableMethodArgumentResolver());
        resolvers.add(new MatrixVariableMapMethodArgumentResolver());
        resolvers.add(new ServletModelAttributeMethodProcessor(false));
      // ResponseBody Requestbody解析器
        resolvers.add(new RequestResponseBodyMethodProcessor(getMessageConverters(), this.requestResponseBodyAdvice));
        resolvers.add(new RequestPartMethodArgumentResolver(getMessageConverters(), t
        // 等等
        return resolvers;
    }

得到HandlerAdaptor后，随之而行的就是拦截器的前置处理，然后就是真实的mv = ha.handle(processedRequest, response, mappedHandler.getHandler())。

这里边嵌套了好几层，我就不一一贴代码了，我们会进入ServletInvocableHandlerMethod#invokeAndHandle方法，我们看一下这里边做了什么：

public void invokeAndHandle(ServletWebRequest webRequest,
            ModelAndViewContainer mavContainer, Object... providedArgs) throws Exception {
      // 处理请求
        Object returnValue = invokeForRequest(webRequest, mavContainer, providedArgs);
        setResponseStatus(webRequest);
        if (returnValue == null) {
            if (isRequestNotModified(webRequest) || hasResponseStatus() || mavContainer.isRequestHandled()) {
                mavContainer.setRequestHandled(true);
                return;
            }
        }
      //..
        mavContainer.setRequestHandled(false);
        try {
      // 处理返回值
            this.returnValueHandlers.handleReturnValue(
                    returnValue, getReturnValueType(returnValue), mavContainer, webRequest);
        }
    }

处理请求的方法我们进去看看invokeForRequest

public Object invokeForRequest(NativeWebRequest request, ModelAndViewContainer mavContainer,
            Object... providedArgs) throws Exception {
      // 得到参数
        Object[] args = getMethodArgumentValues(request, mavContainer, providedArgs);
      // 调用方法
        Object returnValue = doInvoke(args);
        if (logger.isTraceEnabled()) {
            logger.trace("Method [" + getMethod().getName() + "] returned [" + returnValue + "]");
        }
        return returnValue;
    }

我们看看它是怎么处理参数的，getMethodArgumentValues方法进去看看：

private Object[] getMethodArgumentValues(NativeWebRequest request, ModelAndViewContainer mavContainer,
            Object... providedArgs) throws Exception {
      // 得到参数
        MethodParameter[] parameters = getMethodParameters();
        Object[] args = new Object[parameters.length];
        for (int i = 0; i < parameters.length; i++) {
            MethodParameter parameter = parameters[i];
            parameter.initParameterNameDiscovery(this.parameterNameDiscoverer);
            GenericTypeResolver.resolveParameterType(parameter, getBean().getClass());
            args[i] = resolveProvidedArgument(parameter, providedArgs);
            if (args[i] != null) {
                continue;
            }
      // 找到适配的参数解析器
            if (this.argumentResolvers.supportsParameter(parameter)) {
                try {
                    args[i] = this.argumentResolvers.resolveArgument(
                            parameter, mavContainer, request, this.dataBinderFactory);
                    continue;
                }
                //.....
        }
        return args;
    }

这些参数解析器实际上在HandlerAdaptor内置的那些，这里不好放代码，所以我截个图吧：

SpringMVC执行流程源码 - 图10

针对于RequestResponseBodyMethodProcessor解析器我们看看里边做了什么：

public Object resolveArgument(MethodParameter parameter, ModelAndViewContainer mavContainer,
            NativeWebRequest webRequest, WebDataBinderFactory binderFactory) throws Exception {
    // 通过Converters对参数转换
        Object arg = readWithMessageConverters(webRequest, parameter, parameter.getGenericParameterType());
        String name = Conventions.getVariableNameForParameter(parameter);
        WebDataBinder binder = binderFactory.createBinder(webRequest, arg, name);
        // ...
        mavContainer.addAttribute(BindingResult.MODEL_KEY_PREFIX + name, binder.getBindingResult());
        return arg;
    }

再进去readWithMessageConverters里边看看：

protected <T> Object readWithMessageConverters(HttpInputMessage inputMessage, MethodParameter param,
            Type targetType) throws IOException, HttpMediaTypeNotSupportedException, HttpMessageNotReadableException {
        // ...处理请求头
        try {
            inputMessage = new EmptyBodyCheckingHttpInputMessage(inputMessage);
      // HttpMessageConverter实例去对参数转换
            for (HttpMessageConverter<?> converter : this.messageConverters) {
                Class<HttpMessageConverter<?>> converterType = (Class<HttpMessageConverter<?>>) converter.getClass();
                if (converter instanceof GenericHttpMessageConverter) {
                    GenericHttpMessageConverter<?> genericConverter = (GenericHttpMessageConverter<?>) converter;
                    if (genericConverter.canRead(targetType, contextClass, contentType)) {
                        if (logger.isDebugEnabled()) {
                            logger.debug("Read [" + targetType + "] as \"" + contentType + "\" with [" + converter + "]");
                        }
                        if (inputMessage.getBody() != null) {
                            inputMessage = getAdvice().beforeBodyRead(inputMessage, param, targetType, converterType);
                            body = genericConverter.read(targetType, contextClass, inputMessage);
                            body = getAdvice().afterBodyRead(body, inputMessage, param, targetType, converterType);
                        }
                        else {
                            body = null;
                            body = getAdvice().handleEmptyBody(body, inputMessage, param, targetType, converterType);
                        }
                        break;
                    }
                }
                //...各种判断
        return body;
    }

看到这里，有没有看不懂，想要退出的感觉了？？别慌，三歪带你们看看这份熟悉的配置：

<!-- 启动JSON返回格式 -->
    <bean    class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter">
        <property name="messageConverters">
            <list>
                <ref bean="jacksonMessageConverter" />
            </list>
        </property>
    </bean>
    <bean id="jacksonMessageConverter"
        class="org.springframework.http.converter.json.MappingJackson2HttpMessageConverter">
        <property name="supportedMediaTypes">
            <list>
                <value>text/html;charset=UTF-8</value>
                <value>application/json;charset=UTF-8</value>
                <value>application/x-www-form-urlencoded;charset=UTF-8</value>
            </list>
        </property>
        <property name="objectMapper" ref="jacksonObjectMapper" />
    </bean>
    <bean id="jacksonObjectMapper" class="com.fasterxml.jackson.databind.ObjectMapper" />

我们在SpringMVC想要使用@ResponseBody返回JSON格式都会在配置文件上配置上面的配置，RequestMappingHandlerAdapter这个适配器就是上面所说的那个，内置了RequestResponseBodyMethodProcessor解析器，然后MappingJackson2HttpMessageConverter实际上就是HttpMessageConverter接口的实例

SpringMVC执行流程源码 - 图11

然后在返回的时候也经过HttpMessageConverter去将参数转换后，写给HTTP响应报文。转换的流程大致如图所示：

SpringMVC执行流程源码 - 图12

视图解析器后面就不贴了，大概的流程就如上面的源码，我再画个图来加深一下理解吧：

SpringMVC执行流程源码 - 图13

最后

SpringMVC我们使用的时候非常简便，在内部实际上帮我们做了很多(有各种的HandlerAdaptor)，SpringMVC的请求流程面试的时候还是面得很多的，还是可以看看源码它帮我们做了什么，过一遍可能会发现自己能看懂以前的配置了。

现在已经工作有一段时间了，为什么还来写SpringMVC呢，原因有以下几个：

我是一个对排版有追求的人，如果早期关注我的同学可能会发现，我的GitHub、文章导航的read.me会经常更换。现在的GitHub导航也不合我心意了（太长了），并且早期的文章，说实话排版也不太行，我决定重新搞一波。
我的文章会分发好几个平台，但文章发完了可能就没人看了，并且图床很可能因为平台的防盗链就挂掉了。又因为有很多的读者问我：”你能不能把你的文章转成PDF啊？“
我写过很多系列级的文章，这些文章就几乎不会有太大的改动了，就非常适合把它们给”持久化“。

基于上面的原因，我决定把我的系列文章汇总成一个PDF/HTML/WORD/epub文档。说实话，打造这么一个文档花了我不少的时间。为了防止白嫖，关注我的公众号回复「888」即可获取。

SpringMVC电子书，有兴趣的同学可以浏览一波。共有「47」页

SpringMVC执行流程源码 - 图14

参考资料：

各类知识点总结

下面的文章都有对应的原创精美PDF，在持续更新中，可以来找我催更~

涵盖Java后端所有知识点的开源项目（已有8K+ star）：

如果大家想要实时关注我更新的文章以及分享的干货的话，微信搜索Java3y。

PDF文档的内容均为手打，有任何的不懂都可以直接来问我（公众号有我的联系方式）。

SpringMVC执行流程源码 - 图15

SpringMVC执行流程源码 - 图16

SpringMVC执行流程源码 - 图17

给三歪点个赞，对三歪真的非常重要！
