如何判断一个多边形是否合法

利用无人机对一片区域进行测绘前，我们会先在地图上框选一个区域，然后再规划飞行的路线，而需要测绘的这片区域往往是一个多边形。在 Mesh iOS 即将推出的新版本中，我们加入了多边形区域的编辑功能，其中就涉及判断用户所编辑出来的多边形是否合法的问题。

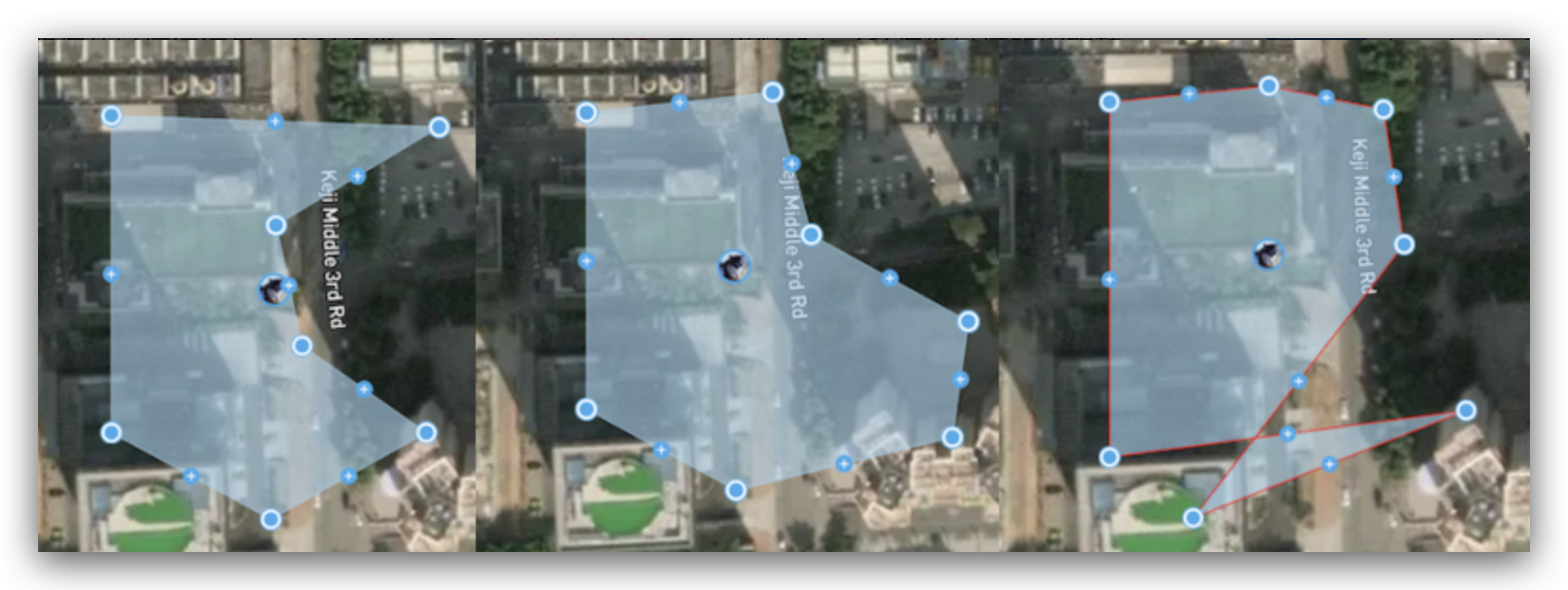

首先我们要确定一个标准：怎么样才算一个不合法的多边形 ？我们可以简单地通过下面这幅图来解释一下：

我们可以看出前面两个分别是凹多边形和凸多边形，而最后一张则是我们所说的不合法多边形，可以看出这个不合法的多边形的特征就是：它存在某条边与另外一条边相交的情况 。

那么要判断一个多边形是否合法，我们只要判断组成多边形的所有线段是否存在相交的情况即可，当然，我们这里所说的相交是 规范相交 ，即 交点不在线段的端点上 。

好了，那么现在的问题可以简化成：如何判断两条线段是否规范相交 。

这里我们需要借助 向量的叉积 来进行判断。

叉积，又称向量积，是对三维空间中的两个向量的二元运算。

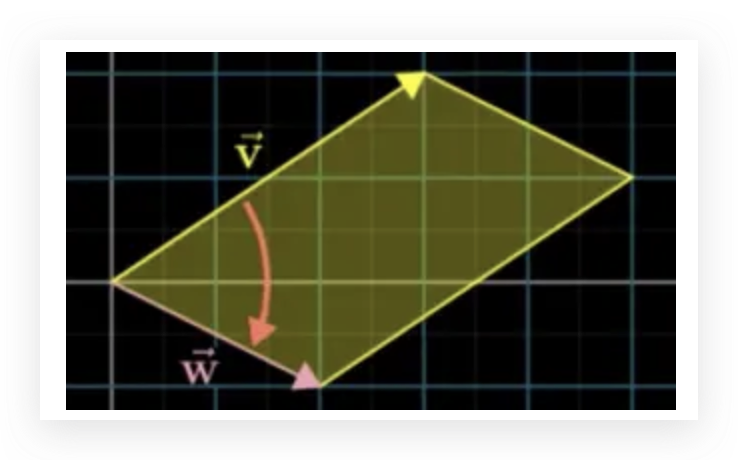

这里推荐 3Blue1Brown 的 视频 来快速回顾一下叉积的概念(下面的两幅截图来自此视频)。我们只需知道叉积的结果是有正负的，比如我们以向量 为标准，如下图，向量 在 的 顺时针方向，那么 ：

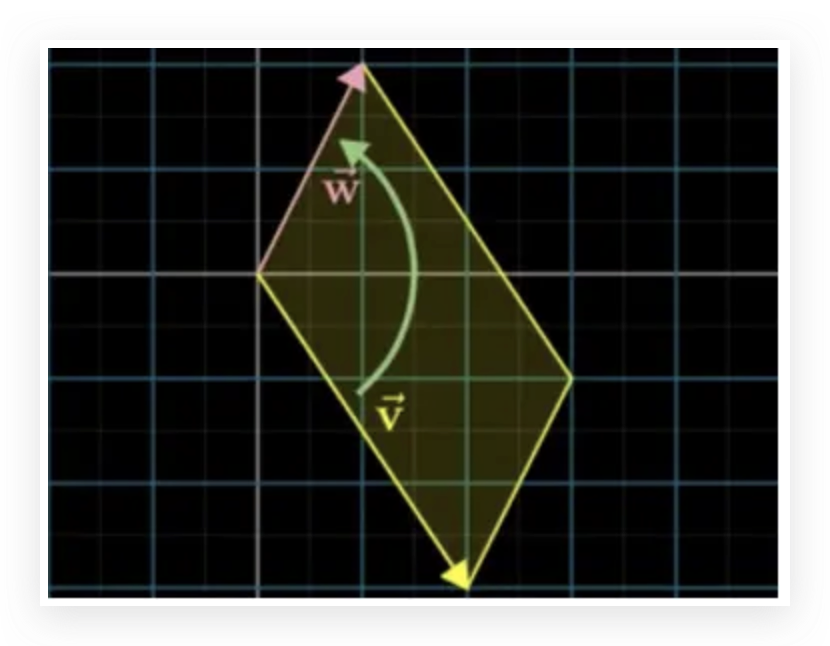

如果向量 在 的 逆时针方向，那么 ：

我们如何利用叉积的特性运用到判断线段是否相交上呢？

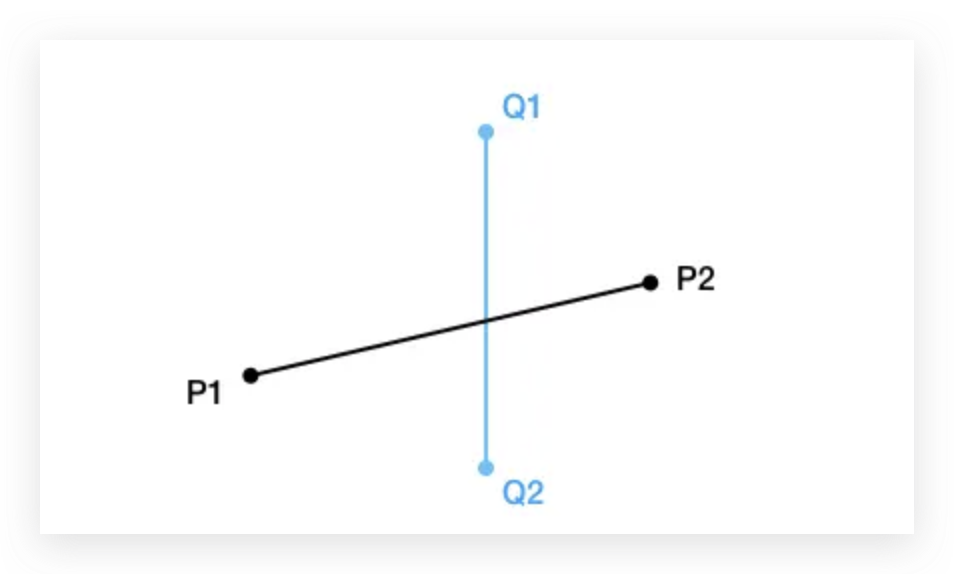

我们先看下面最直接的一个线段相交的情况：

线段 和 线段 明显存在一个交点，从上面这张图我们可以做一个简单的结论：如果一条的线段的两个端点在另外一条线段两侧，那么这两条线段可能相交，注意这里说的是可能相交，稍后会讲到另外一种情况。

我们可以将上面的图转换为向量的情况来看：

是不是觉得似曾相识，这跟上面提到的叉积的情况是不是很类似？
向量 在 的逆时针方向，那么：
向量 在 的顺时针方向，那么：

用 A 表示 的叉积结果，用 B 表示 的叉积结果，那么 一条的线段的两个端点在另外一条线段两侧 这个几何现象可以用这个公式表示 ：A*B < 0

我们前面提到 如果一条的线段的两个端点在另外一条线段两侧，那么这两条线段可能相交 ，为什么是可能相交呢？如果我们将 线段 往右边移动一下，会存在下面这种情况：

从上图可以看出，线段 的两个端点在线段 两侧，但是它们并没有相交。

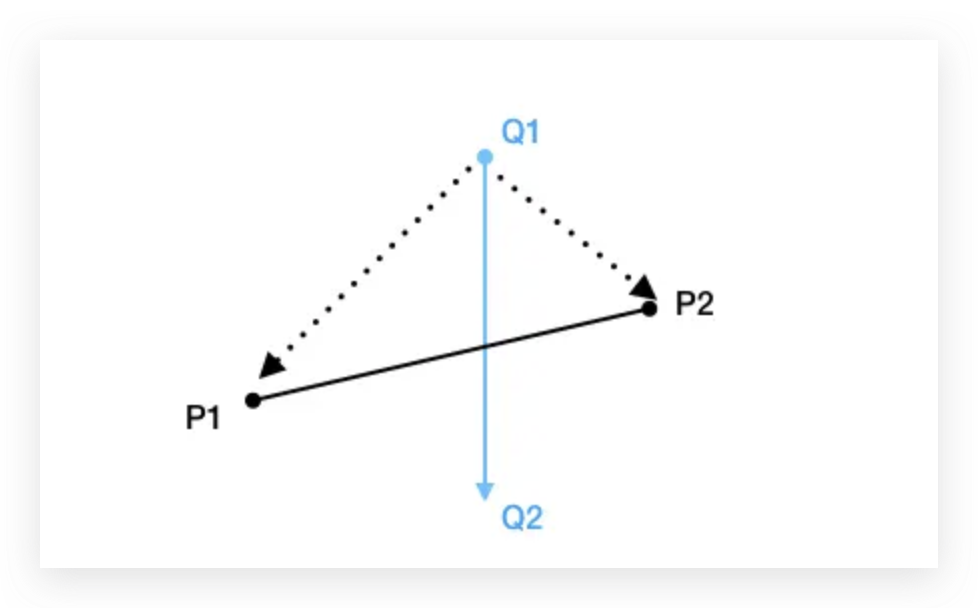

那么如何排除这种情况呢？其实很简单，我们之前都是以线段 作为主视角，如果将主视角换成线段 ，那么我们很容易看出 线段 的两个端点并没有在 线段 的两侧。所以我们再次看回上面相交的那幅图，为了能够充分的判断两条线段相交，这次以 为主视角看待这个问题，求叉积：

向量 在 的逆时针方向，那么：
向量 在 的顺时针方向，那么：

综上，我们可以得出：

当 A*B < 0 && C*D < 0 的时候，两条线段规范相交。

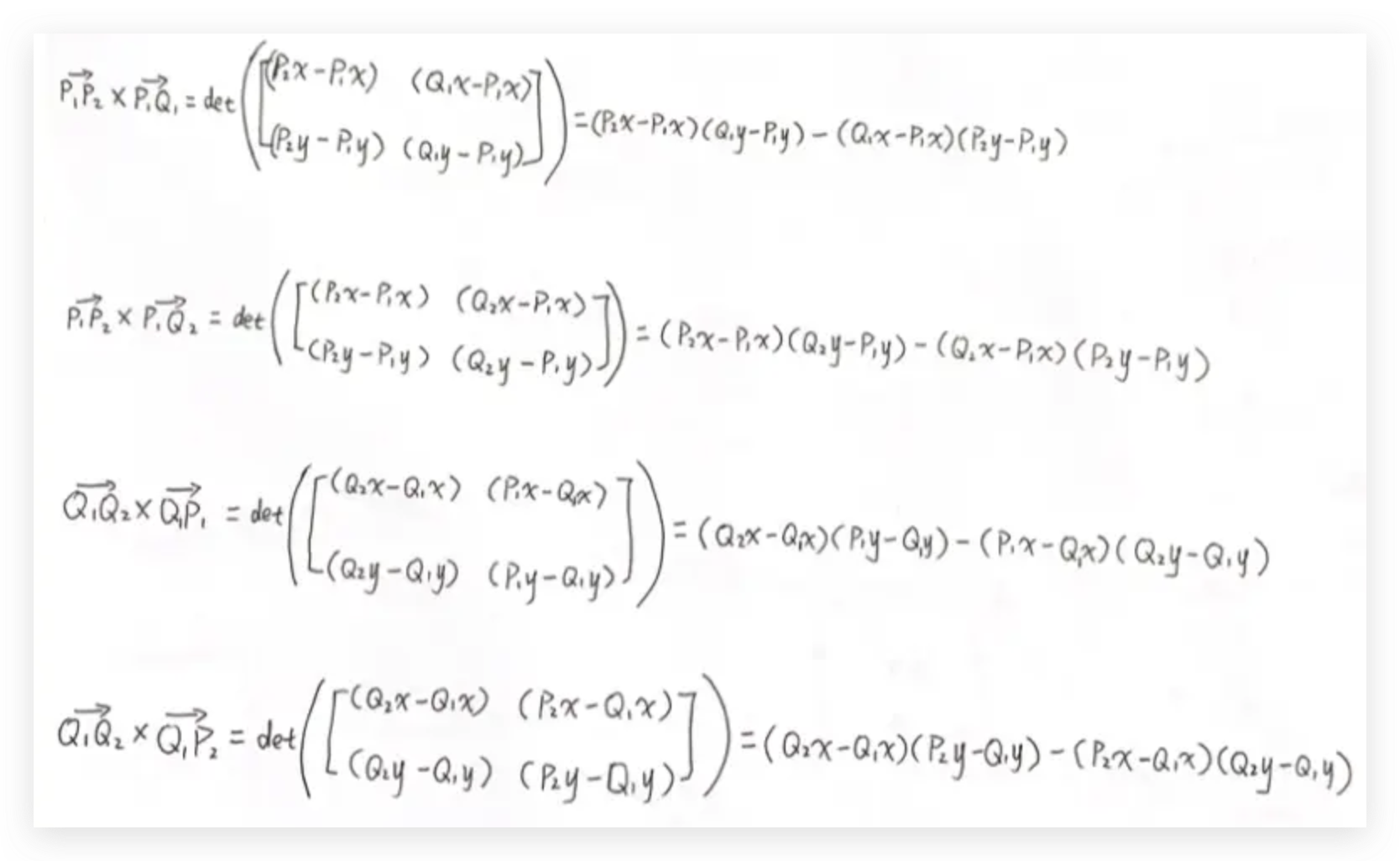

至于向量的叉积如何运算，这里就不细写了，给出一张计算草稿给大家过目一下：

根据计算草稿的内容，我们就很容易通过代码来实现了：

private func isIntersect(line1: (CGPoint, CGPoint), line2: (CGPoint, CGPoint)) -> Bool {
    let p1 = line1.0
    let p2 = line1.1
    let q1 = line2.0
    let q2 = line2.1
    let a1 = (p2.x - p1.x) * (q1.y - p1.y) - (q1.x - p1.x) * (p2.y - p1.y)
    let a2 = (p2.x - p1.x) * (q2.y - p1.y) - (q2.x - p1.x) * (p2.y - p1.y)
    let b1 = (q2.x - q1.x) * (p1.y - q1.y) - (p1.x - q1.x) * (q2.y - q1.y)
    let b2 = (q2.x - q1.x) * (p2.y - q1.y) - (p2.x - q1.x) * (q2.y - q1.y)
    if a1 * a2 < 0 && b1 * b2 < 0 {
        return true
    }
    return false
}

由于笔者能力有限，文中如有错误还请各位读者不吝赐教。
