ARM基础知识.pptx

寄存器

寄存器的数量取决于ARM版本，

  • ARM32有30个通用寄存器（基于ARMv6-M和基于ARMv7-M的处理器除外），前16个寄存器可在用户级模式下访问，其他寄存器可在特权软件执行中使用
  • 其中，r0-15寄存器可在任何特权模式下访问。这16个寄存器可以分为两组：通用寄存器（R0-R11）和专用寄存器（R12-R15）

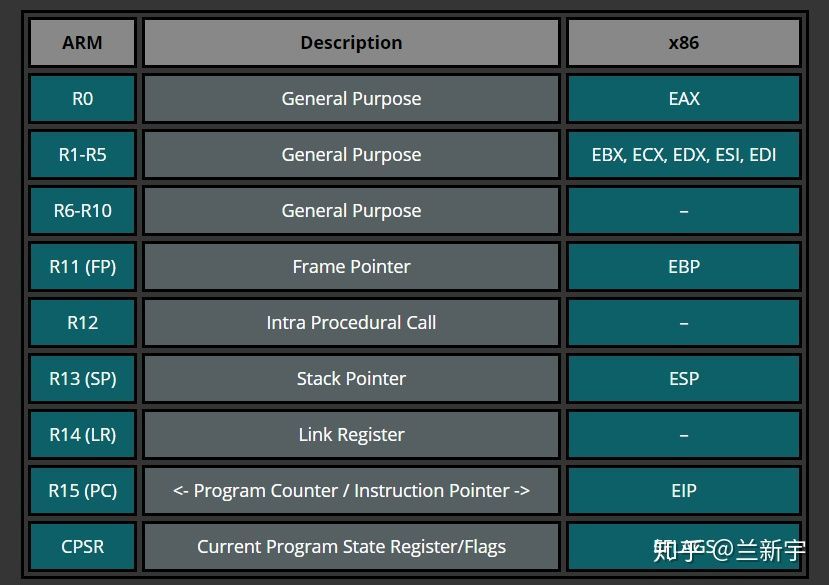

  • ARM32下寄存器与X86架构下寄存器大致的对照表image.png（R7在处理系统调用时用来存储系统调用号）
  • ARM64位参数调用规则遵循AAPCS64

    字节序

    大端模式（MSB）以及小端模式（LSB）均有

    指令集

    在ARM架构下有两种指令集，ARM和Thumb，ARM状态下的指令为32位，Thumb状态下的指令为16位，但是现在引入了增强的Thumb指令集（Thumbv2），该指令集允许32位Thumb指令甚至条件执行

由于四字节或二字节对齐，指令地址的最低位永远是0，所以用地址最低位来区分ARM和Thumb指令，如果使用分支指令BX（分支和交换）或BLX（分支，链接和交换）跳转的时候跳转到0xNNNNNNN1，则进入Thumb模式；如果跳转的时候跳转到0xNNNNNNN0，则进入ARM模式，并修改程序状态寄存器中的T位置来区别两种模式

ARM和Thumb之间的区别：

  • 条件执行：ARM状态下的所有指令均支持条件执行。某些ARM处理器版本允许使用“it”指令在Thumb中有条件执行。
  • 32位ARM和Thumb指令：32位Thumb指令带有.w后缀。
  • 桶式移位器（barrel shifter）是ARM模式的另一个独特功能。它可以用于将多个指令缩小为一个。例如，您可以使用左移，而不是使用两条指令，将寄存器乘以2并使用mov将结果存储到另一个寄存器中：mov r1, r0, lsl #1 ; r1 = r0 * 2

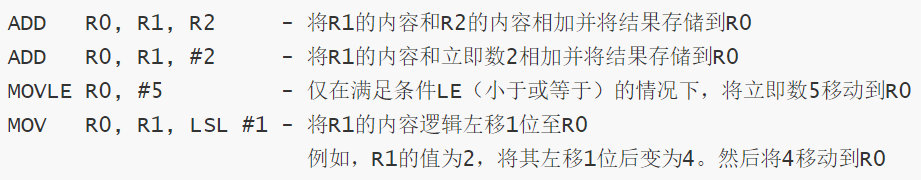

ARM指令一般采用以下模式

指令 {S} {条件码} {目标寄存器}，Operand1，Operand2

（并非所有指令都使用模板中提供的所有字段）

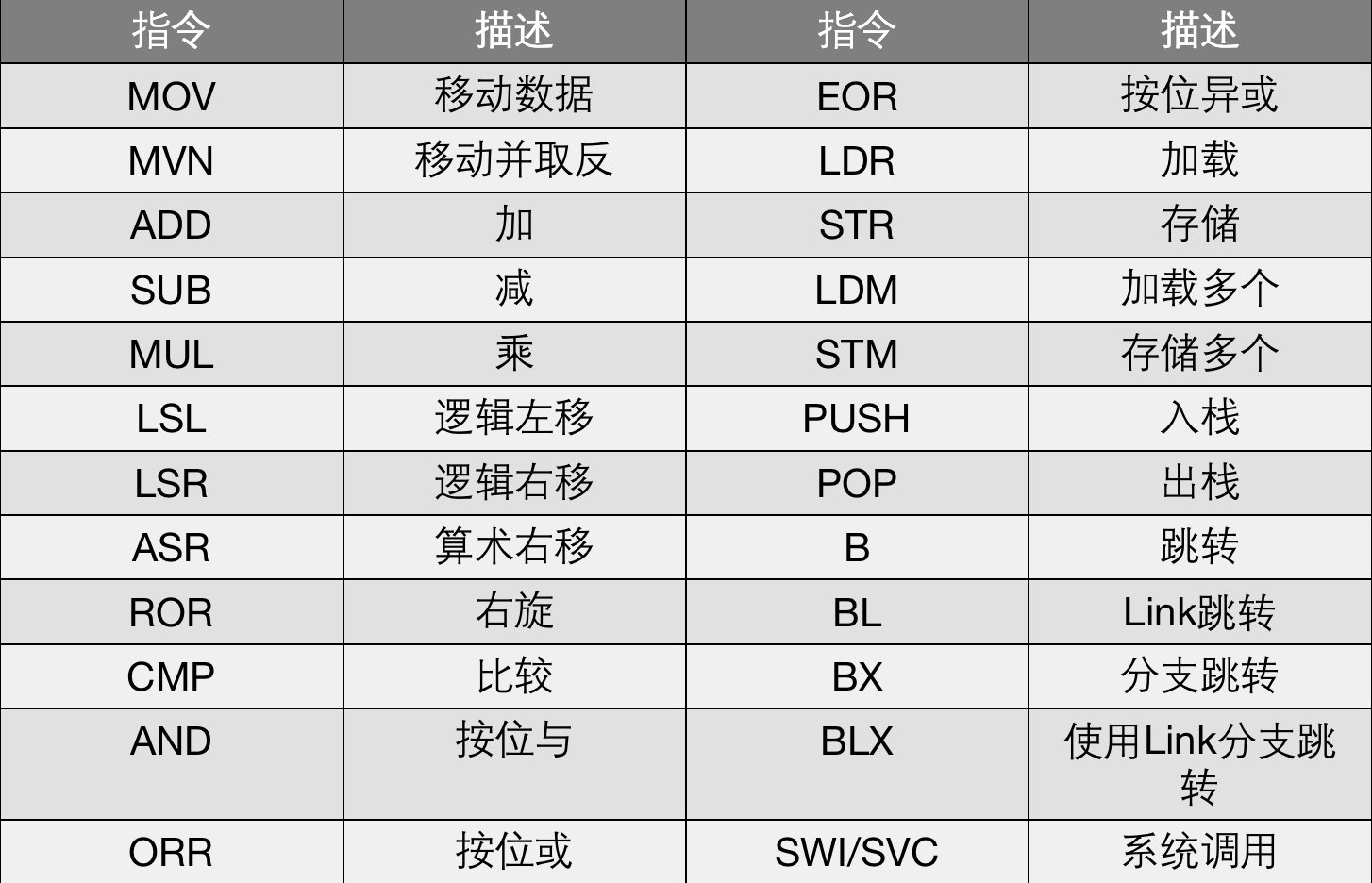

主要的指令有

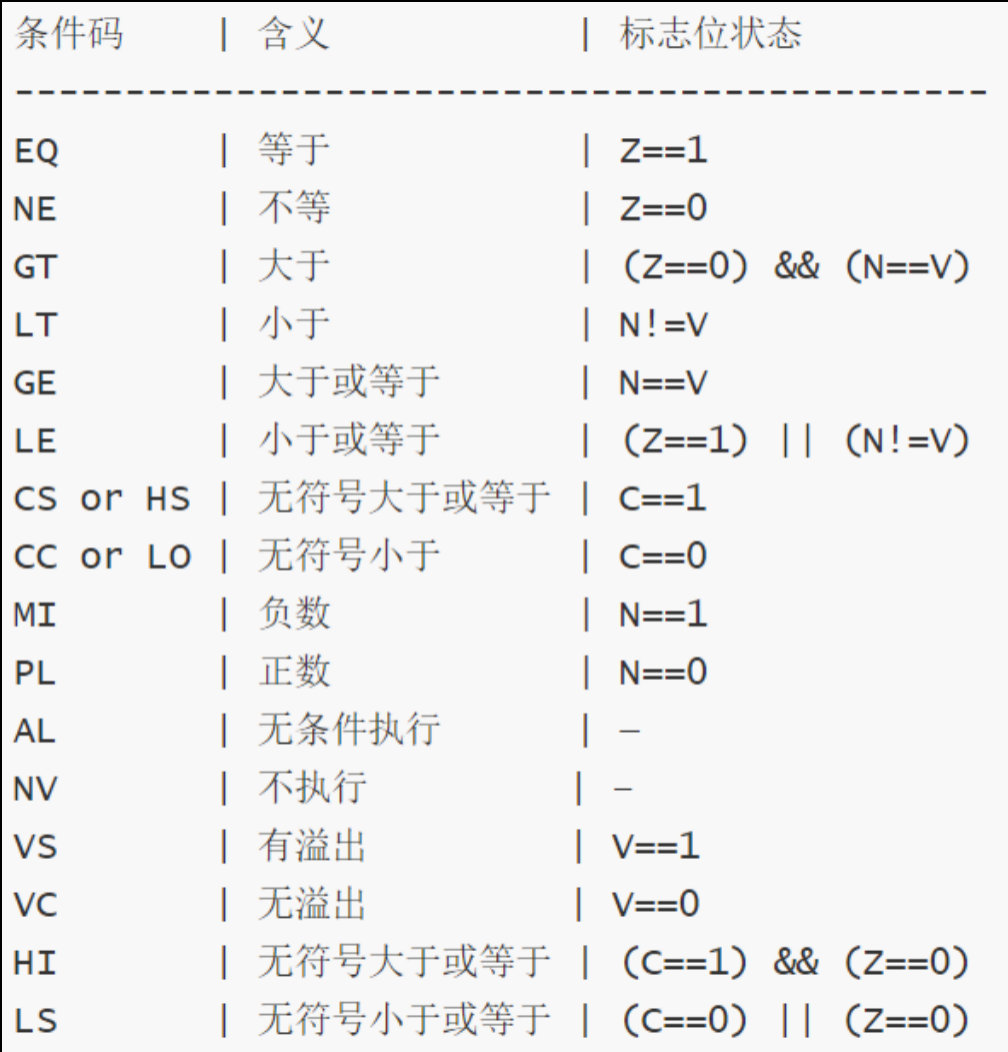

条件码有
例如：ADDHI R0, R0, #1 ;若R0 > R1, 则R0 = R0 + 1

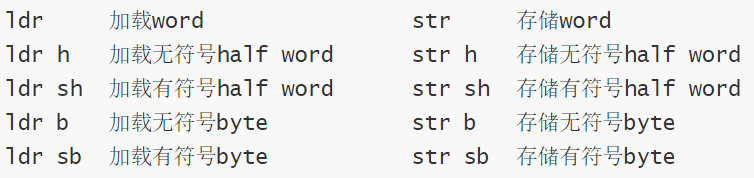

ARM使用加载存储模型进行内存访问，通过ldr、str这类指令 加载内存中的数据到寄存器、保存寄存器数据到内存
（带符号的数据类型可以同时包含正值和负值，因此范围较小；无符号数据类型可以容纳较大的正值（包括“零”），但不能容纳负值，因此范围更广）

而批量存取数据使用ldm、stm

如

  1. stmdb sp!,{r0,r1}        ;push {ro,r1}
  2. ldria sp!,{r4,r5}        ;pop {r4,r5}
  3.                                         ;后面的"db"与"ia"在后面介绍

（“!”代表存取结束后移动指针，如果不用”!”，则只是简单地在内存中存取数据）

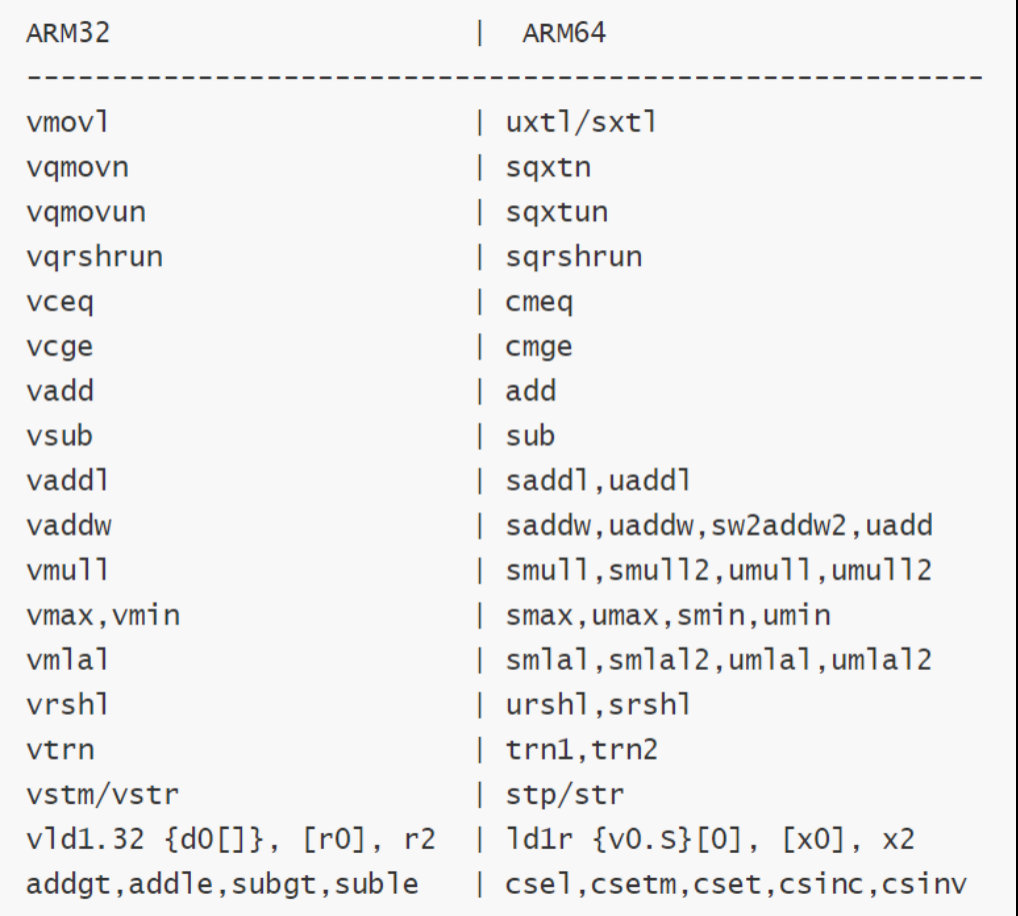

ARM32与ARM64常用指令对应关系
（在编写ARM shellcode时，我们需要摆脱NULL字节，并使用16位Thumb指令而不是32位ARM指令来减少使用它们的机会）

堆栈结构

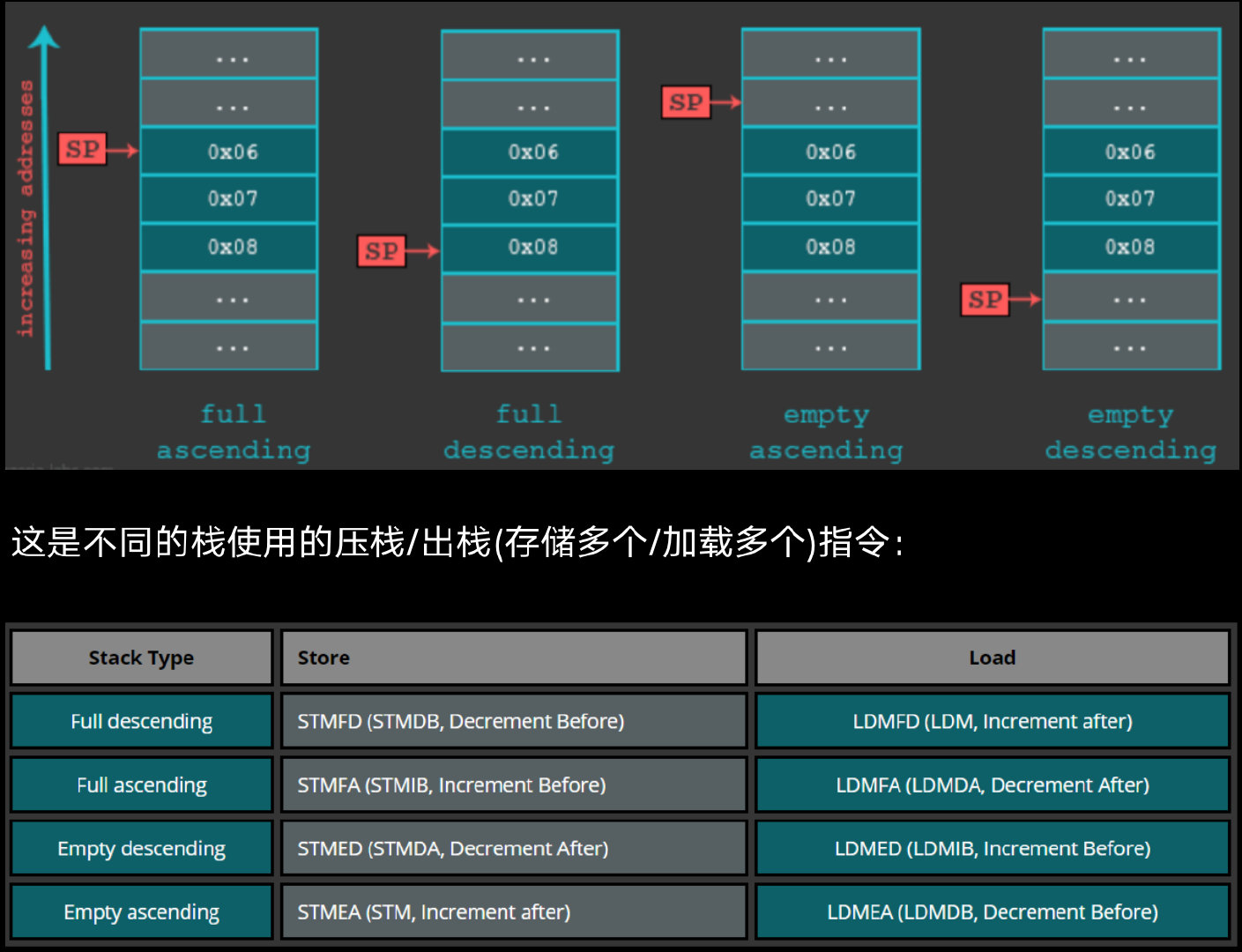

ARM32和ARM64都是满递减堆栈（FD）

  • 堆栈指针指向最后压入栈的有效数据项，每次存入时需要先移动栈指针再存入；取出时先取出，然后再移动栈指针
  • 随着数据的入栈，SP指针从高地址->低地址移动

出入栈一般使用LDMIA(Increase/After)/STMDB(Decrease/Before)，可以理解成increase pointer after lord and decrease pointer before store，也就是满递减堆栈的操作LDMFD/STMFD，但事实上在汇编的过程中都转化为了pop/push

函数调用

在ARM ATPCS中规定，函数调用时前四个参数用寄存器R0-R3来传递，剩下还有参数的话则与x86下一样保存在栈中

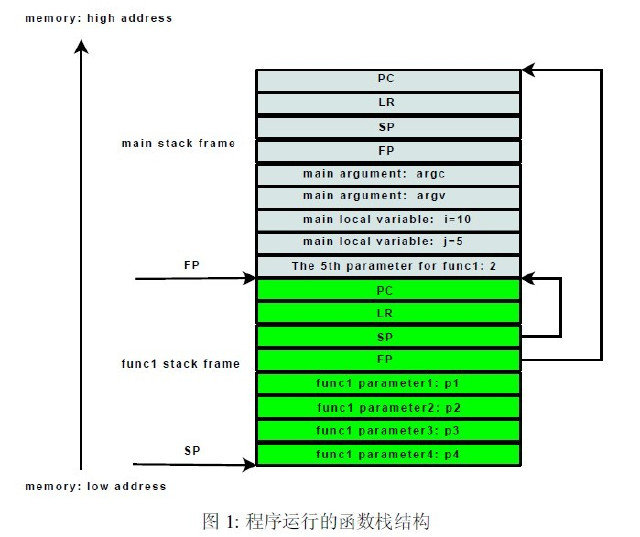

在main函数调用func1时（func1是一个非叶子函数，arm架构下也有叶子函数与非叶子函数之分，与上面mips下概念一样），程序的栈帧如下所示
可以看到，在调用函数时，返回地址往上就是第五个参数

子程序返回32位的整数，使用R0返回；返回64位整数时，使用R0返回低位，R1返回高位

但是并不是所有函数调用都需要先执行push {fp, ip, lr, pc}，如果在子函数调用过程中不会去改变这些值（也就是在调用叶子函数的时候），就不需要压栈，而是直接sub sp,sp,#N分配栈空间

需要注意的是在ARM汇编中对字符串的引用

在引用字符串的时候，PC 指针作为基址寄存器寻址

  1. 0xF31EF494 LDR             R3, =(a_so - 0xF31EF4A0) ;R3=0x00002B78
  2. 0xF31EF498 ADD             R3, PC, R3 ; " \x03\x01" ;R3=0xF31F2018
  3. 0xF31EF49C LDR             R3, [R3] ; " \x03\x01"   ;
  4. 0xF31EF4A0 CMP             R3, #0                   ;
  5. 0xF31EF4A4 BNE             loc_F31EF

在执行到ADD R3, PC, R3时，PC寄存器的值为0xF31EF49C，但是由于流水线效应已经对0xF31EF4A0的指令取指了，所以在实际执行ADD指令运算的时候是将0xF31EF4A0作为PC的值计算的，所以结果就是0xF31EF4A0+0x2B78，也就是0xF31F2018
