学习目标

  1. 掌握基本开发流程
  2. 掌握程序编译
  3. 掌握程序烧录

  4. 掌握GPIO初始化流程

    学习内容

    开发流程

  5. 项目新建

  6. 代码编写
  7. 程序烧录

  8. 验证结果

    需求分析

    点亮LED1灯，并且闪烁。

    项目新建

    GD32Template.zip
    附件为模板代码，解压后修改项目名称。
    进入Project目录，双击uvprojx文件，即可打开项目
    在这里特别强调：

  9. 不要把项目放到含有中文目录的文件夹下

  10. 文件目录不能够出现特殊字符，空格也不行

    代码编写

    GPIO初始化

    1. // 1. 时钟初始化
    2. rcu_periph_clock_enable(RCU_GPIOE);
    3. // 2. 配置GPIO 输入输出模式
    4. gpio_mode_set(GPIOE, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_3);
    5. // 3. 配置GPIO 模式的操作方式
    6. gpio_output_options_set(GPIOE, GPIO_OTYPE_PP, GPIO_OSPEED_2MHZ, GPIO_PIN_3);
    1. gpio_bit_set(GPIOE, GPIO_PIN_3);
    2. gpio_bit_reset(GPIOE, GPIO_PIN_3);

    完整代码

    ```c

    include “gd32f4xx.h”

    include “systick.h”

    include

    include “main.h”

/** LED硬件对应关系 LED1 PE3 LED2 PD7 LED3 PG3 LED4 PA5

点亮LED1 **/ static void GPIO_config() { // 1. 时钟初始化 rcu_periph_clock_enable(RCU_GPIOE); // 2. 配置GPIO 输入输出模式 gpio_mode_set(GPIOE, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_3); // 3. 配置GPIO 模式的操作方式 gpio_output_options_set(GPIOE, GPIO_OTYPE_PP, GPIO_OSPEED_2MHZ, GPIO_PIN_3); }

int main(void) { // 系统时钟初始化 systick_config(); // IO引脚初始化 GPIO_config();

  1. while(1) {
  2.     gpio_bit_set(GPIOE, GPIO_PIN_3);
  3.     delay_1ms(1000);
  4.     gpio_bit_reset(GPIOE, GPIO_PIN_3);
  5.     delay_1ms(1000);
  6. }

} ```

程序编译

在keil的操作栏中，点击保存编译，可以进行程序编译

程序烧录

  1. 将烧录器的排线接到开发板的烧录口，将USB接到电脑端。

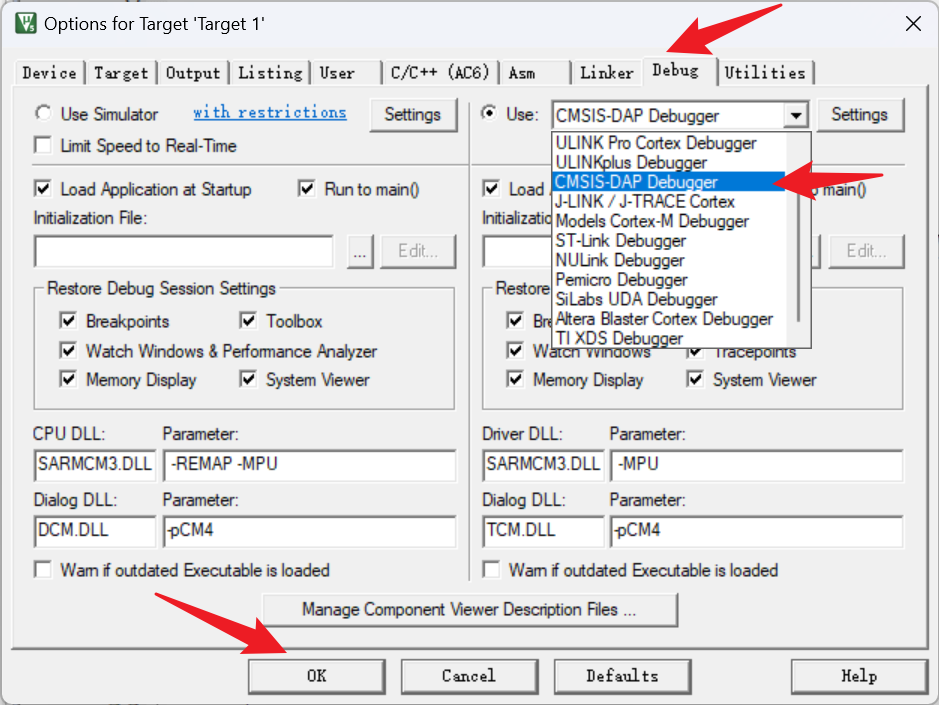

  2. 配置烧录方式。点击魔法棒，进入debug栏目，如下图所示，配置为CMSIS-DAP Debuger


  1. 点击烧录按钮，如下图，进行烧录


  1. 按下开发板中央的重置按钮，开发板开始工作。

    烧录扩展（熟悉）

  2. 烧录器额外配置


  1. 查看烧录器连接状态


  1. 配置烧录后自动重启程序


官方烧录器烧录（熟悉）

GD-Link 适配器（adapter）是一个用于GD32系列MCU的三合一多功能开发工具。
它通过JTAG/SWD接口提供CMSIS-DAP调试器端口。用户可以使用GD-Link 适配器（adapter）进行在线编程或在兼容的IDE（如Keil或IAR）中调试代码。
官网链接：https://gd32mcu.com/cn/download?kw=GD-Link&lan=cn
软件下载：GD_Link_Programmer_v4.6.19.15037.7z
GD_Link_Programmer_xxx.7z压缩包下载后解压，打开其中的GD-Link Programmer.exe
烧录流程如下：

  1. 连接设备

首先将GD32设备通过DAP_LINK转接器连接至PC。
然后 [Target] - [Connect] 连接设备。（快捷键为F2）
链接成功后，右侧会显示MCU相关信息，下侧会显示连接成功的输出日志。

  1. 打开固件

选择.hex或.bin文件作为烧录固件：[File] - [Open] （快捷键为Ctrl + O）
.hex通常在工程文件xxx.nvprojx所在目录的Objects子目录中。
image.png 如果找不到.hex文件，或编译后没有生成，请展开此折叠块进行设置

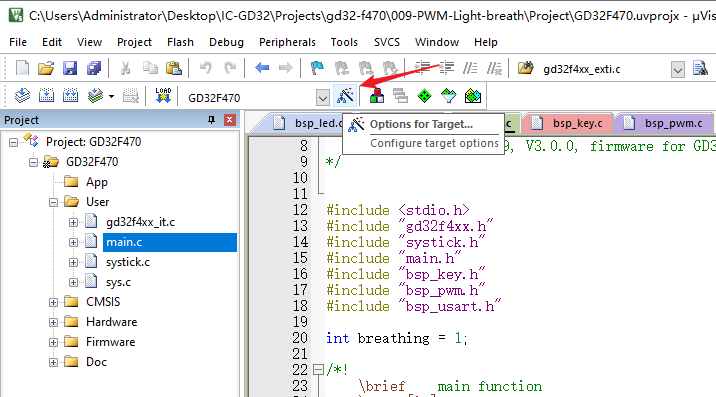

  • 打开Options for Target...


  • 勾选Create HEX File


  • 重新编译工程即可。

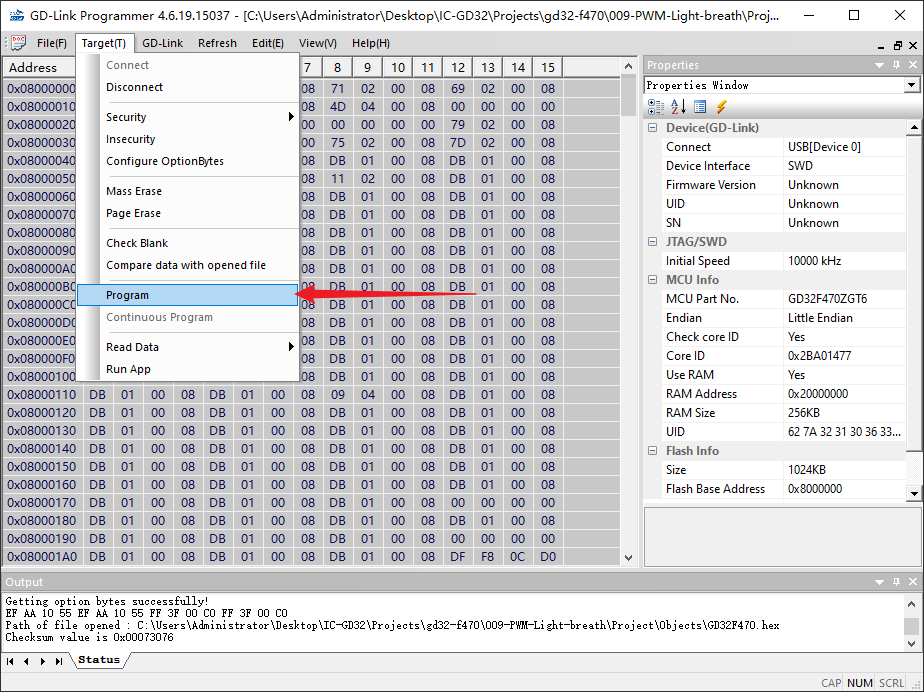

  1. 烧录固件

选择 [Target] - [Program] 进行烧录。（快捷键为F7）
提示Successfully!即为成功烧录
点击OK确认，此时按下开发板上的RESET按钮即可使新固件生效。或通过 [Target] - [Run App] 直接运行新的固件。

练习题

  1. 实现4路LED的点灯。
