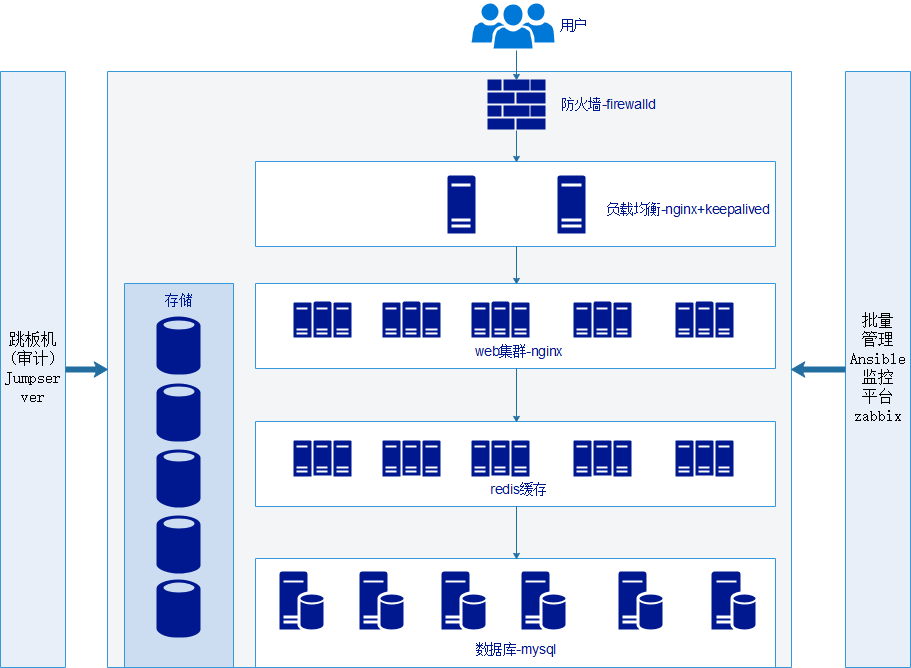

一、网站架构组成

1、用户：
访问网站的人员
2、防火墙
进行访问策略控制
3、负载均衡服务器
对用户的访问请求进行调度处理（nginx）
4、web服务器（nginx）
处理用户的请求
5、数据库服务器（mysql）
存储的字符数据
6、存储服务器（NFS）
存储图片，音频，视频，附件等数据信息
7、备份服务器（rsync+crond定时备份 rsync+sersync—实时备份）
存储网站所有服务器的重要数据
8、缓存服务器（memcache redis mongodb）
a、将数据信息存储到内存中
b、减缓服务器的压力
9、批量管理服务器（Ansible）
批量管理多台服务器主机

二、架构的安全性和可靠性

1、网站架构单点问题
负载均衡：keepalived
数据库：mha
存储服务：分布式存储
备份服务：
1）利用开源软件实现数据备份 rsync(免费)
2）利用企业网盘进行数据备份 如公有云的云存储
3）利用自建备份存储架构 两地三中心
缓存服务：高可用—-缓存服务集群/哨兵模式
2、内部员工如何远程访问架构
部署搭建VPN服务器—-PPTP VPN
3、内部员工操作管理架构服务器需要进行审计
跳板服务器—-jumpserver
4、架构中服务器器出现问题需要进行提前报警告知
部署监控服务器—-zabbix

三、实验环境搭建

01.防火墙服务器 firewalld 10.0.0.81(外网地址) 172.16.1.81(内外地址) 软件：firewalld
02.负载均衡服务器 lb01 10.0.0.5 172.16.1.5 软件：nginx keepalived
03.负载均衡服务器 lb02 10.0.0.6 172.16.1.6 软件：nginx keepalived
04.web服务器 web01 10.0.0.7 172.16.1.7 软件：nginx
05.web服务器 web02 10.0.0.8 172.16.1.8 软件：nginx
06.web服务器 web03 10.0.0.9(存储) 172.16.1.9 软件：nginx
07.数据库服务器 db01 10.0.0.51 172.16.1.51 软件：mysql、mariadb
08.存储服务器 nfs01 10.0.0.31 172.16.1.31 软件：nfs
09.备份服务器 backup 10.0.0.41 172.16.1.41 软件：rsync
10.批量管理服务器 m01 10.0.0.61 172.16.1.61 软件：ansible
11.跳板机服务器 jumpserver 10.0.0.71 172.16.1.71 软件：jumpserver
12.监控服务器 zabbix 10.0.0.72 172.16.1.72 软件：zabbix
13.缓存服务器 忽略

3.1 实验环境虚拟机优化

0、网络配置
1、配置hosts文件
2、更新yum源（base和epel）
3、关闭selinux
4、关闭防火墙
5、时间同步
6、打开文件最大数优化
vim /etc/security/limits.conf
末尾添加一行并重启
* - nofile 65536
7、安装常用工具
yum install lrzsz nmap tree dos2unix nc telnet wget lsof ntpdate bash-completion bash-completion-extra
8、ssh连接速度慢优化
a、将#UseDNS yes 修改为UseDNS no
b、将GSSAPIAuthentication yes修改为GSSAPIAuthentication no
9、克隆虚拟配置
hostnamectl set-hostname backup
grep 11 /etc/sysconfig/network-scripts/ifcfg-ens3[24]
sed -i ‘s#11#41#g’ /etc/sysconfig/network-scripts/ifcfg-ens3[24]
grep 41 /etc/sysconfig/network-scripts/ifcfg-ens3[24]
init 6
