C# WinForm开发系列之c# 通过.net自带的chart控件绘制饼图,柱形图和折线图的基础使用和扩展

.

标签： c#控件布局

2017-04-18 10:08 2164人阅读 评论(0) 收藏 举报

.

chart控件绘制图形 - 图1 分类：

C#基础知识（10） chart控件绘制图形 - 图2 C#控件知识（10） chart控件绘制图形 - 图3

.

版权声明：本文为博主原创文章，未经博主允许不得转载。

一.需要实现的目标是：

1.将数据绑定到pie的后台数据中，自动生成饼图。

2.生成的饼图有详细文字的说明。

1.设置chart1的属性Legends中默认的Legend1的Enable为false；

如图1所示：chart控件绘制图形 - 图4

图1

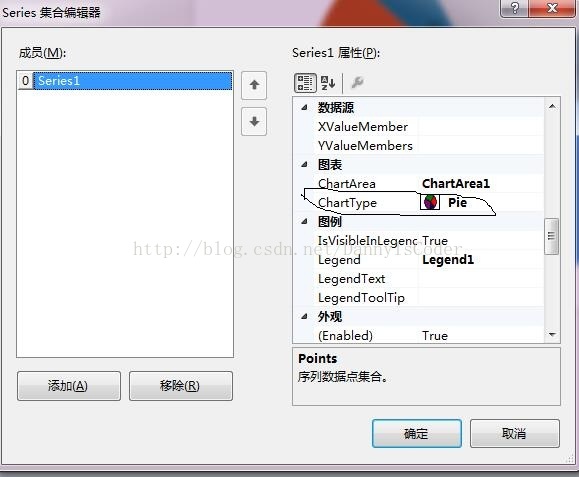

2.设置Series的ChartType为Pie，如图2所示：

chart控件绘制图形 - 图5

图2

chart控件绘制图形 - 图6

图3

3.后台绑定数据

  1.     List xData = new List() { "A", "B", "C", "D" };
  3.          List yData = new List() { 10, 20, 30, 40 };
  5.          chart1.Series[0]["PieLabelStyle"] = "Outside";//将文字移到外侧
  7.          chart1.Series[0]["PieLineColor"] = "Black";//绘制黑色的连线。
  9.          chart1.Series[0].Points.DataBindXY(xData, yData);

4.后台代码主要实现了数据绑定和将指示的文字移到饼图的外侧。如图4所示：

chart控件绘制图形 - 图7

图4

折线图和柱形图的生成和饼图相同。

二.chart画饼图，折线图，柱形图的扩展。

1.使用chart控件创建，跟上面相同；

2.进行关于柱形图样式的数据数据，

代码展示：

//画图柱形图的条数决定是由数据源也就Series决定。Series是对象，动态创建即可。

  1.      private void Form2_Load(object sender, EventArgs e)
  3.      {
  5.          //画图柱形图的条数决定是由数据源也就Series决定。Series是对象，动态创建即可。
  7.          Series s1 = new Series();
  9.          Series s2 = new Series();
  11.          Series s3 = new Series();
  13.  //随机
  15.          Random r = new Random();
  17.          for (int i = 1; i < 13; i++)
  19.          {
  21.              //绑定数据
  23.              s1.Points.AddXY(i, r.Next(20, 30));
  25.              s2.Points.AddXY(i, r.Next(10, 30));
  27.              s3.Points.AddXY(i, r.Next(20, 30));
  29.          }
  31.          //指定柱形条的颜色
  33.          s1.Color = Color.Green;
  35.          s2.Color = Color.Red;
  37.          s3.Color = Color.Black;
  39.          //加入到chart1中
  41.          chart1.Series.Add(s1);
  43.          chart1.Series.Add(s2);
  45.          chart1.Series.Add(s3);
  47.      }

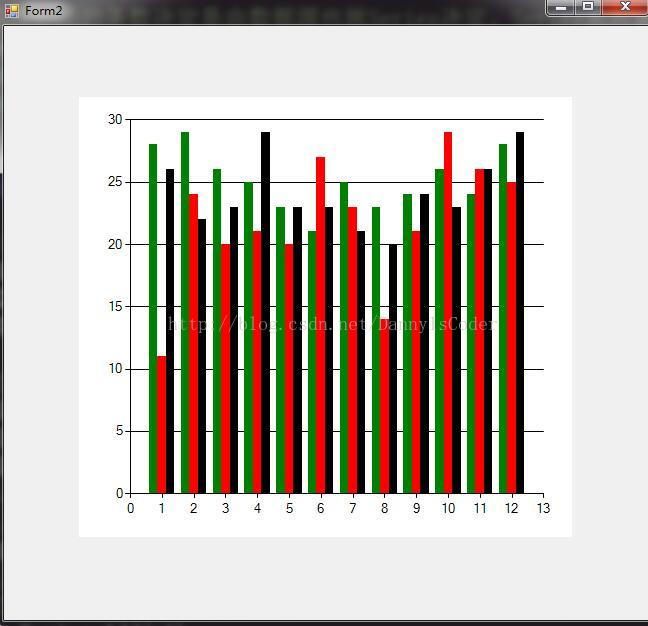

3.柱形图效果如图5所示：

chart控件绘制图形 - 图8

图5

4.C# chart绑定数据的几种方式

（1）、数组, List 等简单Collection类型的方式

Series s1= ``new Series（）；

然后绑定数据就可以了

chart1.Series[``"s1"``].Points.DataBindXY(Hdop, Vdop);

（2）DataTable方式

Series dataTable3Series = ``new Series(``"dataTable3"``);

dataTable3Series.Points.DataBind(dataTable3.AsEnumerable(), ``"日期"``, ``"日发展"``, ``""``);

dataTable3Series.XValueType = ChartValueType.DateTime;``//设置X轴类型为时间

dataTable3Series.ChartType = SeriesChartType.Line; ``//设置Y轴为折线

chart1.Series.Add(dataTable3Series);``//加入你的chart1

三.chart控件画图的一些关键点

1.如何将折线图的各个数据点凸显出来

代码如下：

private void Form3_Load(object sender, EventArgs e)

  1.      {
  3.          List xData = new List() { "A", "B", "C", "D" };
  5.          List yData = new List() { 10, 20, 30, 40 };
  7.          //线条颜色
  9.          chart1.Series[0].Color = Color.Green;
  11.          //线条粗细
  13.          chart1.Series[0].BorderWidth = 3;
  15.          //标记点边框颜色
  17.          chart1.Series[0].MarkerBorderColor = Color.Black;
  19.          //标记点边框大小
  21.          chart1.Series[0].MarkerBorderWidth = 3;
  23.          //标记点中心颜色
  25.          chart1.Series[0].MarkerColor = Color.Red;
  27.          //标记点大小
  29.          chart1.Series[0].MarkerSize = 8;
  31.          //标记点类型
  33.          chart1.Series[0].MarkerStyle = MarkerStyle.Circle;
  35.          //将文字移到外侧
  37.          chart1.Series[0]["PieLabelStyle"] = "Outside";
  39.          //绘制黑色的连线
  41.          chart1.Series[0]["PieLineColor"] = "Black";
  43.          chart1.Series[0].Points.DataBindXY(xData, yData);
  45.      }

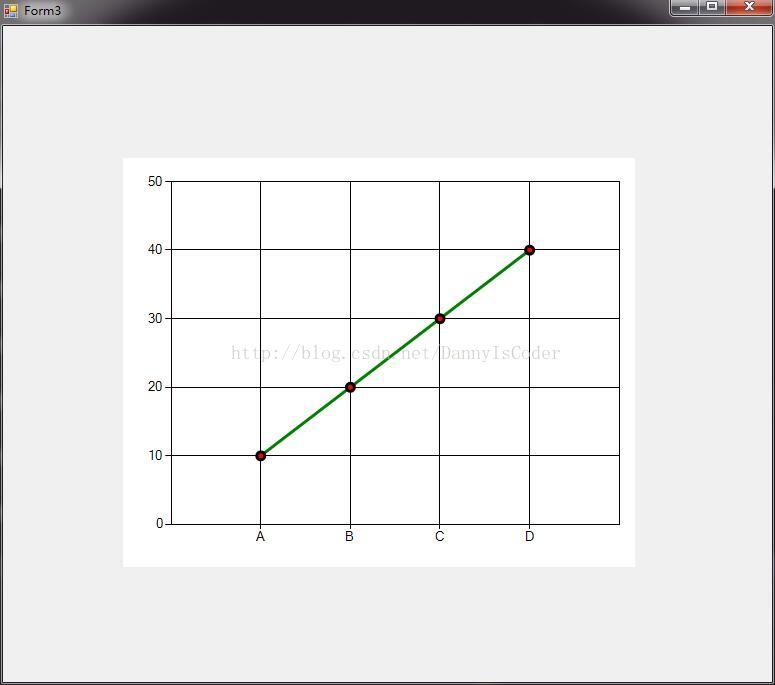

效果图如图6所示：

chart控件绘制图形 - 图9

图6

  1. 如何去掉柱形图纵向线条

代码如下：

private void Form2_Load(object sender, EventArgs e)

  1.      {
  3.          //画图柱形图的条数决定是由数据源也就Series决定。Series是对象，动态创建即可。
  5.          Series s1 = new Series();
  7.          Series s2 = new Series();
  9.          Series s3 = new Series();
  11.          Random r = new Random();
  13.          for (int i = 1; i < 13; i++)
  15.          {
  17.              //绑定数据
  19.              s1.Points.AddXY(i, r.Next(20, 30));
  21.              s2.Points.AddXY(i, r.Next(10, 30));
  23.              s3.Points.AddXY(i, r.Next(20, 30));
  25.          }
  27.          //指定柱形条的颜色
  29.          s1.Color = Color.Green;
  31.          s2.Color = Color.Red;
  33.          s3.Color = Color.Black;
  35.          //加入到chart1中
  37.          //X轴上网格
  39.          chart1.ChartAreas[0].Axes[0].MajorGrid.Enabled = false;
  41.          //y轴上网格
  43.          //ct.ChartAreas[0].Axes[1].MajorGrid.Enabled = false;
  45.          chart1.Series.Add(s1);
  47.          chart1.Series.Add(s2);
  49.          chart1.Series.Add(s3);
  51.      }

效果如图7所示：

chart控件绘制图形 - 图10

图7

  1. 如何使用chart控件画圆环图

操作与饼形图，折线图等相似，只是需要将chartType设置为Doughnut；

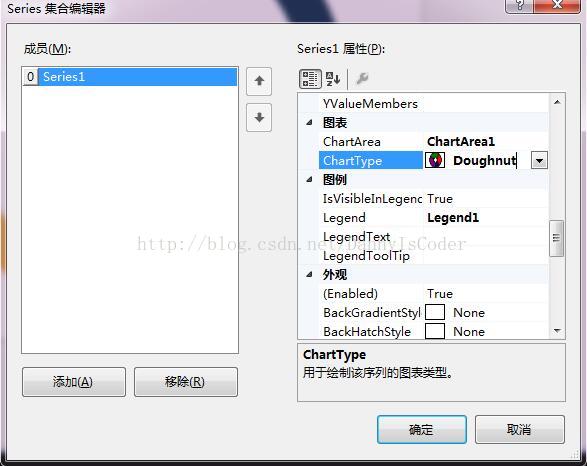

如图8所示：

chart控件绘制图形 - 图11

图8

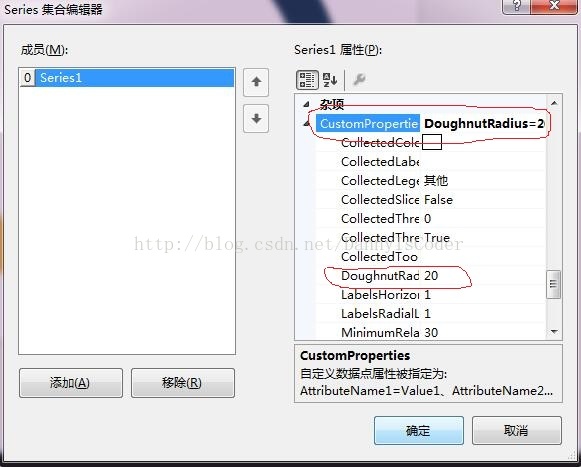

在这里可以设置关于圆环的内外百分比，如图9所示：

chart控件绘制图形 - 图12

图9

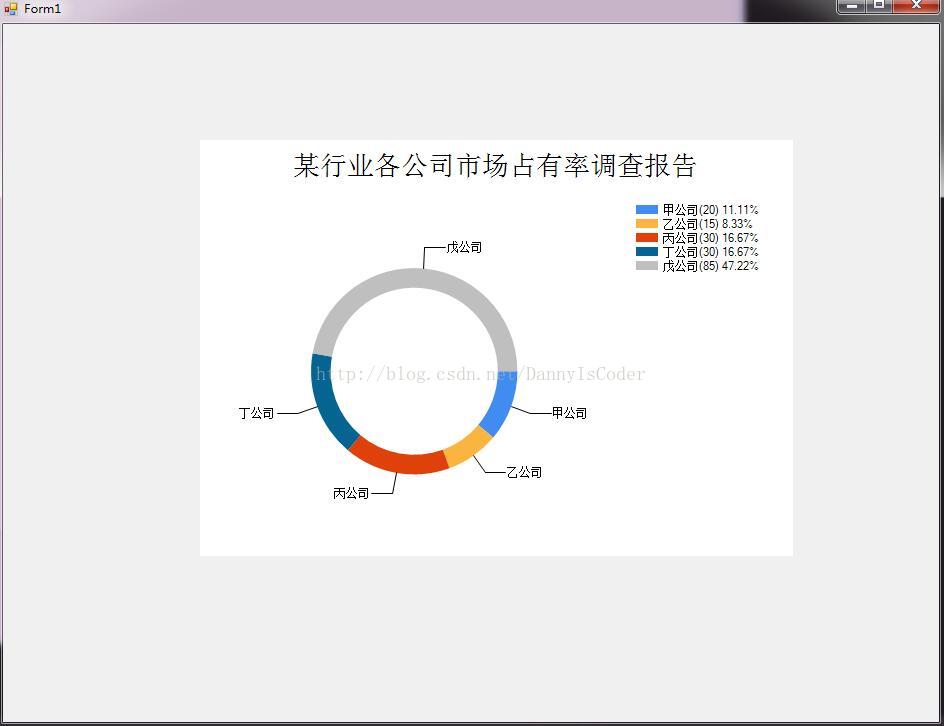

效果图如图10所示：

chart控件绘制图形 - 图13

图10

注意：代码设置圆环大小代码如下：

//DoughnutRadius用来设置用作圆环图大小的半径百分比

chart1.Series[“data”].CustomProperties = “DoughnutRadius = 20”;

.
