[ABAQUS] Python 提取 odb 数据

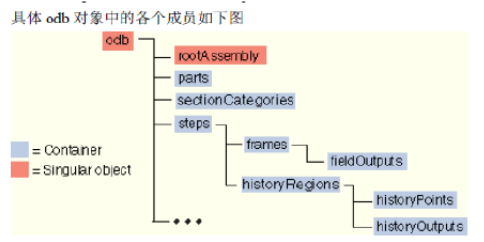

odb文件的数据结构

工作路径设置

import os, os.path, sys#导入当前工作路径
os.chdir(‘d:\Temp’)#修改当前工作路径
print(os.getcwd())#查看当前工作路径

生成和打开odb文件

Field output提取方法

场变量输出是以set来输岀的，如果不选择set，就默认为输岀整个模型对应的场变量
在 abaqus model里面有两个地方是可以用来创建set，所以在输岀场变量区域的时候就有如下两种路径：

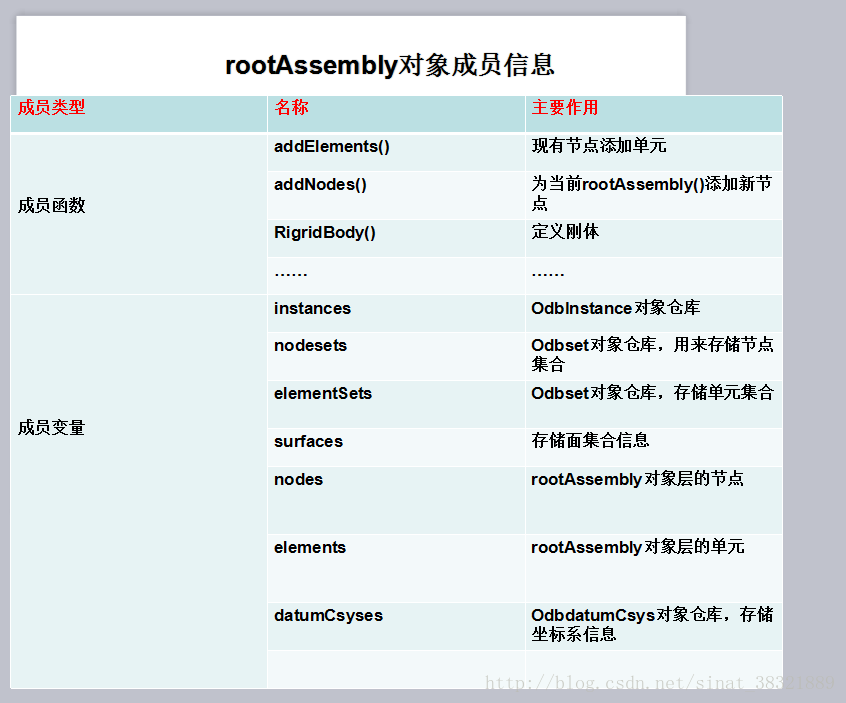

odb-rootAssembly-Sets
odb-rootassembly-instances-Sets

用户可以通过相关命令查看对应集合的名称，以节点集为例：

print'Node sets =',odb.rootAssembly.nodeSets.keys
print'Node sets =',odb.rootAssembly.instances['PART-1-1'].nodeSets.keys

这两种分别能打印出所有节点集合，注意需要预先区分个人定义的节点集合是否在 Instances上

定义需要输出区域的语句是

Region=odb.rootassembly.nodesets['要研究的set名']

而定义相关场变量输出时，语句就非常简单
例如，用户想要输出在Step-3，第i个frame时(也可以写个循环来调用不同 frame)的U3位移场，这样定义的场变量方式为

Frame=odb.steps['Step-3'].frame[i]
RootU3=Frame.fieldOutputs['U3']

或者直接就是

RootU3=odb.steps['Step-3'].frame.fieldOutputs['U3']

后续写出数据到文件只需遵照 Python的读写文件操作即可，读取 Abaqus时所需要的头文件也都是一样的

所以,采用 Python读取 Abaqus ODB局部区域的某一场变量的整理思想是:

• 先定义所关心的Step中所对应的第i个frame
• 然后定义自己关心区域
• 最后结合这两者.(注意大小写)

如下：输出Set-1集合上的U3存储到 RegioncareU3中

Frame=odb.steps['Step-3'].frame[i]
RootU3=Frame.fieldOutputs['U3']
Regioncare=odb.rootAssembly.nodeSets['Set-1']
RegioncareU3= RootU3.getSubset(region=Regioncare）

History output提取方法

History output提取方法类似，首先是 Pyhton中对应的一些头文件
from odbAccess import
from abaqus Constants import
定义odb对应的路径，写岀文件的路径(建议这部分在bat文件中进行，后期处理会更简单)。
基本思路也是类似的，但需要注意的是，history output中并不存在 frame的问题
所以定义需要输出的历史变量仅仅涉及到step的问题
定义区域基本语句为：

Step1 = odb. steps['Step-1']
Regiopoint1 = step1. historyRegions['位置名称']

同样,此处需要知道自己输出了model中哪些区域的”位置名称”，可以通过如下语句在屏幕中打印出来，打印出step1加载步中输出的所有historyregions名称

Step1 = odb. steps['Step-1']
print Step1. historyRegions keys()

通过以上命令打印出所有”位置名称”,选择自己关心的区域即可
选择需要输岀的场变量(输岀之前选择的”位置名称”上的RF3)，如下所示

RFPoint1=RegionPoint1.historyOutputs['RF3'].data

之后的流程及基本一样,写入到文件即可

核心语句有

odb=openodb(path=odbPath,readOnly=TRUE)
Stepl=odb. steps['Step-1']
Regionpoint1=step1.historyRegions['位置名称']
RFPoint1=RegionPoint1.historyOutputs[''].data

odb对象的涉及参数

Python范例：

python访问数据

from odbAccess import*
        odb=openOdb(path=odbname)
        step1=odb.steps['Step-1']
        region=step1.historyRegions['Node PART-2-1.1']
        u3Data=region.historyOutputs['U3'].data
        disFile=open(outputname,'w')
        for time,u3Disp in u3Data:
         disFile.write('%10.4E %10.4E\n'%(time,u3Disp))
        disFile.close()

python提取数据到excel

from visualization import *
from odbAccess import *
from abaqusConstants import *
import string
import xlwt
    odb = openOdb(path = 'Job1.odb')
    wbkName = 'RF2Exaction'                         #命名表格文件名
    wbk = xlwt.Workbook()                           #创建新的表格
    sheet = wbk.add_sheet('sheet1')                 #创建sheet1
    myAssembly = odb.rootAssembly
    frameRepository = odb.steps['Step-1'].frames
    RefPointSet = myAssembly.nodeSets['Master Node 5']
    for i in range(len(frameRepository)):
        #提取参考点RF1在y方向的支反力
        RForce = frameRepository[i].fieldOutputs['RF']          #访问fieldoutput中RF变量
        RefPointRForce = RForce.getSubset(region = RefPointSet) #访问需要的区域RefPointSet
        RForceValues = RefPointRForce.values                    #提取数值
        RF_2 = RForceValues[0].data[2]                            #提取y方向数值
        #提取参考点RF1的位移量
        displacement =frameRepository[i].fieldOutputs['U']
        RefPointDisp = displacement.getSubset(region = RefPointSet)
        DispValue = RefPointDisp.values
        Disp = DispValue[0].data[2]
        #将结果写入相应的行和列
    sheet.write(i,0,round(Disp,3))
    sheet.write(i,1,round(RF_2,2))
wbk.save('wbkName.xls')

python提取数据到txt

from visualization import *
from odbAccess import *
import string
f=open('Disp_RF3_extract.dat','w')
Disp_data=''
Rf_data=''
odb = openOdb(path = 'Job-MultiFiber.odb')
myAssembly = odb.rootAssembly
frameRepository = odb.steps['Step-1'].frames
RefPointSet = myAssembly.nodeSets['Master Node 5']
for i in range(len(frameRepository)):
    #提取参考点RF1在y方向的支反力
    RForce = frameRepository[i].fieldOutputs['RF']
    RefPointRForce = RForce.getSubset(region = RefPointSet)
    RForceValues = RefPointRForce.values
    RF_3 = RForceValues[0].data[2]
    #提取参考点RF1的位移量
    displacement =frameRepository[i].fieldOutputs['U']
    RefPointDisp = displacement.getSubset(region = RefPointSet)
    DispValue = RefPointDisp.values
    Disp_3 = DispValue[0].data[2]
    Disp_data = '\t' + '\t' + str(Disp_3)
    Rf_data = '\t' + '\t' + str(RF_3)
    Disp=str(Disp_data)
    RF=str(Rf_data)
    f.write(Disp)
    f.write('\t')
    f.write('\t')
    f.write(RF)
    f.write('\t')
    f.write('\n')
print "Done!"

python提取节点坐标

# -*- coding: mbcs -*-
import os, os.path, sys
from odbAccess import *
from abaqusConstants import *
def extractNodes(odbname, tname, tpath=None):
    if tpath==None:
        tpath = os.getcwd()
    tname = tname + '.inp'
    oname = odbname+'.odb'
    tFile=os.path.join(tpath,tname)
    oPath=os.path.join(tpath,oname)
    f = open(tFile, 'w')
    o = openOdb(path=oPath)
    instes = o.rootAssembly.instances
    for key in instes.keys():
        labels, xyz = [], []
        for node in instes[key].nodes:
            labels.append(node.label)
            xyz.append(node.coordinates)
        cc = dict(zip(labels, xyz))
        aa = sorted(labels)
        bb = [cc[item] for item in aa]
        f.write('*Instance '+instes[key].name+'\n')
        for i in range(len(aa)):
            tepS = str(aa[i])+', '+str(bb[i][0])+', '+str(bb[i][1])+', '+\
            str(bb[i][2])+'\n'
            f.write(tepS)
    f.close()
    o.close()
if __name__=="__main__":
    extractNodes(odbname='HertzContact', tname='hertzcontact')

交互访问范例：

o = session.openOdb(name='HertzContact.odb',readOnly = False)#通过已有odb文件来创建Odb对象
>>> p = o.parts#获取访问odb对象中的part仓库
>>> print p
{'ASSEMBLY': 'Part object', 'BALL': 'Part object', 'BASE': 'Part object'}
>>> m = o.materials#访问材料仓库
>>> print m
{'STEEL': 'Material object'}
>>> print m.keys
<AbaqusMethod  session.openOdb(r'C:/windows/system32/HertzContact.odb').models['Default Model'].materials.keys>
>>> m0 = m[m.keys()[0]]
>>> print m0.name
STEEL
#获取材料的模型键值对信息
>>> print m0.density.table
((7.9e-09,),)
>>> print m0.elastic.table
((210000.0, 0.3),)
>>> print m0.elastic.type
ISOTROPIC
#在当前odb对象o中创建Newsteel的新材料属性对象
m1 = o.Material(name='NewSteel')
#为m1添加密度对象参数
>>> m1.Density(table=((7.9e-09,),))
session.openOdb(r'C:/windows/system32/HertzContact.odb').models['DefaultModel'].materials['NewSteel'].options['density']
#为m1添加弹性对象属性
>>> m1.Elastic(table=((210000.0,0.3),),type=ISOTROPIC)
>>> print m.keys()
['NewSteel', 'STEEL']#已经创建到材料库中
