雾(Fog)
在处理更复杂的问题之前,我们将学习如何在游戏引擎中创建雾特效。有了这个特效,就可以模拟遥远的物体变暗,似乎消失在浓雾中。
让我们来确定定义雾的属性是什么。第一个是雾的颜色。在现实世界中,雾是灰色的,但我们可以利用这个特效来模拟不同颜色的雾覆盖的区域。还有一个属性是雾的浓度。
因此,为了使用雾特效,我们需要找到一种方法,当3D场景的物体远离摄像机时,使它们褪色到雾的颜色。靠近摄像机的物体不会受到雾的影响,但远处的物体将无法分辨。因此,我们需要计算一个参数,可以用来混合雾的颜色与每个片元的颜色,以模拟雾特效。这个参数取决于与摄像机相距的距离。
让我们把这个参数命名为fogFactor
,并设定它的范围为0到1。当fogFactor
为1时,意味着物体完全不会受到雾的影响,也就是说,它是较近的物体。当fogFactor
为0时,意味着物体完全隐藏在雾中。
然后,计算雾色的方程如下:
finalColour = (1 - fogFactor) \cdot fogColour + fogFactor \cdot framentColour
- finalColour 是使用雾特效的最终颜色。
- fogFactor 是控制雾的颜色与片元的颜色如何混合的参数,它基本上控制物体的可见性。
- fogColour 是雾的颜色。
- fragmentColour 没有使用雾特效的片元颜色。
现在我们需要找到一种方法来基于距离计算fogFactor。我们可以选择不同的模型,首先使用线性模型。这是一个给定距离以线性方式改变fogFactor的模型。
线性模型由以下参数定义:
- fogStart: 开始使用雾特效的距离。
- fogFinish: 雾特效达到最大值的距离。
- distance: 到摄像机的距离。
有了这些参数,方程就会是这样的:
\displaystyle fogFactor = \frac{(fogFinish - distance)}{(fogFinish - fogStart)}

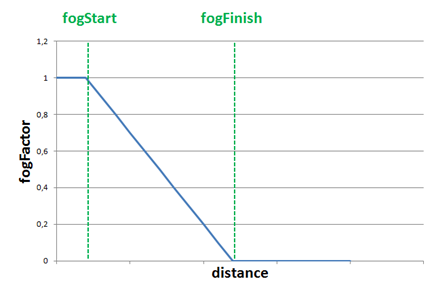

对于距离低于fogStart的物体我们简单地设置fogFactor为1。下图表明了fogFactor是如何随着距离变化而变化的。
线性模型易于计算,但不太真实,因为它不考虑雾气浓度。实际上雾往往以更平滑的方式增加。所以下一个合适的模型是指数模型。该模型的方程如下:
\displaystyle focFactor = e^{-(distance \cdot fogDensity)^{exponent}} = \frac{1}{e^{(distance \cdot fogDensity)^{exponent}}}
其中的新变量如下所述:
- fogDensity 是雾的厚度或浓度。
- exponent 用来控制雾随着距离的增加增长的速度。
下图显示了两个图形,分别设置了不同的exponent值(蓝线为2,红线为4)。
在代码中,我们将使用一个公式,让它可以为exponent设置不同的值(你可以很容易地修改示例以使用不同的值)。
既然已经解释过这个原理了,我们就可以实现它。我们将在场景的片元着色器中实现雾特效,因为这有我们需要的所有变量。我们将首先定义一个储存雾属性的结构体。
struct Fog
{
int active;
vec3 colour;
float density;
};
active
属性用于激活或关闭雾特效。雾属性将通过另一个被称作fog
的Uniform传递给着色器。
uniform Fog fog;
我们还将创建一个包含着雾属性的名为Fog
的新类,它是另一个POJO(Plain Ordinary Java Object,简单的Java对象)。
package org.lwjglb.engine.graph.weather;
import org.joml.Vector3f;
public class Fog {
private boolean active;
private Vector3f colour;
private float density;
public static Fog NOFOG = new Fog();
public Fog() {
active = false;
this.colour = new Vector3f(0, 0, 0);
this.density = 0;
}
public Fog(boolean active, Vector3f colour, float density) {
this.colour = colour;
this.density = density;
this.active = active;
}
// Getters and setters here….
我们将在Scene
类中添加一个Fog
示例。默认情况下,Scene
类将初始化一个Fog
示例到常量NOFOG
,用于模拟关闭雾特效的情况。
因为添加了一个新的Uniform类型,所以我们需要修改ShaderProgram
类来创建和初始化雾的Uniform。
public void createFogUniform(String uniformName) throws Exception {
createUniform(uniformName + ".active");
createUniform(uniformName + ".colour");
createUniform(uniformName + ".density");
}
public void setUniform(String uniformName, Fog fog) {
setUniform(uniformName + ".activeFog", fog.isActive() ? 1 : 0);
setUniform(uniformName + ".colour", fog.getColour() );
setUniform(uniformName + ".density", fog.getDensity());
}
在Renderer
类中,我们只需要在setupSceneShader
方法中创建Uniform:
sceneShaderProgram.createFogUniform("fog");
然后在renderScene
方法中使用它:
sceneShaderProgram.setUniform("fog", scene.getFog());
我们现在可以在游戏中定义雾特效,但是需要回到片元着色器中应用雾特效。我们将创建一个名为calcFog
的函数,函数定义如下。
vec4 calcFog(vec3 pos, vec4 colour, Fog fog)
{
float distance = length(pos);
float fogFactor = 1.0 / exp( (distance * fog.density)* (distance * fog.density));
fogFactor = clamp( fogFactor, 0.0, 1.0 );
vec3 resultColour = mix(fog.colour, colour.xyz, fogFactor);
return vec4(resultColour.xyz, colour.w);
}
如你所见,我们首先计算到顶点的距离。顶点坐标定义在pos
变量中,我们只需要计算长度。然后利用exponent为2的指数模型(相当于乘以两次)计算雾参数。我们得到的fogFactor
的范围在0到1之间,并使用mix
函数。在GLSL中,min
函数被用于混合雾色和图元颜色(由颜色变量定义)。相当于使用如下方程:
resultColour = (1 - fogFactor) \cdot fog.colour + fogFactor \cdot colour
我们还为颜色保留了w元素,即透明度。我们不希望这个元素受到影响,片元应该保持它的透明程度不变。
在应用了所有的光效之后,在片元着色器的最后,如果雾特效启用的话,我们将简单地把返回值设置为片元颜色。
if ( fog.activeFog == 1 )
{
fragColor = calcFog(mvVertexPos, fragColor, fog);
}
所有这些代码完成后,我们可以用下面的数据设置一个雾特效:
scene.setFog(new Fog(true, new Vector3f(0.5f, 0.5f, 0.5f), 0.15f));
然后我们将获得像这样的效果:
你会看到远处的物体褪色,当你靠近它们时,雾开始消失。但有一个问题,天空盒看起来有点奇怪,地平线不受雾的影响。有几种方法可以解决这个问题:
- 使用只能看到天空的另一个不同的天空盒。
- 删除天空盒,因为有浓雾,你不应该能够看到一个背景。
也可能这两个解决方案没有适合你的,你可以试着将雾色与天空盒的背景相匹配,但这样你会做复杂的计算,结果也许不会更好。

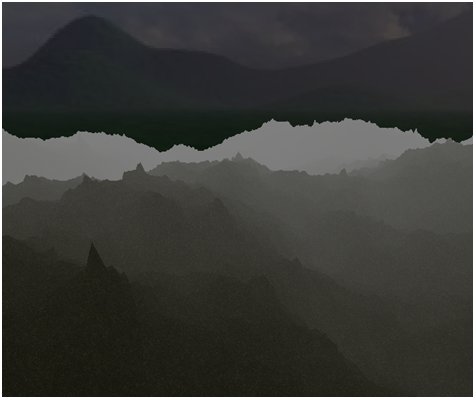

如果你运行这个示例,你会感到平行光变得暗淡,场景变暗,但雾看起来有问题,因为它不受光的影响,会看到如下图所示的结果。
远处的物体变为雾色,这是一个不受光影响的常数。这造成了一个在黑暗中发光的效果(这可能并不好)。我们需要修改计算雾的函数,让其考虑光照。该函数将接收环境光和平行光来调整雾色。
vec4 calcFog(vec3 pos, vec4 colour, Fog fog, vec3 ambientLight, DirectionalLight dirLight)
{
vec3 fogColor = fog.colour * (ambientLight + dirLight.colour * dirLight.intensity);
float distance = length(pos);
float fogFactor = 1.0 / exp( (distance * fog.density)* (distance * fog.density));
fogFactor = clamp( fogFactor, 0.0, 1.0 );
vec3 resultColour = mix(fogColor, colour.xyz, fogFactor);
return vec4(resultColour.xyz, 1);
}
如你所见,平行光我们仅使用了颜色和强度,我们不需要关注它的方向。这样,我们只需要稍微修改函数的调用:
if ( fog.active == 1 )
{
fragColor = calcFog(mvVertexPos, fragColor, fog, ambientLight, directionalLight);
}

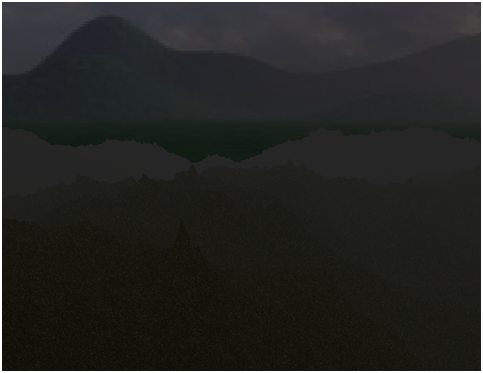

在夜晚时,我们会看到这样的效果。

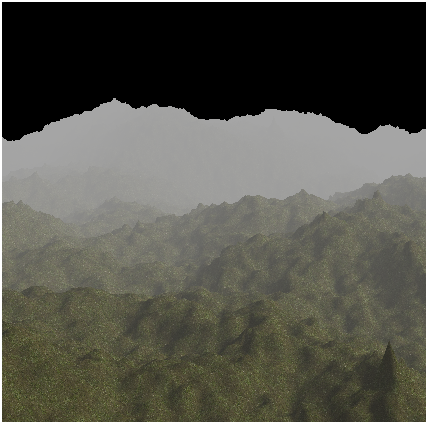

一个要强调的重要的事情是,我们必须聪明地选择雾色。这是很重要的,当我们没有天空盒,但有固定的颜色背景,应该把雾色设置为背景色。如果你删除了天空盒的代码并重新运行示例代码,你会得到这样的结果。
但如果我们把背景色修改为(0.5, 0.5, 0.5),最终结果看起来就是如下所示。
