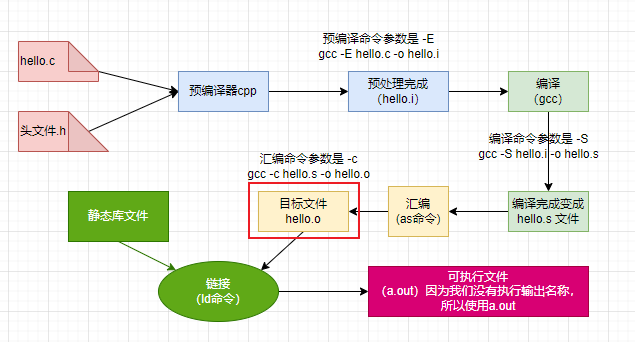

先看一下从源代码到目标文件的过程
那么目标文件具体是什么格式，里面包含什么样的内容是我们这一节需要弄清楚的问题，不过首先需要知道，目标文件从结构上讲，其实和可执行文件是相同的，只是还没经过链接的过程，其中某些符号或地址没有进行调整而已。

目标文件的格式

按照平台区分主要有两种格式

  • window下：PE（Portable Executable）格式，形式为 .obj 文件
  • Linux下：ELF（Executable Linkable Format）格式，形式为 .o 文件

目标文件形式

  • ELF 是按照分段的形式来存储数据的
  • 下面描述的是 ELF 的文件格式，实际上包含很多段，这里只是列举了一些常用的段

为什么要将代码段和数据段分开存储？

  • 代码段是只读，数据段是可读性，分开存储可以防止程序被改写
  • 现代CPU有强大的缓存，指令和数据分开存储可以提高程序的局部性，有利于提高缓存命中率
  • 当系统运行多个程序副本时，指令是相同的，所以内存中只需要保存一份程序的指令部分即可，可以节省很多内存

以下面的源代码为例查看各个段内容

  1. // SimpleSection.c
  2. #include <stdio.h>
  3. int global_init_var = 84;
  4. int global_unitit_var;
  5. void func1(int i)
  6. {
  7.     printf("%d\n", i);
  8. }
  10. int main(void)
  11. {
  12.     static int static_var = 85;
  13.     static int static_var2;
  14.     int a = 1;
  15.     int b;
  16.     func1(static_var + static_var2 + a + b);
  17.     return 0;
  18. }

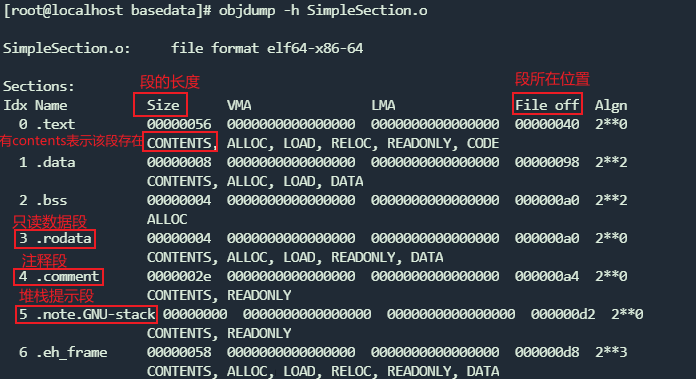

编译成目标文件后，使用 objdump 的 -h 参数查看段信息
objhump -h SimpleSection.o
使用 size 命令查看各个段的长度
size SimpleSection.o

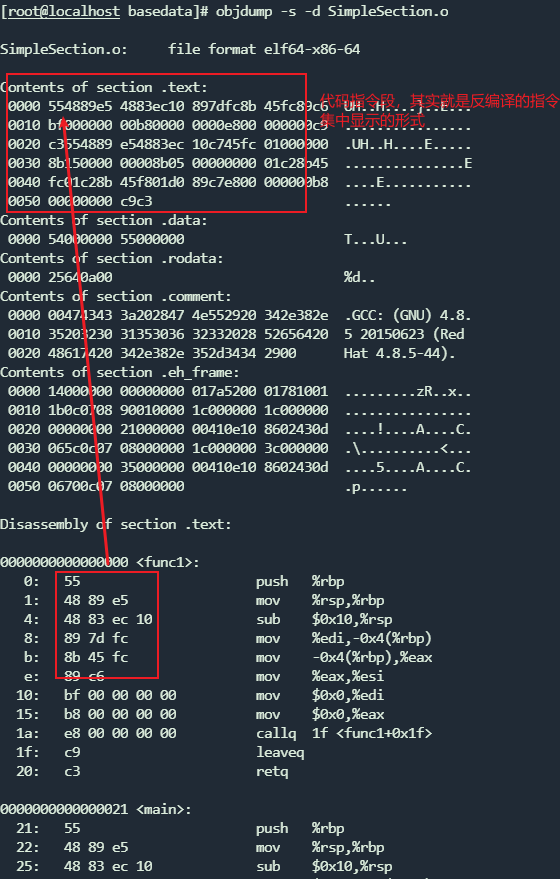

上面相当于总览，下面使用 objhump 命令查看每个段具体的内容

  • -s：将所有段内容按照16进制打出来
  • -d：将所有包含指令的段反汇编

objdump -s -d SimpleSection.o

文件头

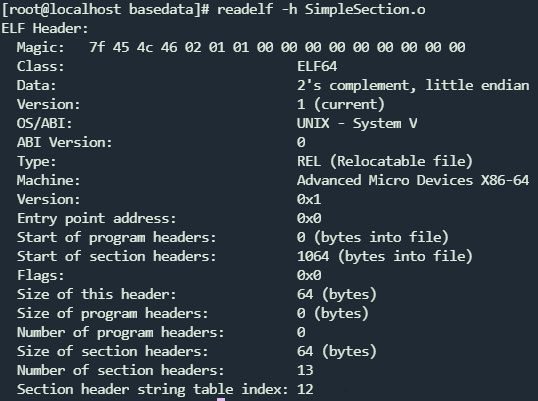

可以通过下面命令来查看 ELF 的文件头

  1. readelf -h SimpleSection.o


段表

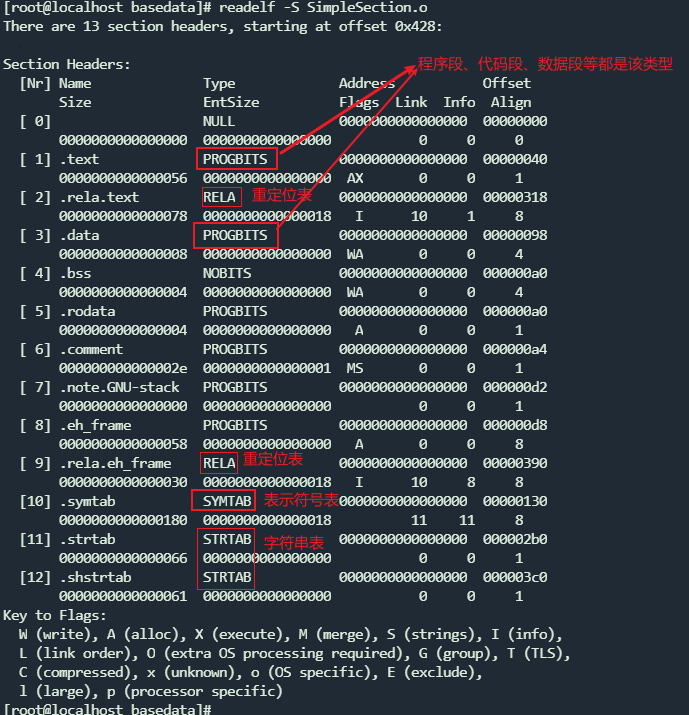

通过下面命令可以查看段表

  1. readelf -S SimpleSection.o


链接的接口-符号

  • 所谓链接出不同目标文件对函数和变量地址的引用
  • 每个函数或变量需要有自己独特的名称，才可以避免链接过程中不同变量和函数之间的混淆
  • 这些函数和变量我们统称为符号，也就是变量名或函数名就是符号
  • 每一个目标文件都会有一个符号表，记录了目标文件中所有使用到的符号，每个定义的符号只有一个对应的指，叫做符号值；
  • 对于变量和函数来说，符号值就是它们的地址

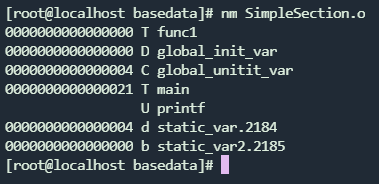

我们可以使用很多的命令来查看 ELF 文件的符号表，比如 readelf、objdump、nm 等，下面使用 nm 命令来查看符号表

  1. nm SimpleSection.o

使用 readelf 命令查看符号表

  1. readelf -s SimpleSection.o
